Service-Arbeiten 3.4.6 Betätiger der Breitenverstellung tauschen [00355533-xx] LP -Transport mod ular Serviceanleitung (interne Version) SIPLACE HF und X-Serie 85 3.4.6 3 . 4 . 6 B e t ä t ig e r d e r B r e it e n v e r…
Service-Arbeiten
LP-Transport modular 3.4.5 Bero der Verstelleinheit tauschen [00369018-xx]
84 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
3.4.5
3.4.5 Bero der Verstelleinheit tauschen [00369018-xx]
Bero der Verstelleinheit tauschen [00369018-xx]
Teile
▪ Bero Verstelleinheit 1 [00369018-xx]
▪ Bero Verstelleinheit 2 [00369019-xx]
▪ Bero Verstelleinheit 3 [00365573-xx]
Übersicht
Der Bero dient als Signal für die Steuerung des Pneumatikventil der Verstelleinheit. Nachdem der
Schaltpunkt erreicht wurde, wird über den Kurzhubzylinder die Transportwange eingekoppelt.
Aus-/Einbau
Die Einstellung des Schaltpunktes erfolgt über den Betätiger an der Transportwange:
► Fahren Sie die Verstelleinheit unter die Transportwange.
► Legen Sie ein Endmaß von 2/10mm auf die Verstelleinheit, drücken Sie den Betätiger auf das
Endmaß und ziehen Sie die Befestigungsschraube fest.
► Kalibrieren Sie die Transportwangen mit dem Testprogramm SITEST.

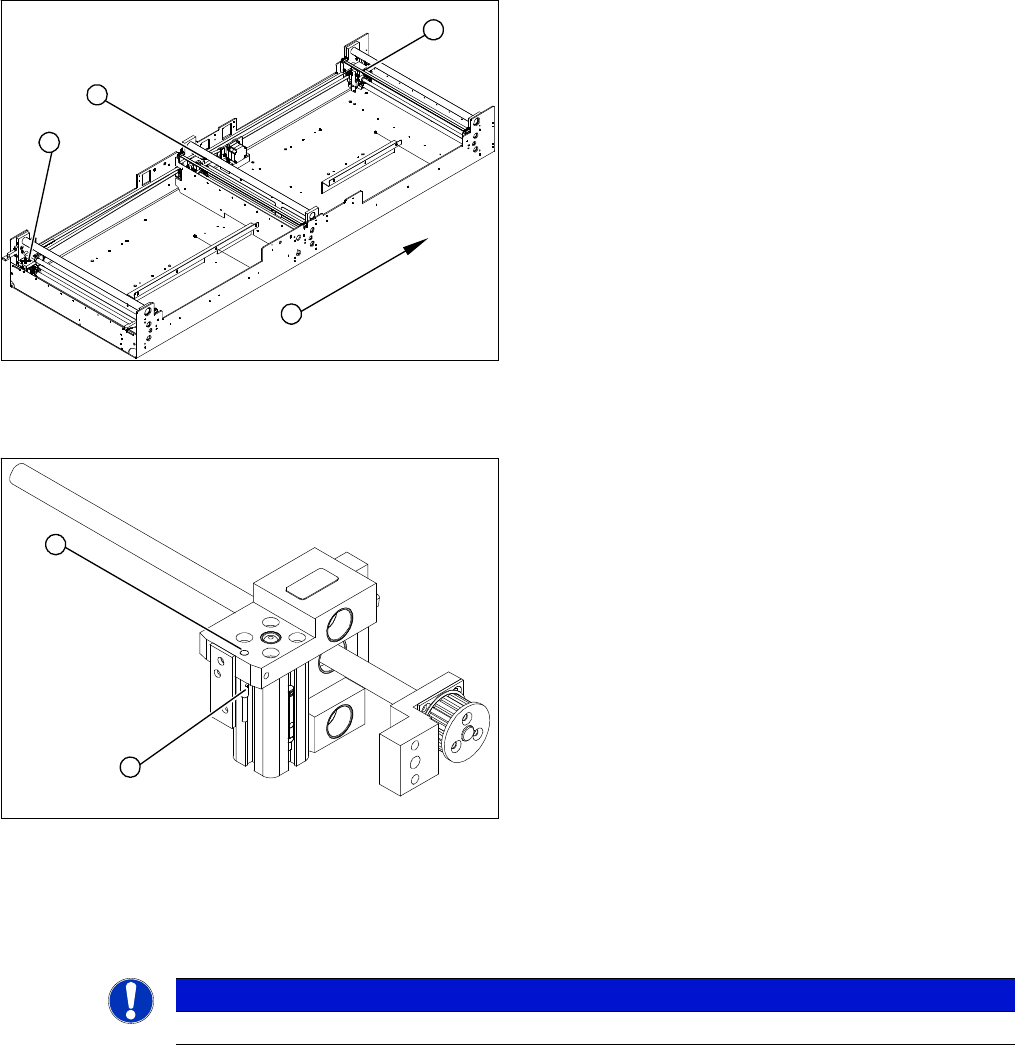

1. Verstelleinheit 1
2. Verstelleinheit 3
3. Verstelleinheit 2
4. Transportrichtung
► Fahren Sie den LP-Transport in die Position, in der
Sie die Verstelleinheit am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich
außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
3
4
1
2
► Lösen Sie die Madenschraube an der Klemmung (1)
und fädeln Sie das Anschlusskabel bis zur Umsetz
-
platine Montagewanne aus.
► Setzen Sie den neuen Bero ein und stellen Sie die
elektrische Verbindung wieder her.
► Fixieren Sie den Bero mit der Madenschraube. Der
Bero muss plan mit dem Gehäuse (2) der Verstellein
-
heit abschließen.
2
1
HINWEIS
Diese Einstellung muss an allen Transportwangen erfolgen.
Service-Arbeiten
3.4.6 Betätiger der Breitenverstellung tauschen [00355533-xx] LP-Transport modular
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 85
3.4.6
3.4.6 Betätiger der Breitenverstellung tauschen [00355533-xx]
Betätiger der Breitenverstellung tauschen [00355533-xx]
Übersicht
Aus-/Einbau
► Fahren Sie den LP-Transport in die Position, in der Sie den Betätiger am Besten erreichen können.
► Verfahren Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
► Schalten Sie die Druckluft ab.
► Lösen Sie die Befestigungsschraube am Betätiger und entfernen Sie diesen.
► Montieren Sie den neuen Betätiger und schrauben Sie den Betätiger locker an.
► Die Einstellung des Schaltpunktes erfolgt über den Betätiger an der Transportwange.
Fahren Sie die Verstelleinheit unter die Transportwange.
► Legen Sie ein Endmaß von 2/10 mm auf die Verstelleinheit, drücken Sie den Betätiger auf das
Endmaß und ziehen Sie die Befestigungsschraube fest.
► Kalibrieren Sie die Transportwangen.

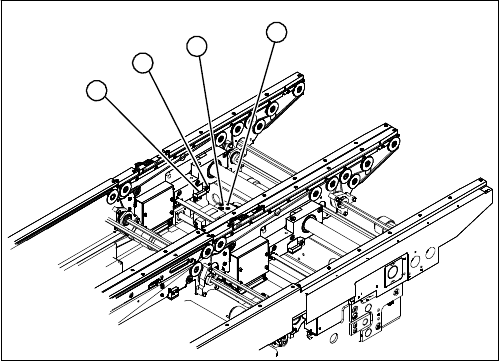

1. Betätiger
2. Befestigungsschraube Betätiger
3. Verstelleinheit
4. Bero Verstelleinheit
1
4
3
2
Service-Arbeiten
LP-Transport modular 3.4.7 Breitenverstelleinheit
86 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
3.4.7
3.4.7 Breitenverstelleinheit
Breitenverstelleinheit
3.4.7.1
3.4.7.1 BERO an der Verstelleinheit einstellen
BERO an der Verstelleinheit einstellen
Übersicht
Aus-/Einbau
► Beim Einbau des BEROs muss dieser eben mit dem Gehäuse der Verstelleinheit abschließen.
► Die Einstellung des Schaltpunktes erfolgt über die Betätiger an den Transportwangen.
► Verstelleinheit unter die Transportwange fahren und den Betätiger mittels der Schraube lösen.
► Endmaß von 0,2 mm auf die Verstelleinheit legen, den Betätiger gegen das Endmaß drücken und
mit der Schraube fixieren.
► Betätiger an allen Transportwangen für die jeweilige Verstelleinheit prüfen ggf. einstellen.
► Danach müssen die Transportwangen über die Software kalibriert werden.
Übersicht BEROs an der Verstelleinheit für die Breiten
-
verstellung
1. Kurzhubzylinder
2. Magnetventil
3. BERO Pneumatikzylinder (für "Verriegelungsstift
oben" Erkennung)
4. BERO Verstelleinheit (für Transportwangenerken
-
nung)
▪ Der BERO (3) dient als Signal für die Steuerung des
Pneumatikventils der Verstelleinheit. Nachdem der
Schaltpunkt "Transportwange vorhanden" erreicht
wurde, wird über das Pneumatikventil die Transport
-
wange eingekoppelt.
