Service-Arbeiten
Bestückkopf C&P20 3.5.1 E/D-Übertrager (Schleifring) tauschen (FSE)
90 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
E/D-Übertrager ausbauen
► In der Oberseite des E/D-Übertragers (2) befindet sich eine Serviceöffnung (1), durch die Sie die 5
Befestigungsschrauben lösen können. Drehen Sie dazu den oberen Teil über die einzelnen Befes
-
tigungsschrauben und lösen diese nacheinander.
► Achtung:
Die Indexschraube (4) darf nicht gelöst werden.
► Ziehen Sie den E/D-Übertrager (2) vorsichtig nach oben, aus der Steckverbindung (6) am Stern (5)
heraus.
⇨ Am Stern befindet sich eine Indexschraube (4), die die lagerichtige Montage des E/D-Übertragers
ermöglicht.
► Setzen Sie den E/D-Übertrager (2) so auf, dass die Indexschraube mit der Nut im E/D-Übertrager
übereinander steht.
⇨ Achten Sie darauf, dass der Stecker (6) sicher einrastet.
► Schrauben Sie den E/D-Übertrager mit den 5 Befestigungsschrauben über die Serviceöffnung (1)
fest.
E/D-Übertrager einbauen

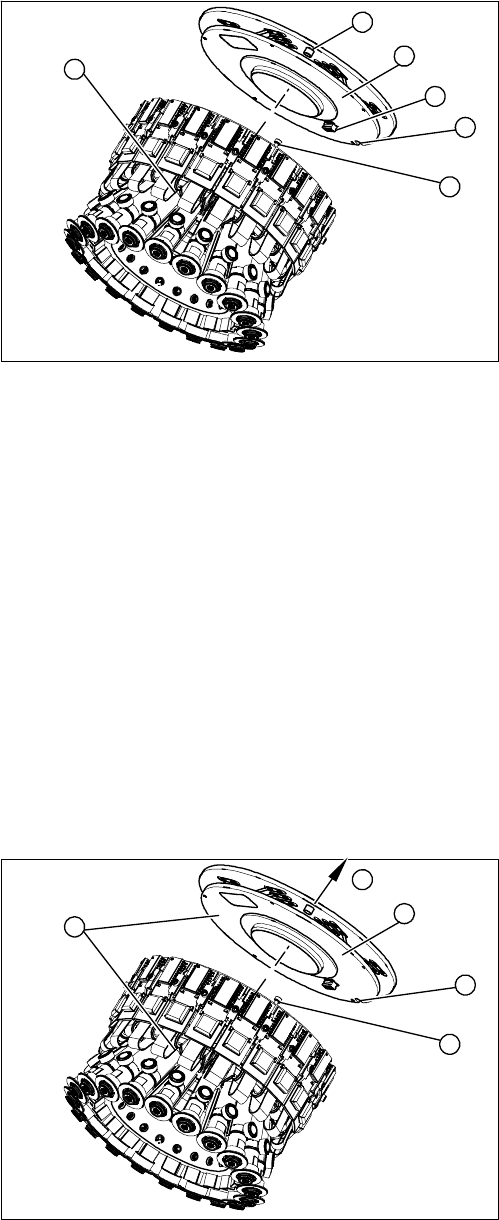

1. Serviceöffnung
2. E/D-Übertrager
3. Nut für Indexschraube
4. Indexschraube
5. Stern
6. Steckverbindung
6
1
5
4
3
2
► Drehen Sie den E/D-Übertrager (2) so , dass die
Indexschraube (4) mit der Nut (3) im E/D-Übertrager
übereinander steht.
► Stecken Sie den Stern mit E/D-Übertrager (5) vor
-
sichtig mit der Verstiftung an der Motorwelle in den
Sternträger ein.
► Stecken Sie das Anschlusskabel am E/D-
Übertrager (2) an.
► Montieren Sie alle ausgebauten Komponenten. Se
-
hen Sie dazu die entsprechenden Abschnitte dieser
Serviceanleitung.
1
5
4
3
2
Service-Arbeiten
3.5.2 Racheneinstellung C&P20 (FSE) Bestückkopf C&P20
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 91
3.5.2
3.5.2 Racheneinstellung C&P20 (FSE)
Racheneinstellung C&P20 (FSE)
3.5.2.1
3.5.2.1 Allgemeines
Allgemeines
Inhalt des Service-Kit Racheneinstellung C&P20 [03058847-01]:
▪ Racheeinstelllehre mit 2x Inbusschrauben M2,5x12 mm [03045455-01]
▪ 4 Stück Fühlerlehren 0,01 mm [03058840-01]
▪ Fühlerlehre 0,04 mm [03058839-01]
▪ Schlauchstück D12 Länge 20 mm [03058392-01]
▪ Gummischlauch zum Schutz des BE-Sensors
▪ 10x Blendschaltteller [03013091-01]
Benötigtes Werkzeug:
▪ Kreuzschlitz-Schraubendreher mit Drehmomentbegrenzung, auf 35 Ncm eingestellt
▪ Kopfmontageständer
▪ Innensechskantschlüssel
3.5.2.2
3.5.2.2 Grundlegendes
Grundlegendes
Der Hintergrund für die Einstellung des Rachens ist es, einen korrekten Übergang zwischen Laufring
und Rachen herzustellen. Die korrekte Höhe zwischen Laufring und Rachen wird durch die Ermittlung
der Nullpunktkorrektur der Z-Achse erreicht.
Bei der Montage des Rachens an die Z-Achse ist ein Verdrehen des Rachens möglich. Mit Hilfe der Ein
-
stelllehre wird die korrekte Winkellage des Rachens zum Laufring erreicht.
HINWEIS
SIPLACE-Service
Diese Einstellung darf ausschließlich vom SIPLACE-Service durchgeführt werden!
Rachen-Einstelllehre
1. Seitlicher Anschlag für Rachen
2. 2a und 2b: Auflageflächen Rachen
3. Zentrierstifte für die Genauigkeit zum Laufring
4. Befestigung der Lehre am Laufring (Schrauben -->
M2.5x12 mm)
Service-Arbeiten
Bestückkopf C&P20 3.5.2 Racheneinstellung C&P20 (FSE)
92 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Wann ist die Einstellung des Rachens notwendig?
▪ Beim Tausch der Lichtschranke unten sollte die Position des Rachens (im SITEST) überprüft wer
-
den.
▪ Beim Einbau eines neuen Z-Achsantriebes.
▪ Bei Fehlermeldungen von der Stationssoftware (z. B. Kulissenreferenzlauf).
3.5.2.3
3.5.2.3 Ablauf
Ablauf
Vorbereitende Arbeiten
Laufring mit Z-Achse
1. Laufring
2. Kugellager am Segment
3. Rachen
4. Lichtschranke unten
5. Übergang Laufring – Rachen links
6. Übergang Laufring – Rachen rechts
C&P20-Bestückkopf auf Bestückkopfständer
1. Roter Gummischlauch - Länge ca. 20 mm
► Zum Schutz des BE-Sensors stecken Sie den roten
Gummischlauch (1) auf die Prismen des BE-Sen
-
sors. (Zuschneiden des Gummischlauches in zwei
20 mm Stücken)
► Bauen Sie den Bestückkopf aus dem
Bestückautomaten.
► Montieren Sie den Bestückkopf auf den Kopfständer
[00330509-01] (siehe Bild).
