Service-Arbeiten Bestückkopf C&P20 3.5.2 Racheneinstellung C&P20 (FSE) 92 Serviceanleitung (interne Vers ion) SIPLACE H F und X-Serie Wann ist die Einstellung des Rachens notwendig? ▪ Beim Tausch der Licht schran…
Service-Arbeiten
3.5.2 Racheneinstellung C&P20 (FSE) Bestückkopf C&P20
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 91
3.5.2
3.5.2 Racheneinstellung C&P20 (FSE)
Racheneinstellung C&P20 (FSE)
3.5.2.1
3.5.2.1 Allgemeines
Allgemeines
Inhalt des Service-Kit Racheneinstellung C&P20 [03058847-01]:
▪ Racheeinstelllehre mit 2x Inbusschrauben M2,5x12 mm [03045455-01]
▪ 4 Stück Fühlerlehren 0,01 mm [03058840-01]
▪ Fühlerlehre 0,04 mm [03058839-01]
▪ Schlauchstück D12 Länge 20 mm [03058392-01]
▪ Gummischlauch zum Schutz des BE-Sensors
▪ 10x Blendschaltteller [03013091-01]
Benötigtes Werkzeug:
▪ Kreuzschlitz-Schraubendreher mit Drehmomentbegrenzung, auf 35 Ncm eingestellt
▪ Kopfmontageständer
▪ Innensechskantschlüssel
3.5.2.2
3.5.2.2 Grundlegendes
Grundlegendes
Der Hintergrund für die Einstellung des Rachens ist es, einen korrekten Übergang zwischen Laufring
und Rachen herzustellen. Die korrekte Höhe zwischen Laufring und Rachen wird durch die Ermittlung
der Nullpunktkorrektur der Z-Achse erreicht.
Bei der Montage des Rachens an die Z-Achse ist ein Verdrehen des Rachens möglich. Mit Hilfe der Ein
-
stelllehre wird die korrekte Winkellage des Rachens zum Laufring erreicht.
HINWEIS
SIPLACE-Service
Diese Einstellung darf ausschließlich vom SIPLACE-Service durchgeführt werden!

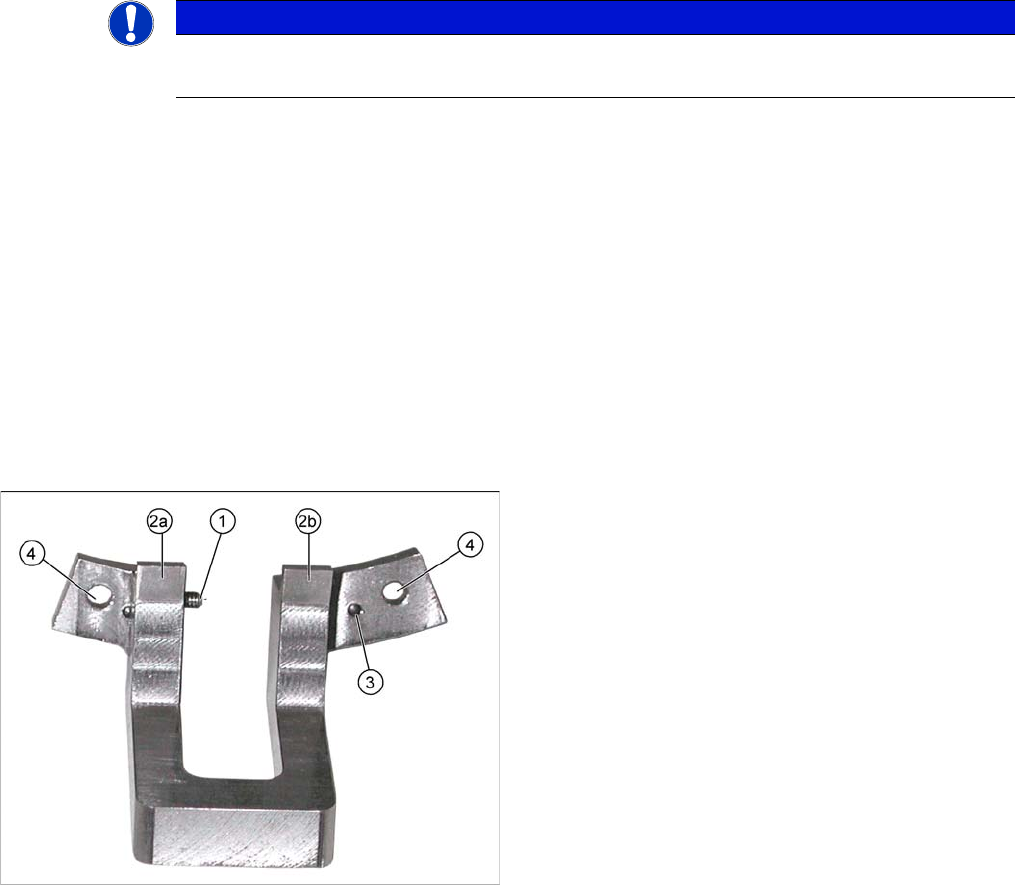

Rachen-Einstelllehre
1. Seitlicher Anschlag für Rachen
2. 2a und 2b: Auflageflächen Rachen
3. Zentrierstifte für die Genauigkeit zum Laufring
4. Befestigung der Lehre am Laufring (Schrauben -->
M2.5x12 mm)
Service-Arbeiten
Bestückkopf C&P20 3.5.2 Racheneinstellung C&P20 (FSE)
92 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Wann ist die Einstellung des Rachens notwendig?
▪ Beim Tausch der Lichtschranke unten sollte die Position des Rachens (im SITEST) überprüft wer
-
den.
▪ Beim Einbau eines neuen Z-Achsantriebes.
▪ Bei Fehlermeldungen von der Stationssoftware (z. B. Kulissenreferenzlauf).
3.5.2.3
3.5.2.3 Ablauf
Ablauf
Vorbereitende Arbeiten

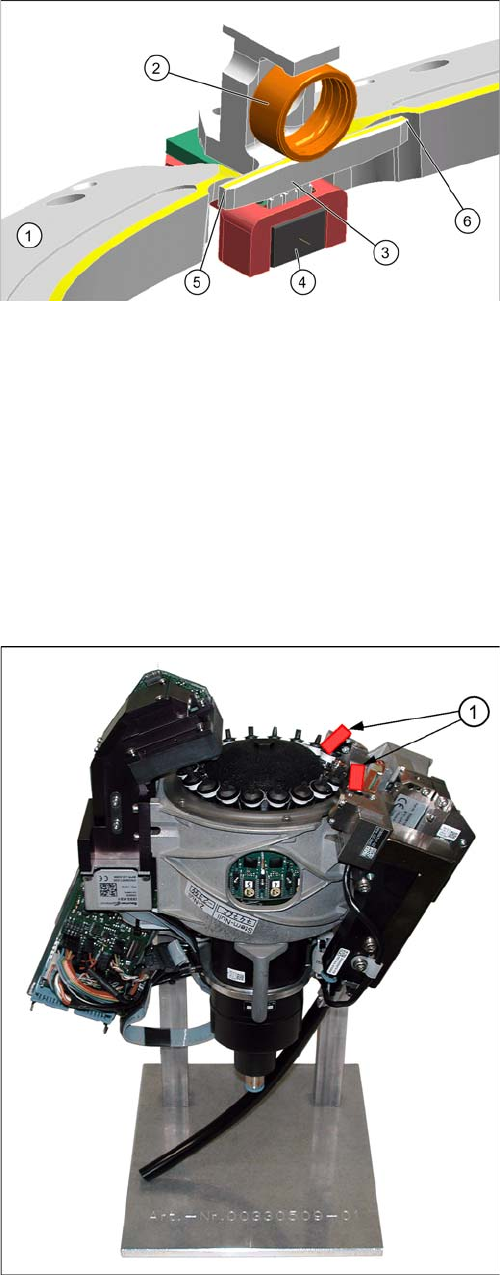

Laufring mit Z-Achse
1. Laufring
2. Kugellager am Segment
3. Rachen
4. Lichtschranke unten
5. Übergang Laufring – Rachen links
6. Übergang Laufring – Rachen rechts
C&P20-Bestückkopf auf Bestückkopfständer
1. Roter Gummischlauch - Länge ca. 20 mm
► Zum Schutz des BE-Sensors stecken Sie den roten
Gummischlauch (1) auf die Prismen des BE-Sen
-
sors. (Zuschneiden des Gummischlauches in zwei
20 mm Stücken)
► Bauen Sie den Bestückkopf aus dem
Bestückautomaten.
► Montieren Sie den Bestückkopf auf den Kopfständer
[00330509-01] (siehe Bild).
Service-Arbeiten
3.5.2 Racheneinstellung C&P20 (FSE) Bestückkopf C&P20
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 93

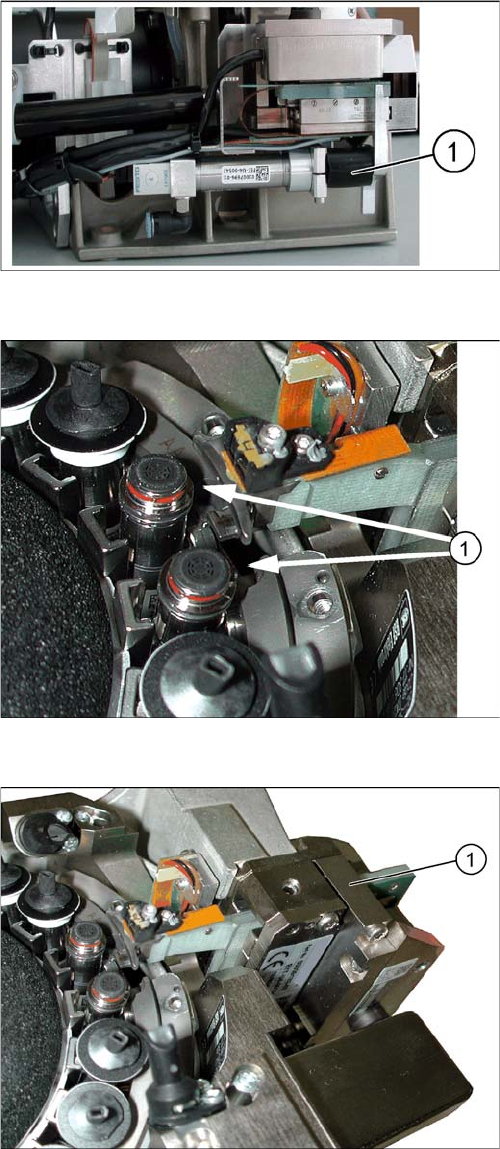

Montage des Schlauchstücks an der Rückholeinheit
1. Schlauchstück Rückholeinheit
► Klemmen Sie zwischen dem Betätiger und dem
Gehäuse der Rückholeinheit das schwarze
Schlauchstück D12 20 mm (1) aus dem Servicepa
-
ket.
Dadurch ist die Z-Achse für die spätere Einstellung
frei beweglich und die Rückholeinheit braucht nicht
demontiert werden.
Demontage der Blendschaltteller
1. 2 Segmente ohne Pipetten und ohne Blendschalttel
-
ler
► Entfernen Sie an zwei benachbarten Segmenten je
-
weils Pipette und Blendschaltteller.
Demontage der Z- Achsen Abdeckung
1. Abdeckung Z-Antrieb
► Entfernen Sie die Abdeckung des Z
-
Antriebs (1)
(2 Schrauben am Laufring und eine Schraube an der
Z-Motoreinheit).
► Befestigen Sie die Z-Motoreinheit wieder mit der Ori
-
ginalschraube. Damit wird die genaue Position der Z-
Motoreinheit sichergestellt, die für die Einstellung des
Rachens erforderlich ist.
