Service-Arbeiten 3.5.2 Racheneinstellung C&P20 (FSE) Bestückkopf C&P20 Serviceanleitung (interne Version) SIPLACE HF und X-Serie 97 Abschließende Arbeiten ► Stecken Sie zwei neue Blendschaltteller auf (nicht die …
Service-Arbeiten
Bestückkopf C&P20 3.5.2 Racheneinstellung C&P20 (FSE)
96 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Einstellung des Rachens
► Achten Sie darauf, dass die Z-Achse zwischen den zwei Segmenten ohne Blendschaltteller steht
und Sie die Kreuzschlitzschraube sehen können.
HINWEIS
Solle der Fall eintreten, dass:
► Der seitliche Anschlag (Anschlagstift) der Lehre drückt gegen den Rachen, so dass der Ra
-
chen nicht mehr verschoben werden kann.
Vorgehensweise: Lässt sich die Fühlerlehre von 0,04 mm nicht zwischen Rachen und An
-
schlagstift der Lehre schieben, so ist besonders darauf zu achten, dass der Rachen an bei
-
den Auflageflächen 2a und 2b der Lehre aufliegt.
► Der Rachen kann nicht gegen den seitlichen Anschlag (Anschlagstift) der Lehre gedrückt
werden.
Vorgehensweise: Bei dieser Situation soll der Rachen soweit wie möglich in Richtung des
Anschlagstiftes geschoben werden. Der Rachen darf nicht mit Kraft gegen den Anschlag
-
stift der Lehre gepresst werden.

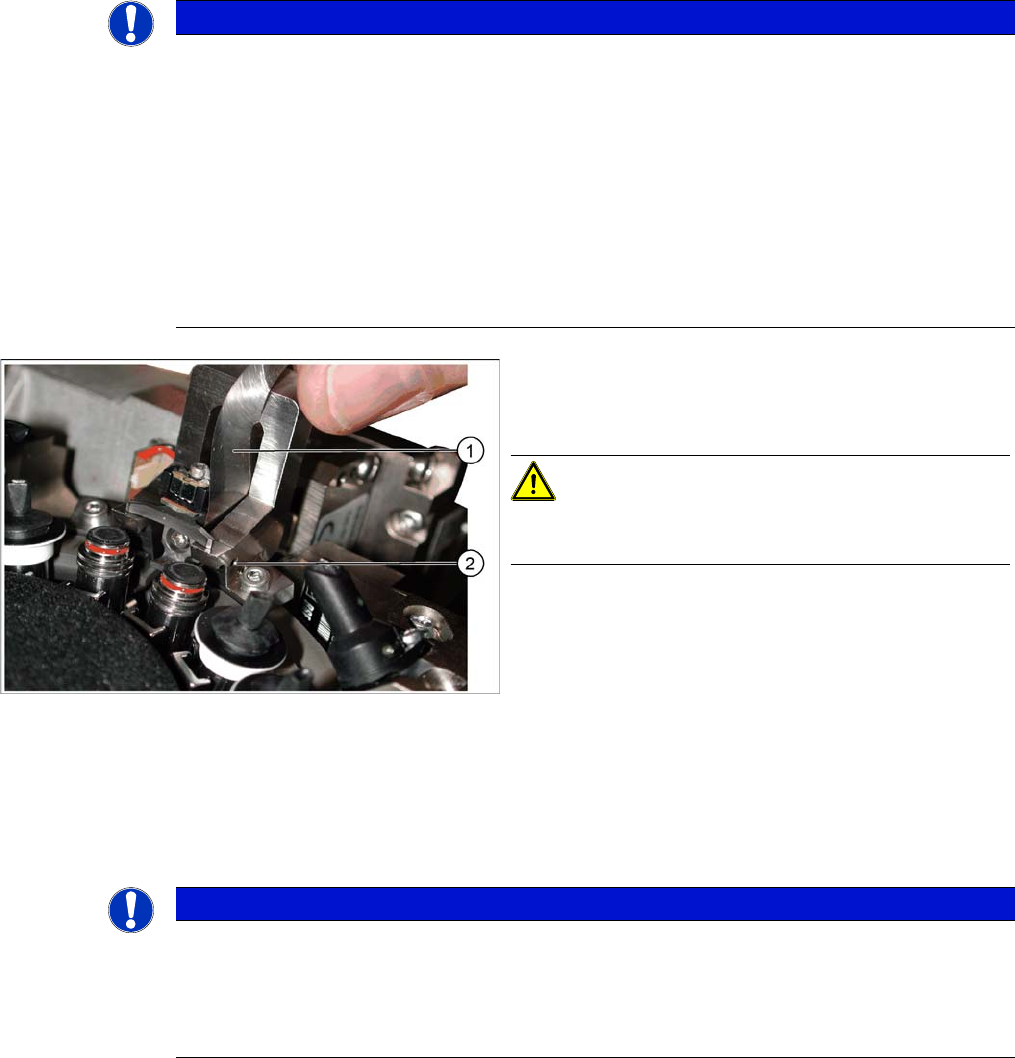

Korrekte Einstellung mit Fühlerlehre
1. Fühlerlehre 0,04 mm
2. Anschlagstift (Bohrung für den Stift, von außen gese
-
hen)
VORSICHT!
Der Anschlagstift ist eingeklebt. Verstellen Sie in keinem
Fall den Anschlagstift.
► Legen Sie zwischen Rachen und seitlichen Anschlag
in der Einstellehre eine Fühlerlehre von 0,04 mm.
► Verschieben Sie den Rachen so, dass er auf beiden
Auflageflächen und am seitlichen Anschlag (An
-
schlagstift) + Fühlerlehre anliegt.
► Halten Sie den Rachen in dieser Position und ziehen
Sie die Kreuzschlitzschraube mit dem
Drehmomentschlüssel wieder fest (Drehmoment
35 Ncm) (siehe nächstes Bild).
HINWEIS
Rachen
Achten Sie darauf, dass der Rachen dabei auf den Auflageflächen und am seitlichen Anschlag
anliegt und sich nicht verdreht.
Überprüfen Sie mit der Fühlerlehre 0,01 mm, ob der Rachen wirklich auf der Auflagefläche der
Lehre aufliegt (durch Eigengewicht).
Service-Arbeiten
3.5.2 Racheneinstellung C&P20 (FSE) Bestückkopf C&P20
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 97
Abschließende Arbeiten
► Stecken Sie zwei neue Blendschaltteller auf (nicht die vorher abgenommenen, diese könnten
beschädigt sein). Stecken Sie ggf. Pipetten auf.
► Entfernen Sie das Schlauchstück aus der Rückholeinheit.
► Montieren Sie alle restlichen Teile und bauen Sie den Kopf in die Maschine.
► Schließen Sie alle Kabel und Schläuche an.
► Schalten Sie den Bestückautomaten ein.
Ermitteln der Nullpunktkorrektur für die Stern- und Z- Achse
Das Menü zur Ermittlung der Nullpunktkorrekturen ist nur mit SIPLACE SERVICE Passwort zugänglich!
► Starten Sie den SITEST --> Kopf-Funktionen
► Drücken Sie den Button Nullpunkt Z-Achse und Stern-Achse kalibrieren.
Anziehen der Befestigungsschraube des Rachens

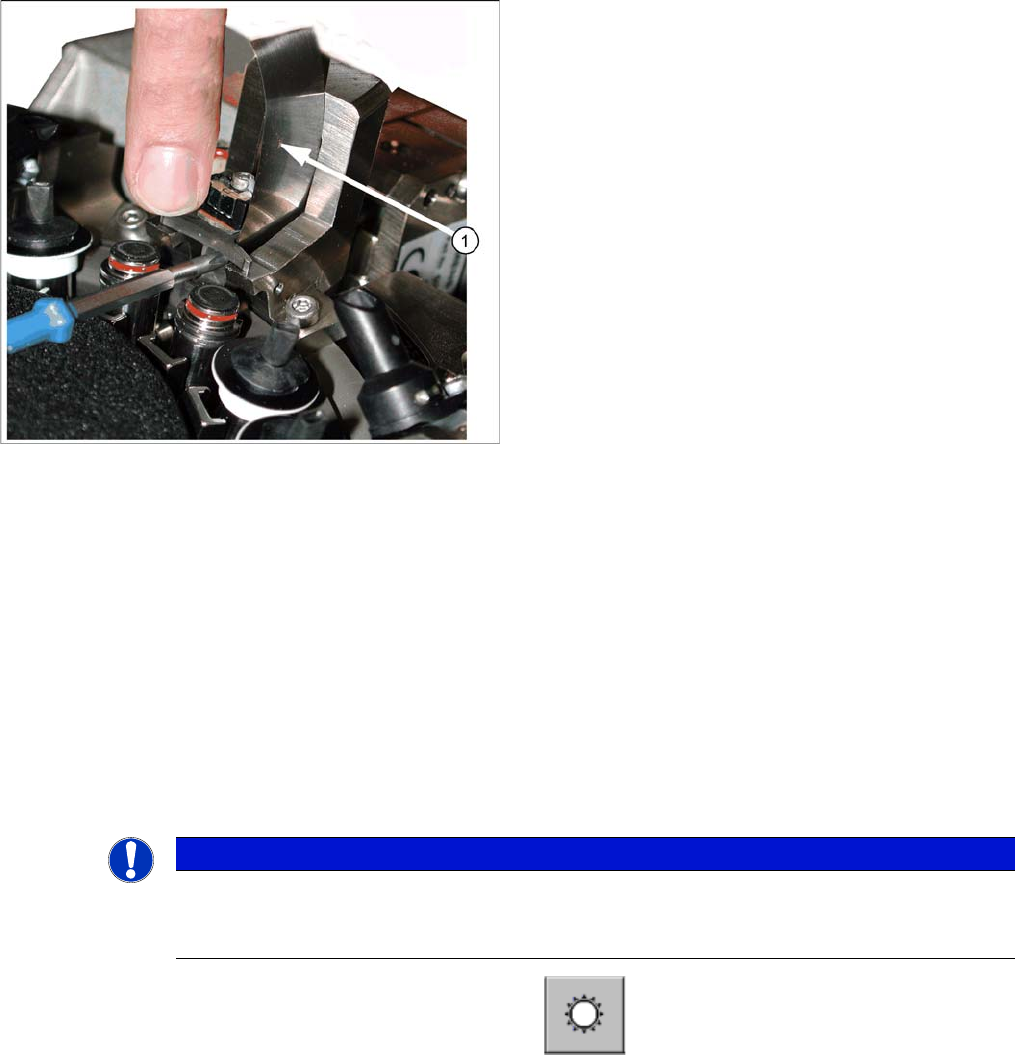

► Ziehen Sie die Fühlerlehre (1) heraus und testen Sie
mit der Fühlerlehre 0,01 mm. Diese muss nun
leichtgängig zwischen Anschlagstift und Rachen pas
-
sen.
► Ziehen Sie die Einstelllehre vorsichtig in einer Kippel
-
bewegung ab, ohne gegen den Rachen zu stoßen.
► Fädeln Sie das Kugellager des Segments wieder in
den Rachen der Z-Achse.
HINWEIS
Kalibrierung
Die Funktion Nullpunkt Z-Achse und Stern-Achse kalibrieren sollte nach Servicearbeiten am
C&P20-Kopf durchgeführt werden.
Service-Arbeiten
Bestückkopf C&P20 3.5.2 Racheneinstellung C&P20 (FSE)
98 Serviceanleitung (interne Version) SIPLACE HF und X-Serie

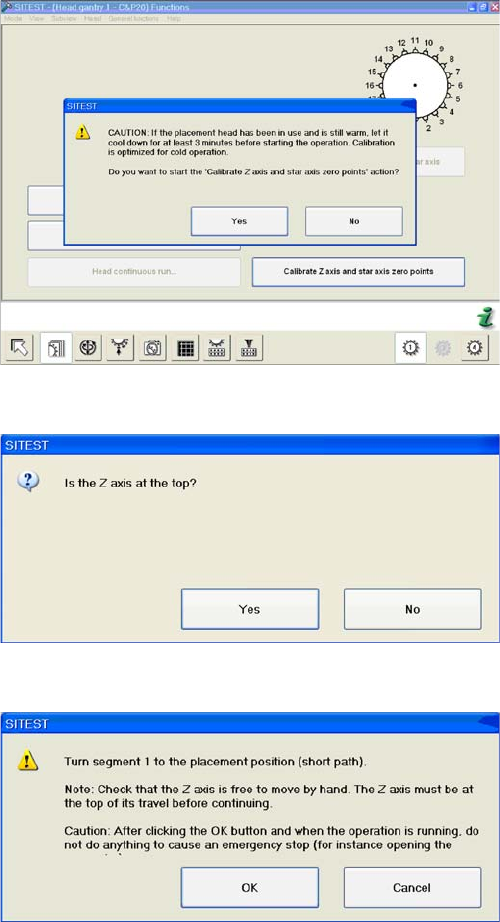

Der Kalibriervorgang wird jetzt gestartet und die neuen Z- und Stern-Nullpunktkorrekturwerte werden in
der Achs_ver.ma und auf dem Kopf-EPROM gespeichert.
Kalibrierung Nullpunktkorrekturen Stern- und Z-Achse
► Warten Sie gegebenenfalls 3 Minuten, bis sich der
Kopf abgekühlt hat.
► Bestätigen Sie die Abfrage mit JA.
Kontrollabfrage Z-Achse oben
► Überprüfen Sie die Position der Z-Achse und drücken
Sie JA.
Segment 1 manuell in die Bestückposition drehen
► Schalten Sie die Z-Achse an der Achskarte aus.
► Drehen Sie den Stern auf dem kürzesten Weg mit
dem Segment 1 in die Bestückposition.
► Kontrollieren Sie bei ausgefahrenem Segment (Z-
Achse unten), ob das Kugellager des Segmentes mit
-
tig im Rachen steht.
► Schalten Sie die Z-Achse an der Achskarte wieder
ein.
► Drücken Sie die Start-Taste an der Maschine.
► Drücken Sie dann OK am Monitor.
