COVER 7/8 カバー 7/8 2QGGKA000100 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 87 GGAK2930 1 COVER 蓋 FE 88 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE 89 W1023A 2 WASHER,…

100%1 / 343

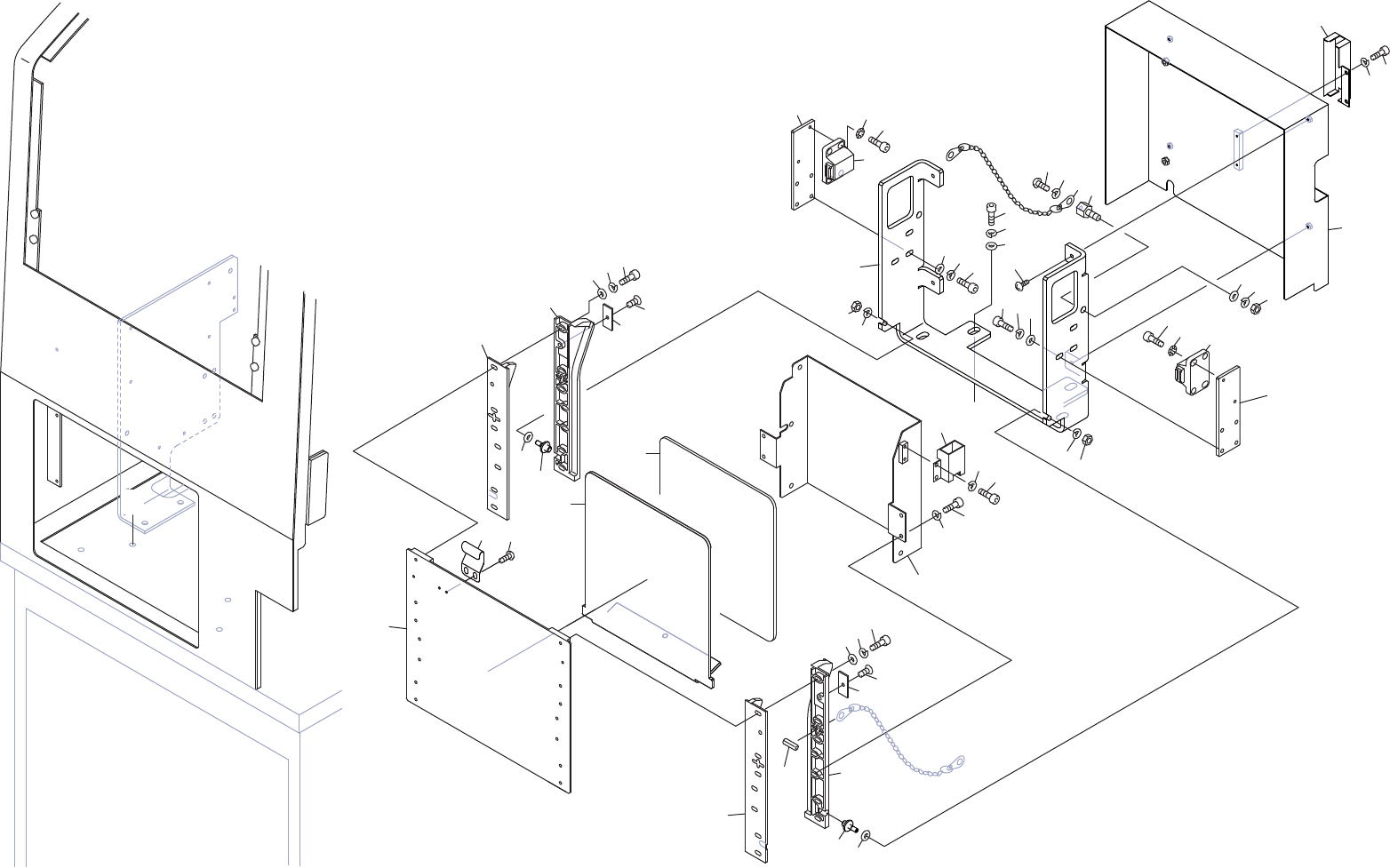

COVER 7/8
カバー 7/8 2QGGKA000100
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 H5290A 8 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
45 W1022A 8 WASHER, LOCK ワッシャ　スプリング 4M/M FE
46 GHAK0492 2 PIPE, SQUARE パイプ　角 FE
47 H5305A 6 BOLT, HEX SOCKET ボルト　六角穴 M05X030 FE
48 W1023A 6 WASHER, LOCK ワッシャ　スプリング 5M/M FE
49 N10797 6 NUT, HEX ナット　六角 M05(3ｶ ｸﾛ) FE
50 W1040T 6 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
51 GGAK2470 6 COLLAR カラー FE
52 GHAK0502 2 BLOCK, STOPPER ブロック　ストッパ PL
53 GGAK2630 4 PLATE プレート FE
54 K51693 8 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02.5X008(ｽﾃﾝﾚｽ) FE
55 GGAK2320 2 PLATE プレート FE
56 H5278A 8 BOLT, HEX SOCKET ボルト　六角穴 M03X015 FE
57 W1021A 8 WASHER, LOCK ワッシャ　スプリング 3M/M FE
58 GGAK2620 2 PLATE プレート FE
59 K5169F 8 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02.5X010(ｽﾃﾝﾚｽ) FE
60 S3244E 4 SPACER スペーサ CU-301 OT
61 GGAK2380 4 SPACER スペーサ FE
62 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
63 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
64 GHAK0482 2 PIPE, SQUARE パイプ　角 FE
65 GGAK2640 2 PIN, LOCATING ピン　位置決め FE
66 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
67 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
68 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
69 GHAK0531 2 COVER カバー FE
70 H5275A 12 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
71 W1021A 12 WASHER, LOCK ワッシャ　スプリング 3M/M FE
72 GGAK3441 2 COVER カバー FE
73 H5288A 8 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
74 W1022A 8 WASHER, LOCK ワッシャ　スプリング 4M/M FE
75 W1043A 8 WASHER, FLAT ワッシャ　平 4W- 4 FE
81 GHAK0542 2 COVER カバー FE
82 K5365R 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X004(3ｶ ｼﾛ) FE
83 GHAK0381 2 COVER カバー FE
84 GGQC2301 4 BOLT ボルト FE
85 GHAK0472 2 PLATE, PARTITION プレート　仕切り PL
86 H2104K 2 PIN ピン SHCDG5-24 OT
100
PTS-XPFL-05.1JE
COVER 7/8
カバー 7/8 2QGGKA000100
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
87 GGAK2930 1 COVER 蓋 FE
88 N10797 2 NUT, HEX ナット　六角 M05(3ｶ ｸﾛ) FE
89 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
90 K11576 4 COUPLER カ
プ
ラ KK3S-04E OT
101
PTS-XPFL-05.1JE
AA
AA
13
17
19
31
32
30
29
4
28
2
22
23
24
21
25
27
26
17
17
20
20
7
6
5
7
8
6
5
3
12
11
10
14
14
15
15
16
16
29
30
9
31
32
17
18
18
13
19
1
45
46
49
50
38
42
44
43
41
40
39
52
53
37
51
