PTS-XPFL-05.1JE

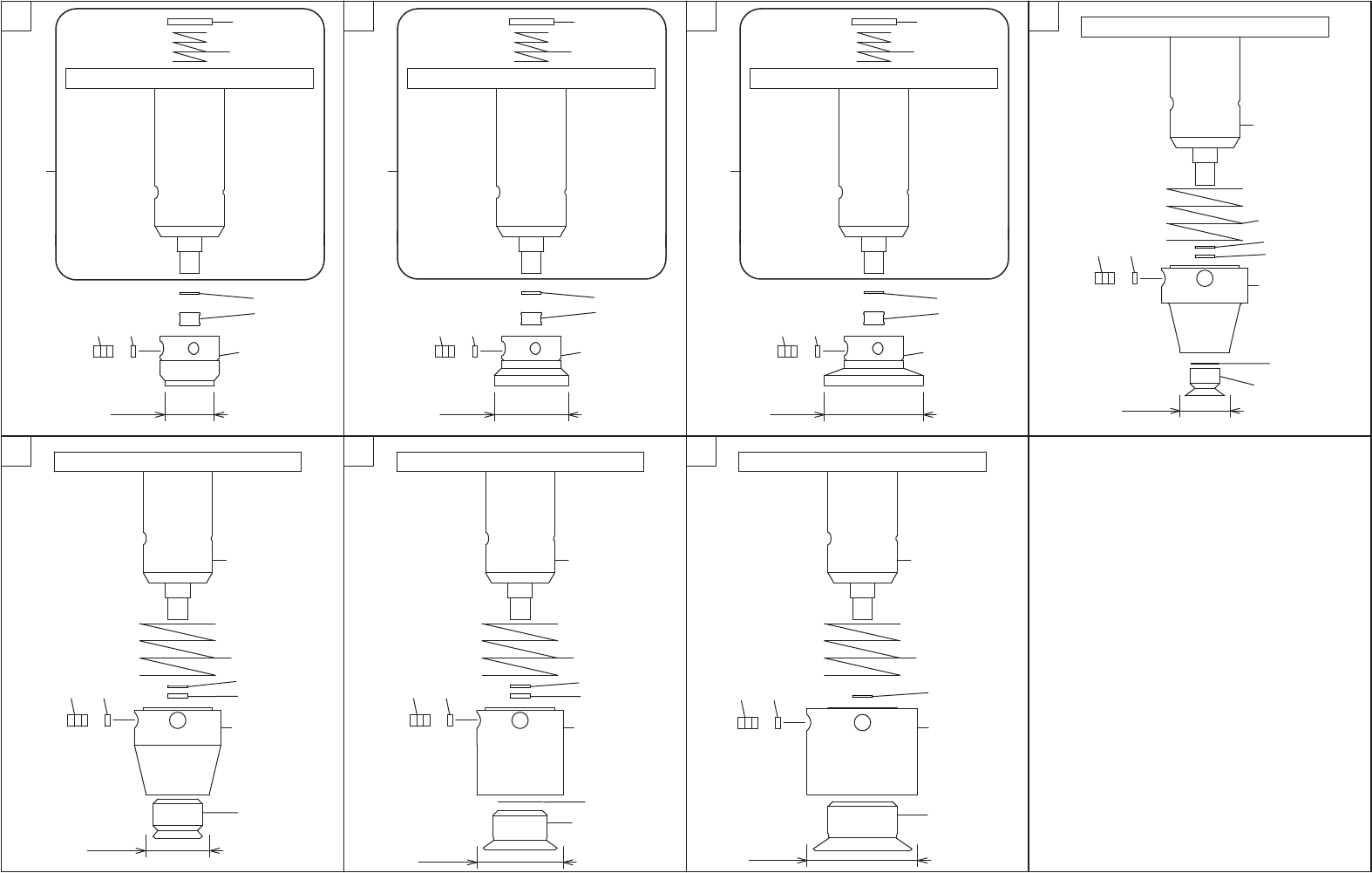

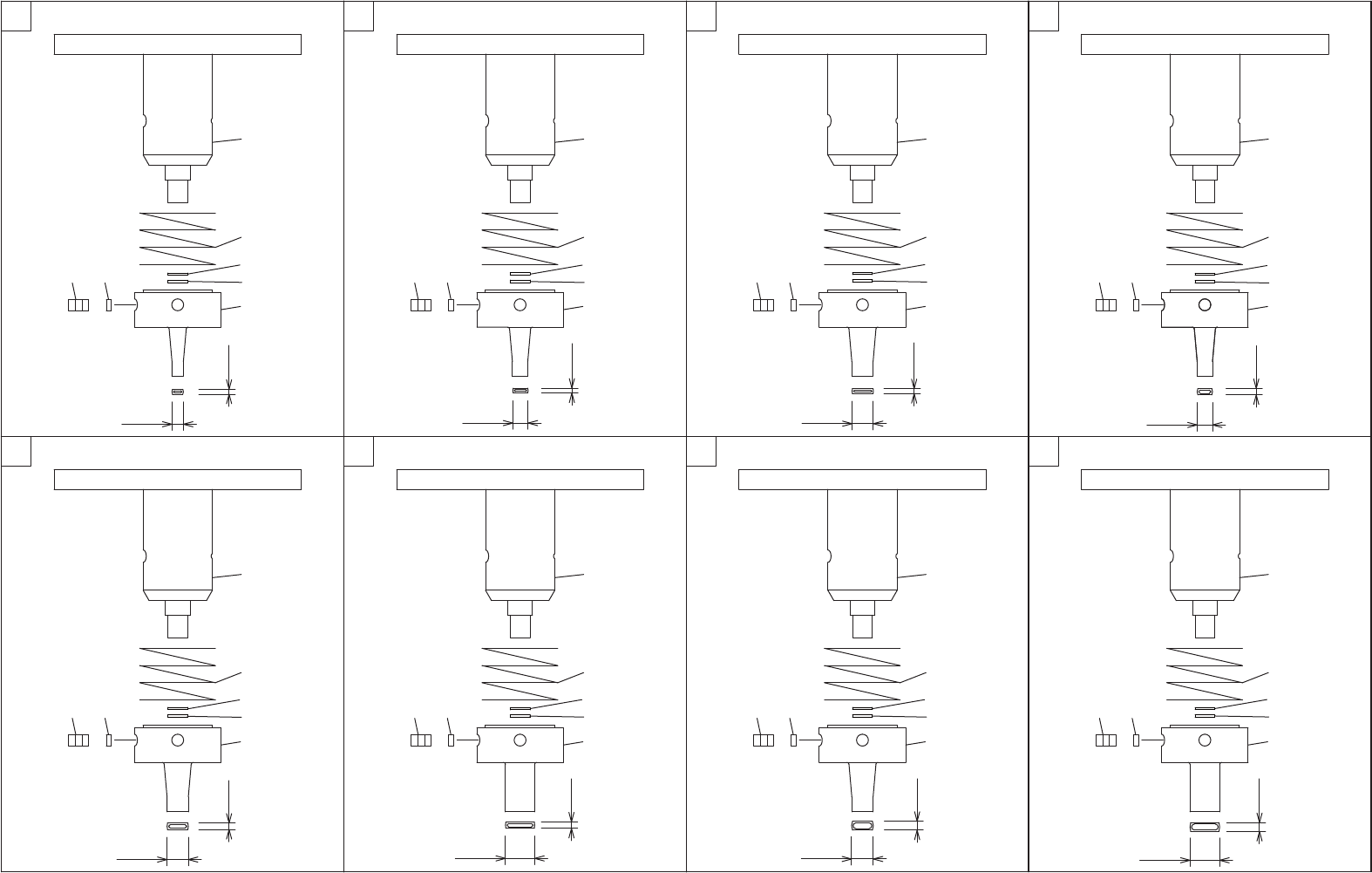

SINGLE NOZZLE 3/7
シングルノズル 3/7
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 ADNPN7430 1 HOLDER ホルダ OT
2 R2063B 1 RING, BACKUP リング　バックアップ GN0375-A0 OT
3 DEPN3250 1 SPRING スプリング FE
4 K5613B 2 BLOCK 駒 SS-301E OT
5 N4018A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
6 2AGGNB000400 1 NOZZLE ノズル OT S100
6.1 ADNPN7622 1 NOZZLE ノズル OT S100
7 2AGGNB000500 1 NOZZLE ノズル OT S150
7.1 ADNPN7632 1 NOZZLE ノズル OT S150
8 2AGGNB000600 1 NOZZLE ノズル OT S200
8.1 ADNPN7642 1 NOZZLE ノズル OT S200
9 2AGGNB003400 1 NOZZLE ノズル OT S100G
9.1 AGFPN8543 1 NOZZLE ノズル OT S100G
9.2 H1340A 1 PAD, VACUUM パット　バキューム KPA-8-N OT
10 2AGGNB003500 1 NOZZLE ノズル OT S130G
10.1 AGFPN8552 1 NOZZLE ノズル OT S130G
10.2 H1194D 1 PAD, VACUUM パット　バキューム KP-10-N-31W OT
11 2AGGNB003600 1 NOZZLE ノズル OT S175G
11.1 AGFPN8562 1 NOZZLE ノズル OT S175G
11.2 H1194G 1 PAD, VACUUM パット　バキューム KP-15-N-31W OT
12 2AGGNB003700 1 NOZZLE ノズル OT S224G
12.1 AGFPN8572 1 NOZZLE ノズル OT S224G
12.2 H1194L 1 PAD, VACUUM パット　バキューム KPA-20-N OT
14 2MGFNB000100 1 FILTER フィルタ OT
15 2MGFNB000400 1 STOPPER ストッパ OT
16 2MGFNB000200 1 STOPPER ストッパ OT
17 2MGFNB000300 1 STOPPER ストッパ OT
18 PB000L1 1 SHIM シム OT
19 PB007W1 1 SHIM シム OT
21 ADNPN7420 1 HOLDER ホルダ OT
22 DEPN3241 1 SPRING スプリング FE
23 K5613B 2 BLOCK 駒 SS-301E OT
24 N4019A 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X004 ｸﾎﾞﾐｻｷ FE
