SAFETY COVER(FIXED DEVICE(64devices))
安全カバー(固定デバイス(64デバイス)) 2QGGPH000101(SIDE1)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF4190 1 BKT, COVER ＢＫＴ　カバー FE
2 H5298A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
3 W1023A 8 WASHER, LOCK ワッシャ　スプリング 5M/M FE
4 GGUF4200 1 BKT, COVER ＢＫＴ　カバー FE
5 GGUF3294 1 COVER, ACRYLIC カバー　アクリル PL
6 GGUF3570 2 GUIDE ガイド AL
7 K5357T 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X008 FE
8 N10795 12 NUT, HEX ナット　六角 M03(3ｶ ｸﾛ) FE
9 W1040R 12 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
10 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X008 FE
11 W1021A 6 WASHER, LOCK ワッシャ　スプリング 3M/M FE
12 W1040R 6 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
13 K5256A 6 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X008 FE
14 W1021A 6 WASHER, LOCK ワッシャ　スプリング 3M/M FE
15 W1040R 6 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
16 GGUF0981 1 GUIDE ガイド FE
17 GGUF1170 1 GUIDE ガイド FE
18 K5256A 5 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X008 FE
19 W1021A 5 WASHER, LOCK ワッシャ　スプリング 3M/M FE
20 W1042A 5 WASHER, FLAT ワッシャ　平 4W- 3 FE
21 GHUF0191 1 SEAL シール PL
231
PTS-XPFL-05.1JE
AA
BB
6,'(
1
1
2
2
3
3
4
5
6
8
9
10
11
12
13
14
18
19
20
21
22
23
24
25
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
40
41
42
42
43
43
44
44
45
46
46
46
47
47
47
48
49
50
51
52
52
53
53
54
54
55
55
56
57
57
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
66
67
68
67
68
69
70
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
41
15
16
17
Ᏻ඲࢝ࣂ࣮ᅛᐃࢹࣂ࢖ࢫࢹࣂ࢖ࢫ
6$)(7<&29(5),;(''(9,&(GHYLFHV

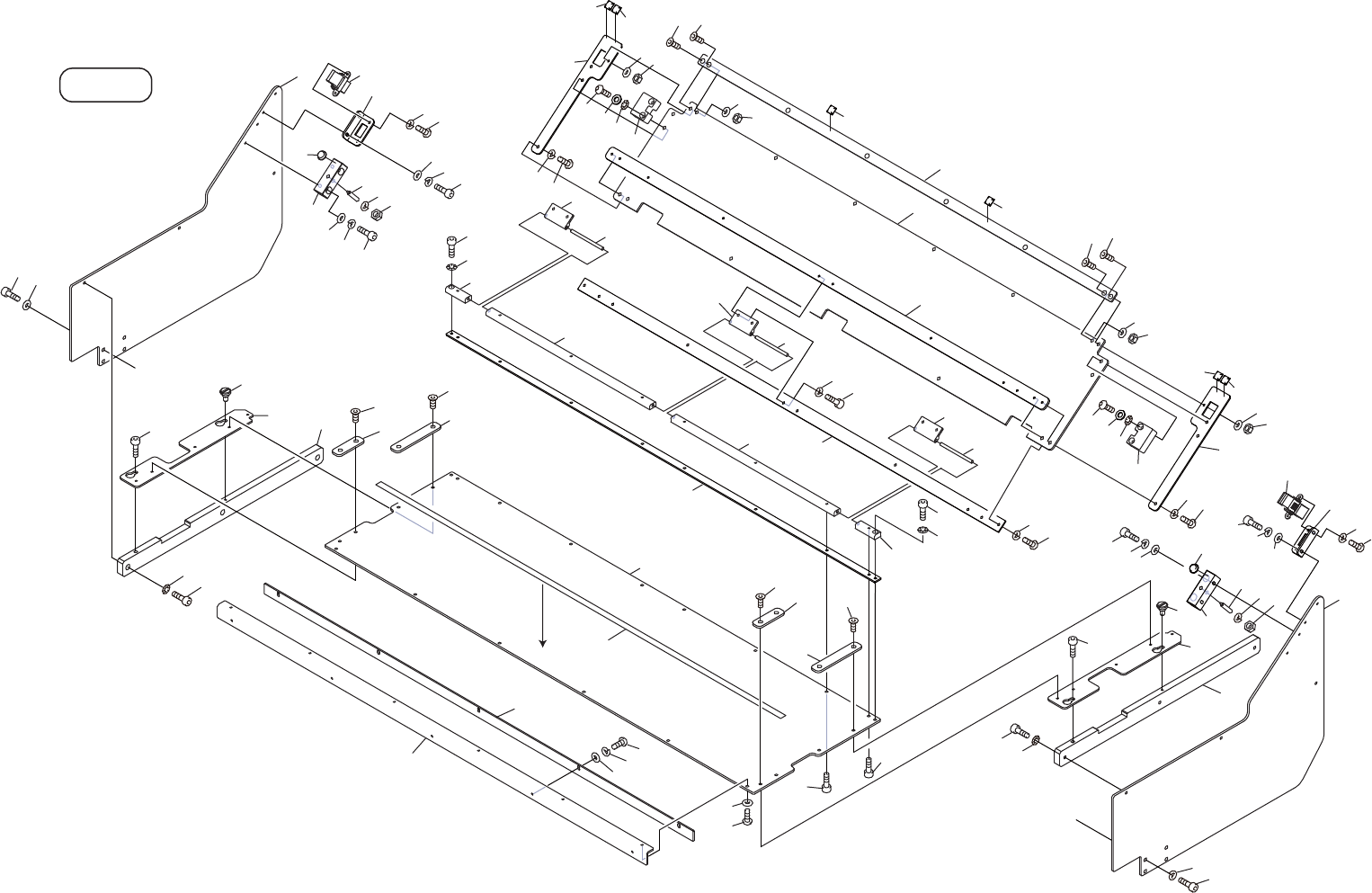

2QGGPH000201 (SIDE2)
232
PTS-XPFL-05.1JE
SAFETY COVER(FIXED DEVICE(64devices))
安全カバー(固定デバイス(64デバイス)) 2QGGPH000201(SIDE2)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGUF4210 2 BKT, COVER ＢＫＴ　カバー FE
2 H5298A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
3 W1023A 8 WASHER, LOCK ワッシャ　スプリング 5M/M FE
4 GGUF4230 1 PLATE, SUPPORT プレート　支え FE
5 H5288A 6 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
6 W1011A 6 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
7 GGUF4220 1 PLATE, SUPPORT プレート　支え FE
8 GGUF4270 2 BKT ＢＫＴ FE
9 GGUF3500 2 BOLT ボルト FE
10 H5297A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X008 FE
11 GGUF4240 2 STOPPER ストッパ FE
12 S3274M 2 STOPPER ストッパ TM-166-12W OT
13 H5278A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X015 FE
14 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
15 W1042A 4 WASHER, FLAT ワッシャ　平 4W- 3 FE
16 N10797 2 NUT, HEX ナット　六角 M05(3ｶｸﾛ) FE
17 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
18 H3154C 2 PLUNGER プランジャ PJL-N5-5 OT
19 GGUF4250 2 STOPPER ストッパ FE
20 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
21 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
22 W1042A 4 WASHER, FLAT ワッシャ　平 4W- 3 FE
23 H3038E 2 HOOK フック TL-197 OT
24 K5255H 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X005 FE
25 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
26 GGUF4260 1 COVER, ACRYLIC カバー　アクリル PL
27 GHUF0191 1 SEAL シール PL
28 GGUF4280 2 PLATE, RETAINING プレート　押さえ FE
29 K5357T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X008 FE
30 GGUF4290 2 PLATE, RETAINING プレート　押さえ FE
31 K5357T 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X008 FE
32 GGUF0960 1 GUIDE ガイド FE
33 K5255T 6 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
34 W1040R 6 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
35 GGUF4300 1 GUIDE ガイド FE
36 K5256A 5 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X008 FE
37 W1021A 5 WASHER, LOCK ワッシャ　スプリング 3M/M FE
38 W1042A 5 WASHER, FLAT ワッシャ　平 4W- 3 FE
233
