MTU-AII(TRAY SHUTTLE) 3/3
MTU-AII(トレイ シャトル) 3/3 2QGGTA000204
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 GGTF6510 1 BKT ＢＫＴ FE
47 H5298A 1 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
48 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
49 W10872 1 WASHER ワッシャ WSSB12-5-2 OT
50 GGTF6350 1 BKT ＢＫＴ FE
51 H5324A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X020 FE
52 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
53 GGTF6340 1 BKT ＢＫＴ FE
54 H5324A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X020 FE
55 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
56 W1045A 4 WASHER, FLAT ワッシャ　平 4W- 6 FE
58 GGTF3450 1 BKT ＢＫＴ FE
59 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
60 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
61 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
62 GGTF3471 1 BKT ＢＫＴ FE
63 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
64 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
65 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
66 S40283 2 SENSOR センサ EX-19A-PN OT
67 K5175R 4 SCREW, C/R PAN 小ネジ　十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
71 2MGGTA015000 1 BKT ＢＫＴ FE
72 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
73 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
74 GGTF2290 1 COVER, WIRING カバー　配線 FE
75 K5172M 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X008(3ｶ ｼﾛ) FE
77 2MGGTA015501 2 BKT ＢＫＴ FE
78 H5286A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X006 FE
79 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
80 2MGGTA015400 2 BKT ＢＫＴ FE
81 H5288A 8 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
82 W1022A 8 WASHER, LOCK ワッシャ　スプリング 4M/M FE
83 W1040S 8 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
84 2MGGTA015300 2 BKT, SENSOR ＢＫＴ　センサ FE
85 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
86 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
87 S4028X 10 SENSOR センサ EX-13A-PN OT
88 K5175R 20 SCREW, C/R PAN 小ネジ　十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
264
PTS-XPFL-05.1JE
MTU-AII(TRAY SHUTTLE) 3/3
MTU-AII(トレイ シャトル) 3/3 2QGGTA000204
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
89 H3202H 8 BKT ＢＫＴ MS-EX10-1 OT
90 H5273A 16 BOLT, HEX SOCKET ボルト　六角穴 M03X005 FE
91 W1021A 16 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
265
PTS-XPFL-05.1JE
BB
AA
BB
AA
DD
CC
DD
CC

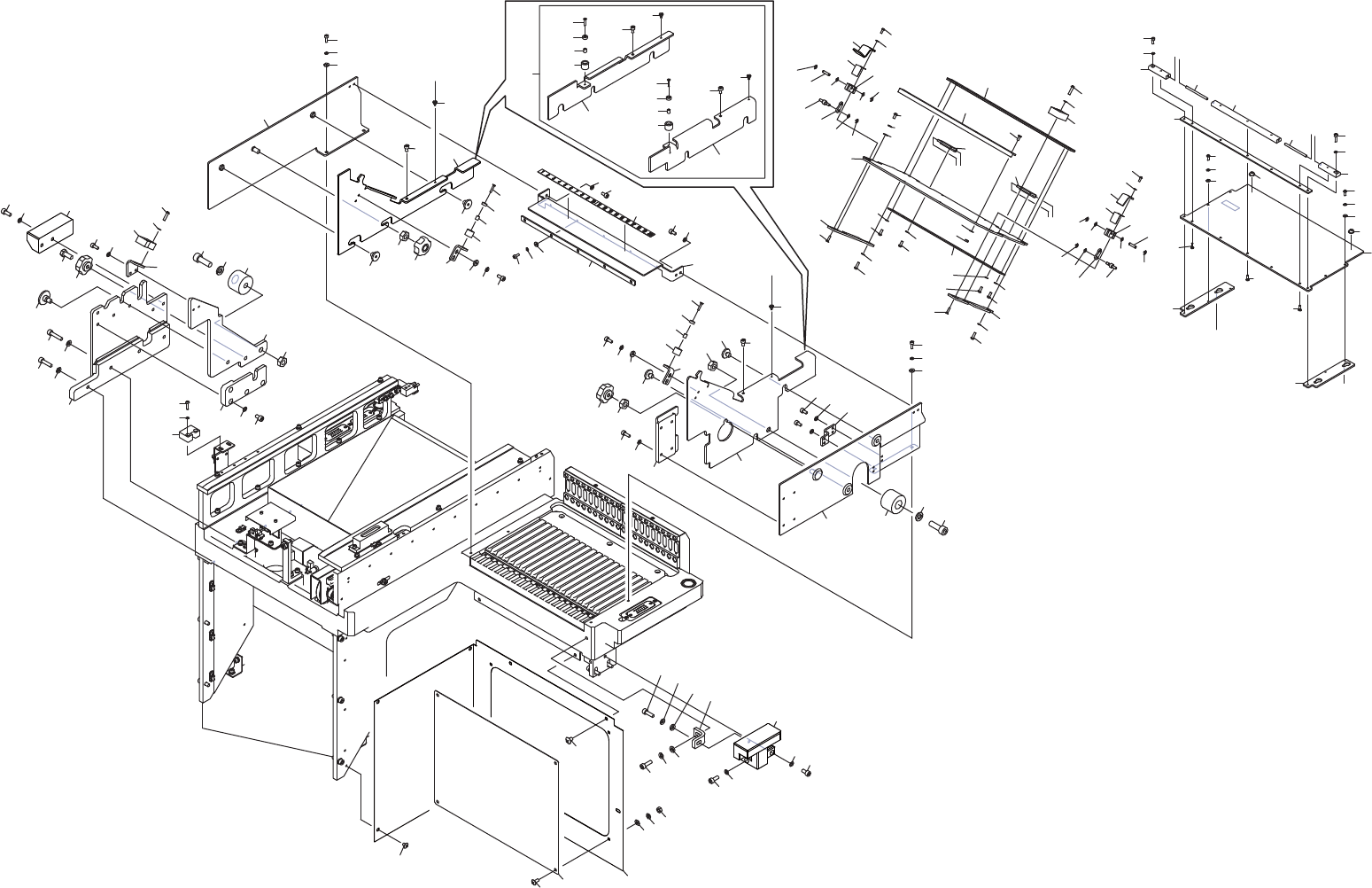

Flat type
1
2
3
4
5
6
7
8
15
16
17
15
16
17
18
19
20
21
22
23
24
25
26
30
27
28
29
31
32
33
34
35
36
37
38
39
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
60
59
60
59
61
61
61
61
62
63
64
65
66
67
68
67
68
69
70
71
72
73
74
75
73
74
75
72
76
77
78
79
80
81
82
83
80
81
82
83
84
84
85
85
86
87
88
89
90
91
92
93
95
96
97
98
99
100
98
99
100
101
103
102
103
102
102
103
103
102
104
105
106
107
109
108
110
110
111
111
112
112
113
113
114
115
116
114.1
115
116
117
118
119
120
121
122
123
124
125
127
128
129
130
130
131
131
132
133
134
135
136
136
137
137
137
138
138
139
139
140
141
140
141
140
141
140
141
140
141
140
141
143
94
94
145
144
145
146
146
147
148
149
150
147
148
149
150
142
078$,,6$)(7<&29(5
078$,,Ᏻ඲࢝ࣂ࣮
2QGGTA000204
