PTS-XPFL-05.1JE - 第276页

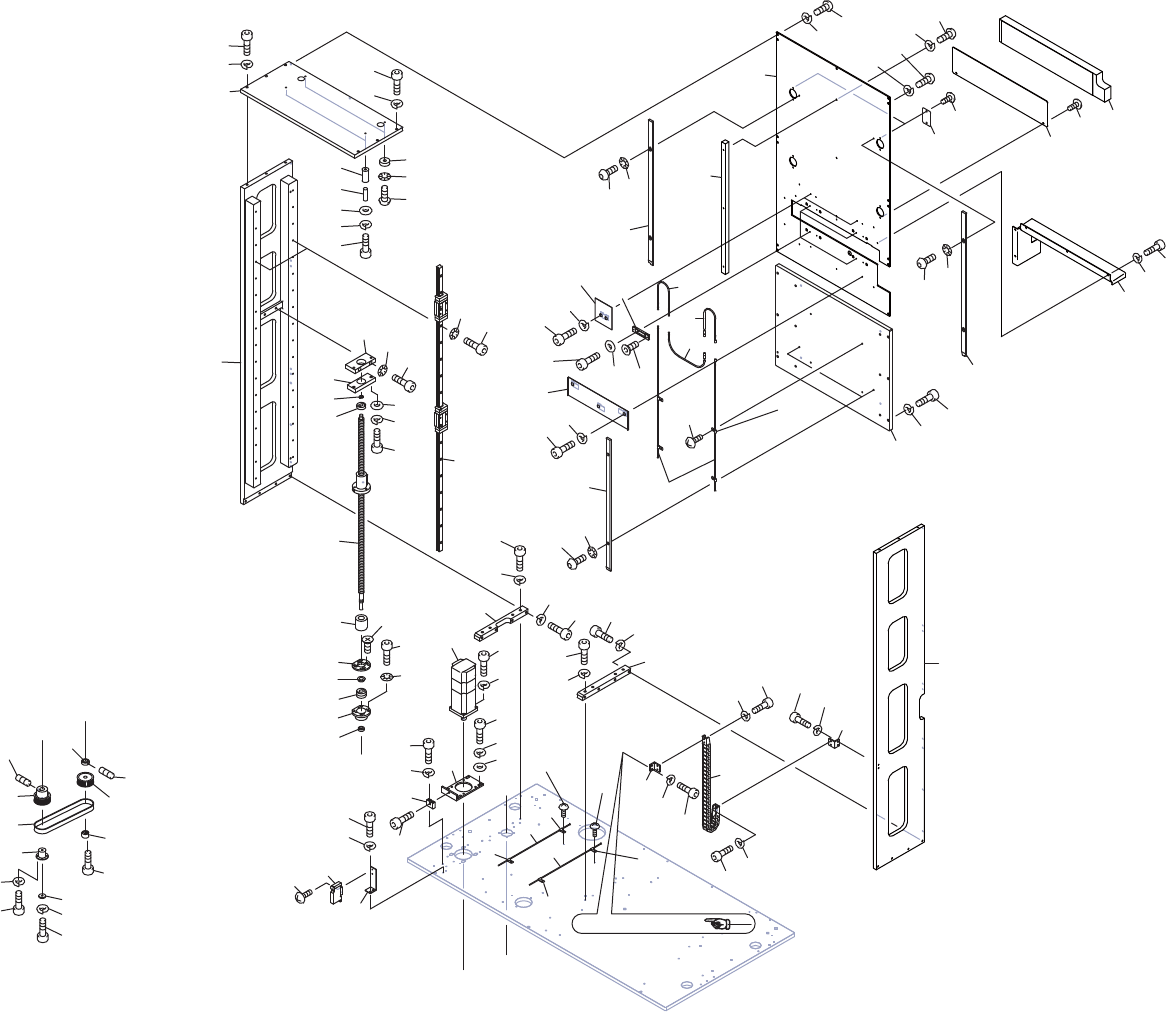

A A A A B B C C B B C C Ref. MAGAZINE RACK 62 35 67 67 70 69 65 6 34 2 2 11 40 40 59 51 55 55 55 55 55 56 56 56 47 49 45 38 1 32 77 82 83 74 25 29 15 17 21 20 85 88 87 12 3 9 3 10 4 5 8 7 63 13 33 36 37 60 61 42 41 41 39…
MTU-AII(TRAY ELEVATOR) 1/2
MTU-AII(トレイ エレベータ) 1/2 2QGGTA000204
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 S60742 2 SPACER スペーサ BSB-328-5E OT
76 S60741 4 SPACER スペーサ BSB-306-5E OT
77 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
79 2MGGTA016401 1 BKT ＢＫＴ FE
80 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
81 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
82 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
83 2MGGTA016500 1 HINGE ヒンジ FE
84 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
85 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
86 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
87 2MGGTA016600 1 BKT ＢＫＴ FE
88 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
89 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
90 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
91 2MGGTA017001 1 PLATE プレート FE
92 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
93 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
94 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
95 S60649 10 SW, PROXIMITY ＳＷ 近接 GXL-15HLUB-C2 OT
96 H5277T 20 BOLT, HEX SOCKET ボルト 六角穴 M03X014 FE
97 W1021A 20 WASHER, LOCK ワッシャ スプリング 3M/M FE
98 H31769 10 PLATE プレート MS-GXL15 OT
100 2MGGTA016202 1 COVER カバー AL
101 H5275A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
102 W1021A 6 WASHER, LOCK ワッシャ スプリング 3M/M FE
103 W1042A 6 WASHER, FLAT ワッシャ 平 4W- 3 FE
104 2MGGTA016302 1 BKT ＢＫＴ FE
105 H5261K 3 BOLT, HEX ボルト 六角 M04X010(3ｶ ｼﾛ) FE
106 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
107 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
110 2MGGTA018200 1 BKT ＢＫＴ FE
111 R60007 2 RELAY リレー G3DZ-F4B DC24V OT
112 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
113 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
114 W1108B 4 WASHER, FLAT ワッシャ 平 M03(3ｶ ｼﾛ) FE
