A A B B A A B B Ref. TRAY ELEVATOR 2/2 C C D D C C D D OPTION 3 2 83 111 111 93 40 74 74 71 71 60 46 42 53 50 50 51 51 117 96 95 48 24 88 80 80 78 35 34 55 34 35 57 17 18 20 25 15 24 13 12 102 103 100 100 107 7 4 10 32 2…
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
281
PTS-XPFL-05.1JE
AA
BB
AA
BB
Ref.
TRAY ELEVATOR 2/2
CC
DD
CC
DD
OPTION
3
2
83
111
111
93
40
74
74
71
71
60
46
42
53
50
50
51
51
117
96
95
48
24
88
80
80
78
35
34
55
34
35
57
17
18
20
25
15
24
13
12
102
103
100
100
107
7
4
10
32
28
21
22
23
19
14
2
16
1
3
9
10
11
5
6
9
8
29
33
49
26
54
54
56
55
56
57
27
31
30
36
61
59
62
52
44
45
47
41
43
36
37
38
39
69
73
74
120
121
122
72
70.1
76
77
75
79
81
81
70.1
72
71
73
58
33
84
82
89
87
90
94
92
91
70
72
73
74
114
115
110
116
118
112
113
70
73
72
71
98
97
101
99
103
101
105
106
109
108
119
104
105
102
85
86
7
9
125
126
127
125
126
127
129
133
132
130
133
132
131
134
134
135
136
137
135
136
137
078$,,࣐࢞ࢪࣥࣛࢵࢡ
078$,,0$*$=,1(5$&.
2QGGTA000204
282
PTS-XPFL-05.1JE

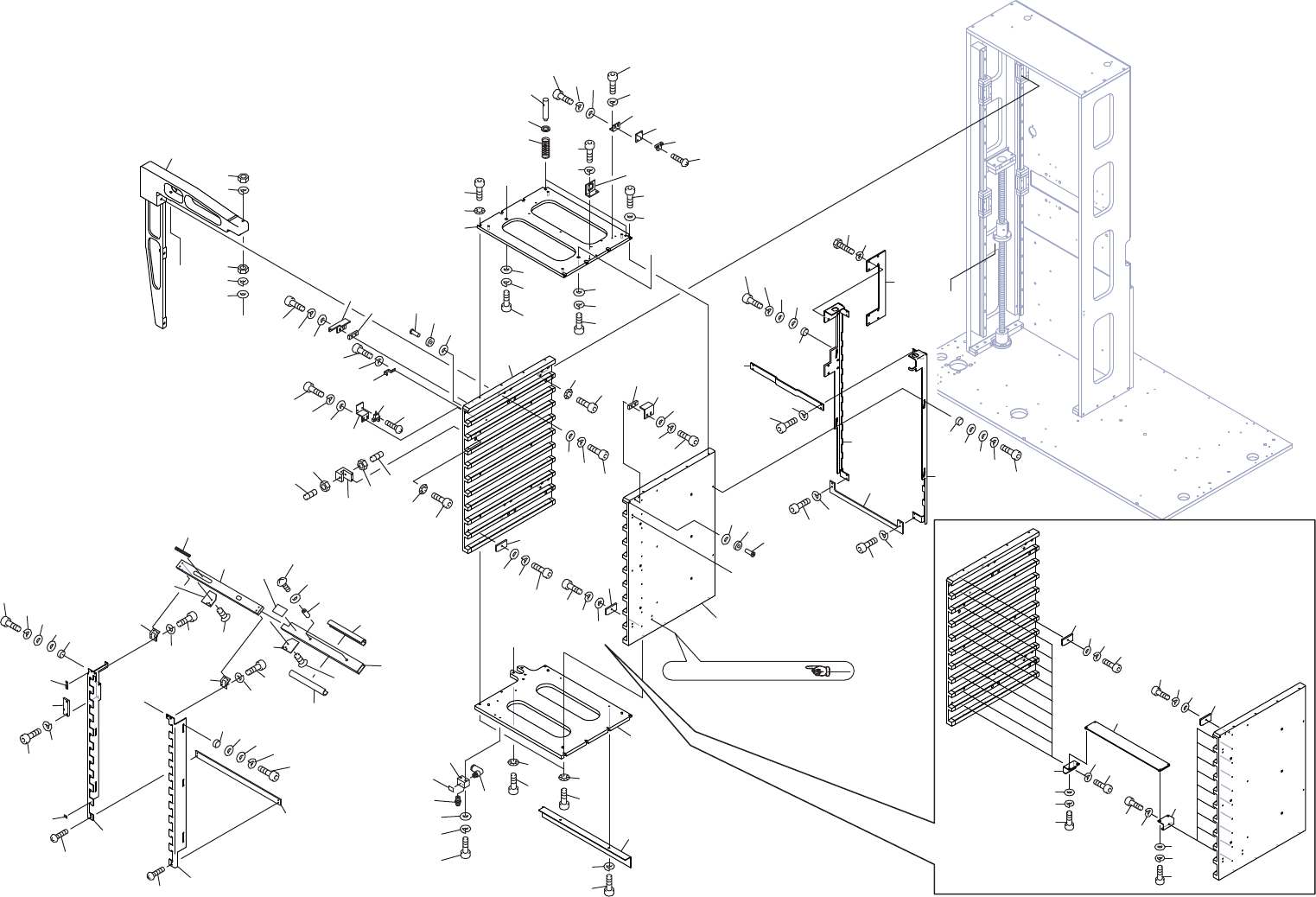

MTU-AII(MAGAZINE RACK)
MTU-AII(マガジンラック) 2QGGTA000204
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGTF4012 1 PLATE, UPPER プレート 上 AL
2 H5298A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
4 H5342A 1 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
5 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
6 W1040X 1 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
7 N10799 2 NUT, HEX ナット 六角 M08(3ｶ ｸﾛ) FE
8 H5350C 1 BOLT, HEX SOCKET ボルト 六角穴 M08X070(ｾﾞﾝﾈｼﾞ) FE
9 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
10 W1046A 2 WASHER, FLAT ワッシャ 平 4W- 8 FE
11 GGTF4400 2 GUIDE, SPRING ガイド スプリング FE
12 W1001C 2 WASHER ワッシャ WSJM25-16-3 OT
13 S3021K 2 SPRING スプリング WL22-60 OT
14 GGTF4133 1 BKT, TERMINAL ＢＫＴ ターミナル FE
15 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 GGTF4122 1 BKT ＢＫＴ FE
18 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
19 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
20 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
21 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
23 GGTF4410 1 BKT, SENSOR ＢＫＴ センサ FE
24 S4077L 2 SENSOR, PHOTO センサ フォト PM-L44P OT
25 K5173A 2 SCREW, C/R PAN 小ネジ 十穴鍋 M03X010(ｽﾃﾝﾚｽ) FE
26 GGTF4043 1 PLATE, SIDE プレート サイド AL
27 H5287A 16 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
28 W1011A 16 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
29 GGTF3011 1 BKT ＢＫＴ FE
30 H5342A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
31 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
32 W1040X 3 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
33 GGTF4261 2 BOLT, HEX SOCKET ボルト 六角穴 FE
34 H4098A 2 BEARING ベアリング R-1350ZZ OT
35 W10611 2 WASHER, FLAT ワッシャ 平 SSWA7-1.0 OT
36 GGTF4241 2 SPACER スペーサ FE
37 GGTF4251 1 BKT, STOPPER ＢＫＴ ストッパ FE
38 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴
M04X020 FE
