MTU-AII(MAGAZINE RACK)
MTU-AII(マガジンラック) 2QGGTA000204
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
120 GGTF4460 1 BKT ＢＫＴ FE
121 H5168A 8 BOLT, HEX ボルト 六角 M04X008 FE
122 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
125 2MGGTA018400 18 BKT ＢＫＴ FE
126 H5275A 18 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
127 W1021A 18 WASHER, LOCK ワッシャ スプリング 3M/M FE
129 2MGGTA018702 9 PLATE プレート FE
130 H5275A 18 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
131 H5276A 18 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
132 W1021A 36 WASHER, LOCK ワッシャ スプリング 3M/M FE
133 W1042A 36 WASHER, FLAT ワッシャ 平 4W- 3 FE
134 GGTF4231 2 STOPPER ストッパ FE
135 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
136 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
137 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
286
PTS-XPFL-05.1JE
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
287
PTS-XPFL-05.1JE
2
10
10
9
12
13
3
4
6
5
8
7
11
18
9
1
14
6
5
8
7
3
4
13
17

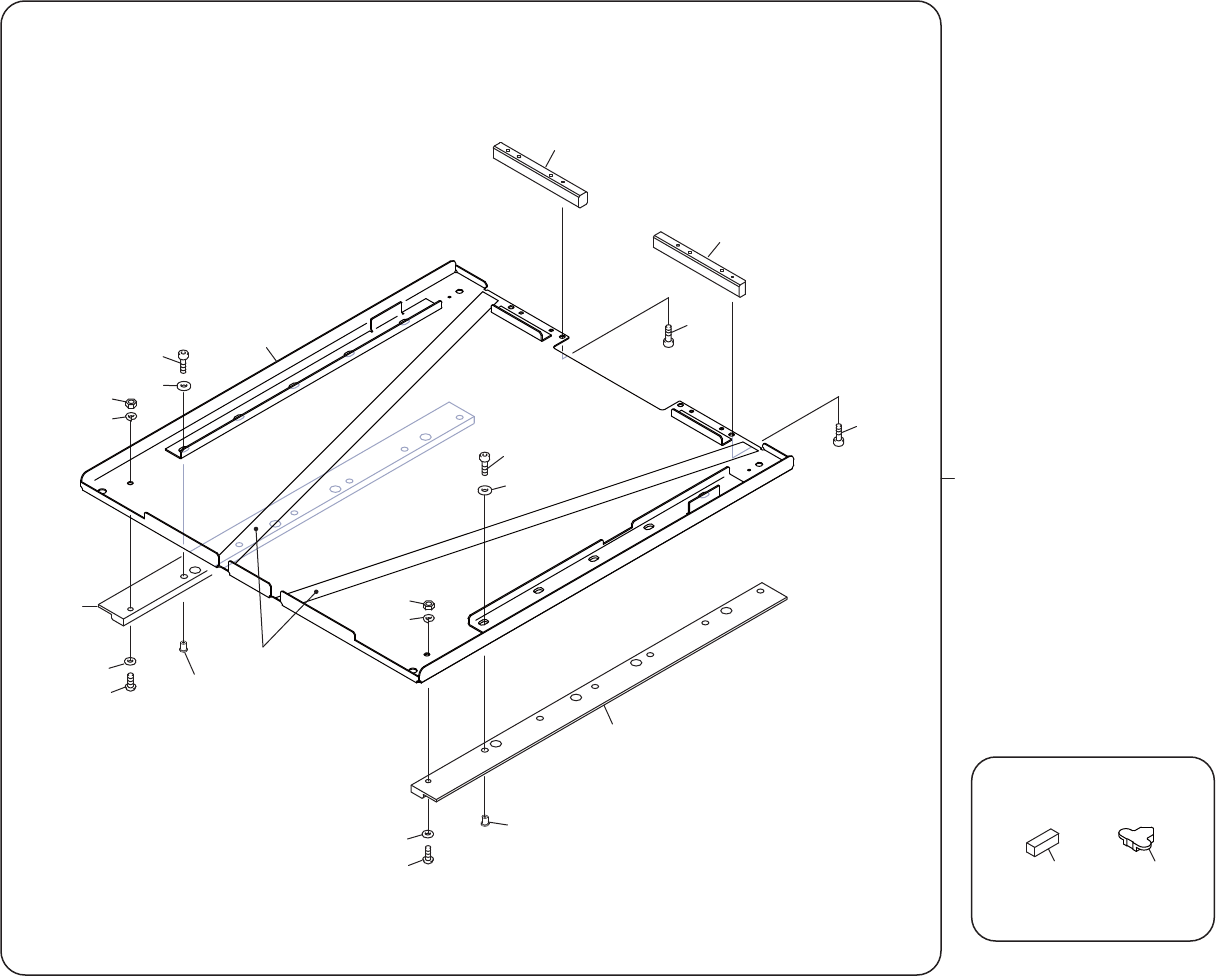

078$,,ࢺࣞࣃࣞࢵࢺ
078$,,75$<3$//(7
2QGGTA000204
