MTU-AII(BODY) 3/3 MTU-AII(本体) 3/3 2QGGTA000204 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 79 GGTF7300 4 SPACER スペーサ FE 80 H5343A 16 BOLT, HEX SOCKET ボルト 六角穴 M08…

100%1 / 343
MTU-AII(BODY) 3/3
MTU-AII(本体) 3/3 2QGGTA000204
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 K20252 2 CASTER キャスタ 545S-NRB65 ｵｰﾙ3ｶ OT
42 H5340A 8 BOLT, HEX SOCKET ボルト　六角穴 M08X015 FE
43 W1025A 8 WASHER, LOCK ワッシャ　スプリング 8M/M FE
44 W1040X 8 WASHER, FLAT ワッシャ　平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
45 K20253 2 CASTER キャスタ 540S-NRB65 ｵｰﾙ3ｶ OT
46 H5340A 8 BOLT, HEX SOCKET ボルト　六角穴 M08X015 FE
47 W1025A 8 WASHER, LOCK ワッシャ　スプリング 8M/M FE
48 W1040X 8 WASHER, FLAT ワッシャ　平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
49 GGTF5900 4 SPACER スペーサ FE INT, H=912
50 H5338T 16 BOLT, HEX SOCKET ボルト　六角穴 M08X012 FE
51 W1100R 16 WASHER, CONICAL ワッシャ　皿 M8 SUS JIS B1252 2ｼｭ 2L FE
52 GGTF5572 4 SPACER スペーサ FE INT, H=950
53 H5342A 16 BOLT, HEX SOCKET ボルト　六角穴 M08X025 FE
54 W1014A 16 WASHER, CONICAL ワッシャ　皿 M- 8-H FE
55 GGTF5890 4 SPACER スペーサ FE INT, H=950、962
56 H5342A 16 BOLT, HEX SOCKET ボルト　六角穴 M08X025 FE
57 W1014A 16 WASHER, CONICAL ワッシャ　皿 M- 8-H FE
58 GGTF6911 1 DUCT ダクト FE
59 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
60 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
61 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
62 K5172K 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X005(3ｶ ｼﾛ) FE
63 AGGTF8073 1 BOX, DUST ＢＯＸ　ダスト OT
64 GGTF6171 1 BOX, DUST ＢＯＸ　ダスト OT
65 GFAB1201 2 COLLAR カラー FE
66 GGTF6160 1 BKT ＢＫＴ FE
67 H5517F 2 BOLT ボルト M3X12 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ) OT
68 W1021C 2 WASHER, LOCK ワッシャ　スプリング 3M/M ｽﾃﾝﾚｽ OT
69 GFAB1171 2 NUT ナット FE
70 M1056M 1 MAGNET SW マグネットＳＷ XCS-DMC7902 OT
71 H5517E 2 BOLT ボルト M3X6 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ) OT
72 R4060B 1 WRENCH レンチ SRX-20 OT
73 S3274R 4 STOPPER ストッパ ﾎﾙﾀﾞｰNO.5H OT
74 T2043Z 1 CHAIN チェーン TM-103SUS-11 L=200 OT
75 N10797 1 NUT, HEX ナット　六角 M05(3ｶ ｸﾛ) FE
76 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
77 W1040T 1 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
78 K5171Y 1 SCREW, C/R TRUSS 小ネジ　十穴トラス M05X020(3ｶ ｼﾛ) FE
300
PTS-XPFL-05.1JE
MTU-AII(BODY) 3/3
MTU-AII(本体) 3/3 2QGGTA000204
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
79 GGTF7300 4 SPACER スペーサ FE
80 H5343A 16 BOLT, HEX SOCKET ボルト　六角穴 M08X030 FE
81 W1025A 16 WASHER, LOCK ワッシャ　スプリング 8M/M FE
82 W1040X 16 WASHER, FLAT ワッシャ　平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
83 GGTF7320 1 SEAL シール PL SET
84 GGTF7390 1 SEAL シール PL
301
PTS-XPFL-05.1JE




1
2
3
4
4
5
5
6
6
7
9
9
10
10
11
12
13
14
15
16
18
18
18
19
20
21
22
23
24
25
26
26
32
31
33
29
30
26
26
25
23
18
18
17
13
14
15
13
14
15
13
14
15
12
11
10
10
8
8
6
6
4
4
32
31
33

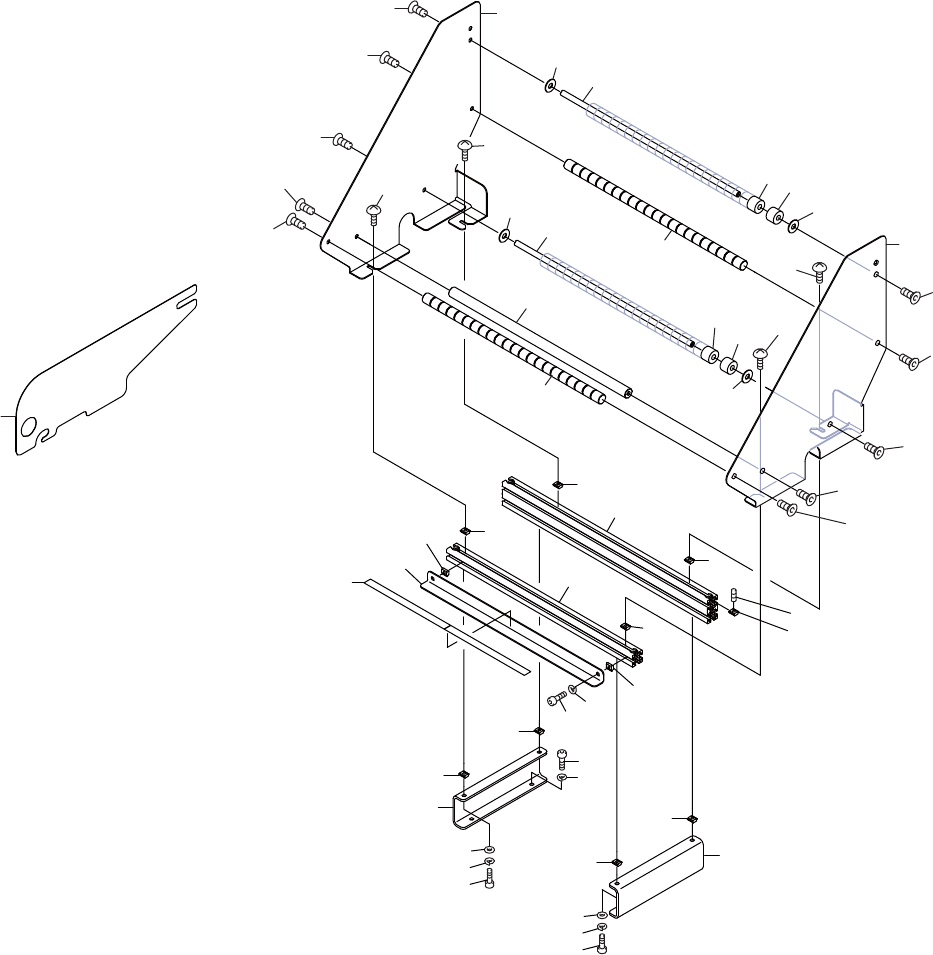

AGGTF9642
ࣂࢣࢵࢺ࣮ࣜࣝ࣍ࣝࢲ078$,,⏝
%8&.(75((/+2/'(5IRU078$,,
