COVER 2/8 カバー 2/8 2QGGKA000100 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE 78 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE 7…

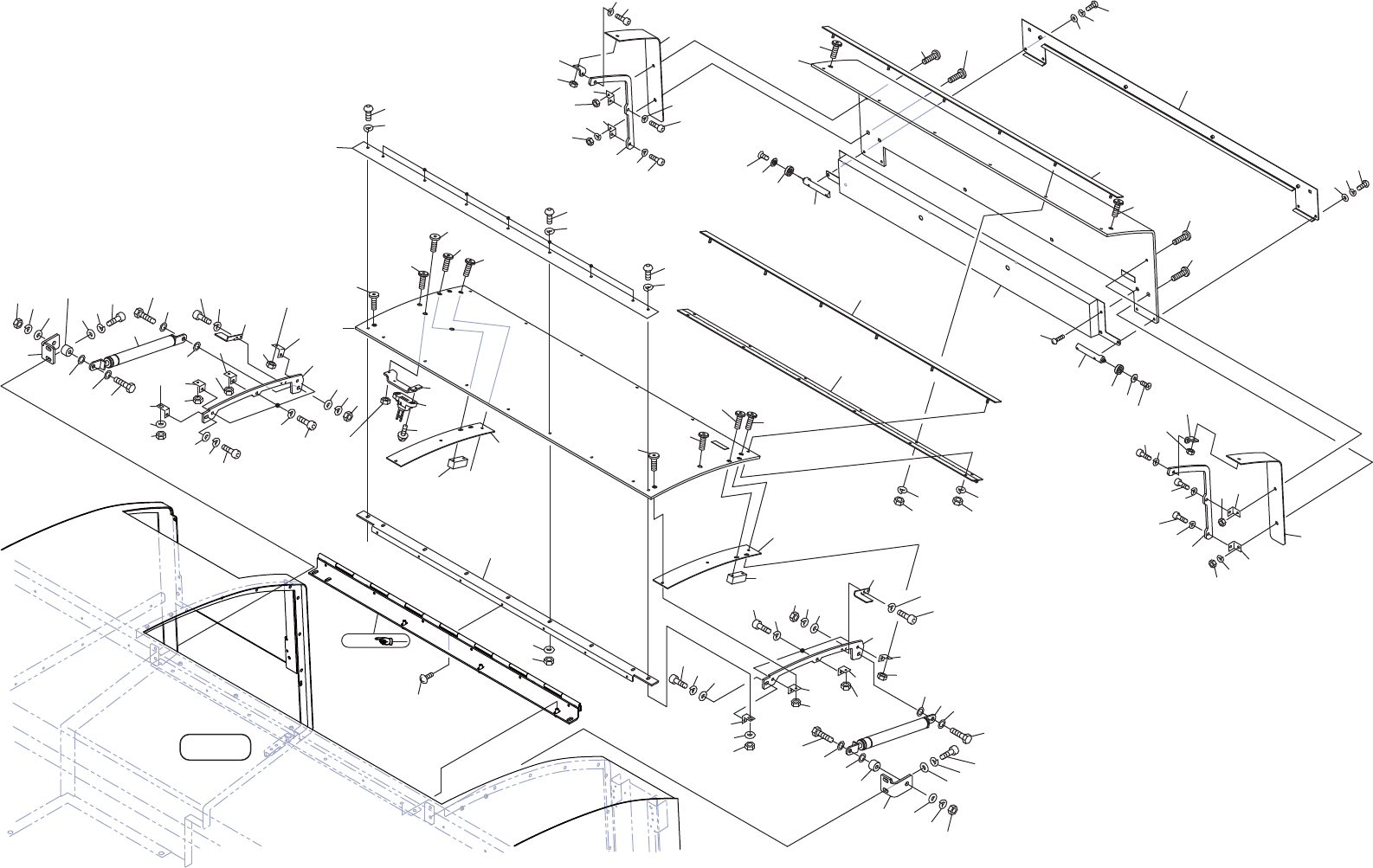

COVER 2/8
カバー 2/8 2QGGKA000100
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 H5301A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X018 FE
38 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
39 GGAK3750 1 BKT ＢＫＴ FE
40 GGAK2881 1 DOG ドッグ FE
41 GGAK1943 1 BKT ＢＫＴ FE
42 GGAK3670 1 BKT ＢＫＴ FE
43 H5289C 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 ｺﾞｸﾃｲﾄｳ OT
44 S3193X 1 SW, LIMIT ＳＷ リミット D4DS-K5 OT
45 K5198N 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X010 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ) FE
47 GGAK2042 1 COVER カバー FE
48 K5257K 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X015 FE
49 N10796 7 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
50 W1022A 7 WASHER, LOCK ワッシャ スプリング 4M/M FE
51 W1043A 7 WASHER, FLAT ワッシャ 平 4W- 4 FE
52 GGAK1891 1 BKT ＢＫＴ FE
53 K5172K 7 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005(3ｶ ｼﾛ) FE
54 S3110Y 2 SW, PROXIMITY ＳＷ 近接 GXL-15FLU-C2 OT
55 K5256G 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
56 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
58 GGAK2870 2 BKT ＢＫＴ FE
59 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
60 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
62 GGAK2861 1 BKT ＢＫＴ FE
63 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
64 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
66 GGAK2851 1 BKT ＢＫＴ FE
67 W1088S 2 WASHER ワッシャ WSSB20-6-2 OT
68 S3017G 2 STOPPER ストッパ AZXHC20-20-M5 OT
70 H5304A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
71 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
72 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
73 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
74 S3017C 2 STOPPER ストッパ TM-180-303 OT
75 GGAK0801 2 BKT, STOPPER ＢＫＴ ストッパ FE
76 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
84
PTS-XPFL-05.1JE
COVER 2/8
カバー 2/8 2QGGKA000100
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
77 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
78 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
79 M1013T 2 MAGNET CATCH マグネットキャッチ TL-273(NO.2) OT
80 GGAK1361 4 WASHER ワッシャ FE
81 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
82 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
83 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
83 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
84 GGAK3700 2 SPACER スペーサ FE
85 GGAK3710 1 BKT ＢＫＴ FE
86 GGAK3720 1 BKT ＢＫＴ FE
87 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
88 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
