PTS-XPFL-05.1JE - 第94页
4 5 6 2 15 16 17 20 19 18 13 14 12 10 9 8 3 1 22 23 4 5 6 2 8 15 12 16 18 9 10 17 20 19 13 14 1 3 7 11 ࢝ࣂ࣮ &29(5 2QGGKA000100 94 PTS-XPFL-05.1JE

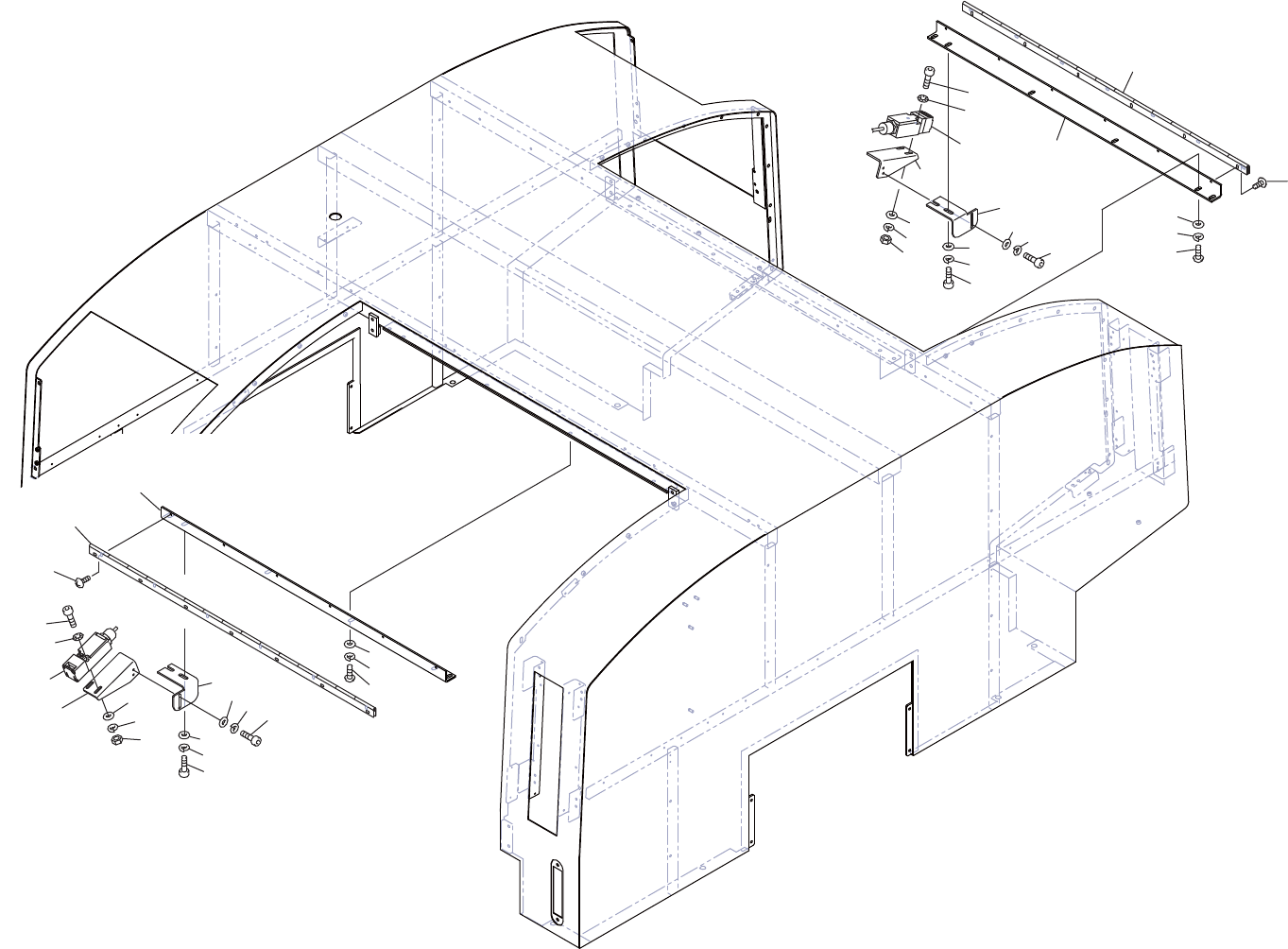

COVER 4/8
カバー 4/8 2QGGKA000100
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
80 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
81 M1056H 1 MAGNET SW マグネットＳＷ BNS250-11ZG-5M OT
82 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
83 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
84 GGAK2781 1 BKT ＢＫＴ FE
85 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
86 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
87 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
88 GHAK1201 1 BKT ＢＫＴ FE
89 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
90 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
91 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
92 GHAK0791 1 BKT ＢＫＴ FE
93 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
94 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
95 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
96 M1056H 1 MAGNET SW マグネットＳＷ BNS250-11ZG-5M OT
97 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
98 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
