PTS-XPFL-05.1JE - 第97页
COVER 6/8 カバー 6/8 2QGGKA000100 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGAK2092 1 BKT ＢＫＴ FE 2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE 3 W1021A 2 WASH…
AA
AA
AA
1
4
3
2
6
5
21
20
19
18
17
15
15
13
14
16
࢝ࣂ࣮
&29(5
2QGGKA000100
96
PTS-XPFL-05.1JE

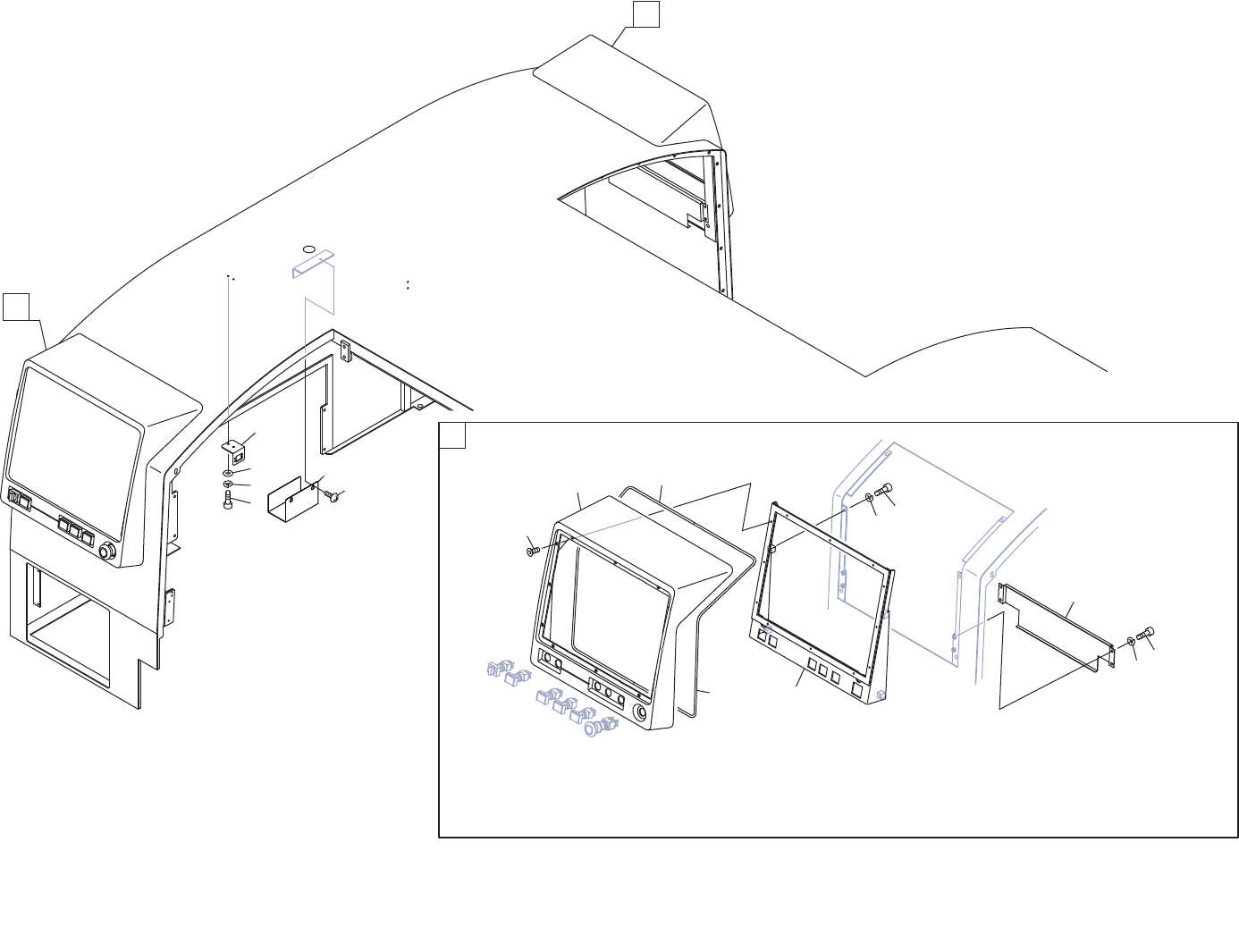

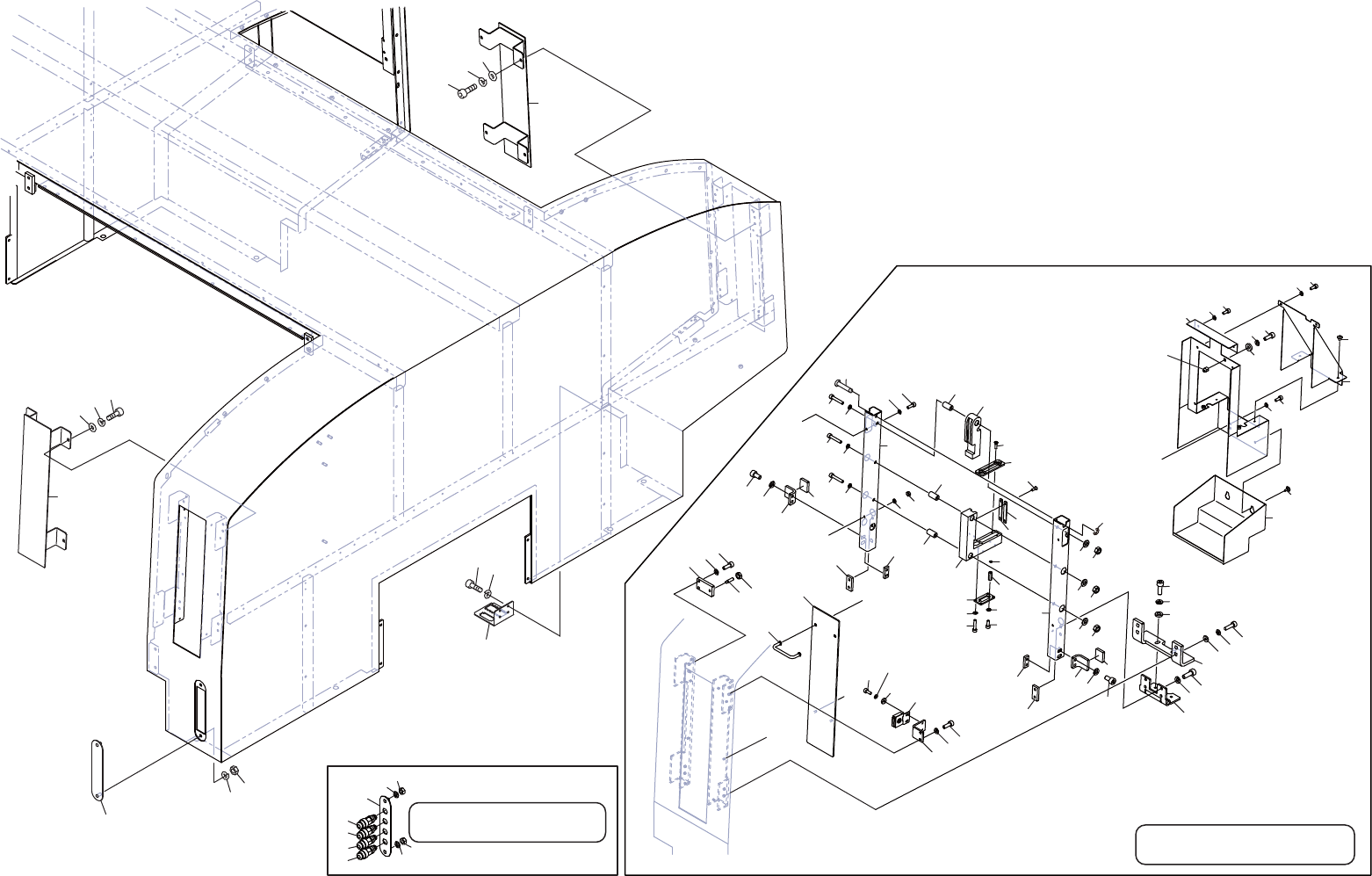

COVER 6/8
カバー 6/8 2QGGKA000100
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK2092 1 BKT ＢＫＴ FE
2 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
5 GGAK3270 1 COVER, WIRING カバー 配線 FE
6 K5172E 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X008(3ｶ ｼﾛ) FE
13 GGAK0672 2 PANEL, OPERATION パネル 操作 OT
14 K5357M 24 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
15 GGAK0691 4 SPACER スペーサ PL
16 GGAK1322 2 BKT ＢＫＴ FE
17 H5298A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
18 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 GGAK1331 2 BKT ＢＫＴ FE
20 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
21 W1022A 8 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
97
