Q4X3C-E-MPA-45 - 第120页
5 CM401-M:高速モジュラーマウンタ CM40 1-M: Modula r High Speed Place ment M achine ユニットレイアウト Model No. 製品品番 Model Name 製品名称 KXF-4X3C UNIT LAYOUT U9 ( K4X3CS-08-5 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
4
CM401-M:高速モジュラーマウンタ
CM401-M:Modular High Speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-4X3C
UNIT LIST
4
19
KXFX036PA00 Feeder Cart
一括交換台車
S61
1
20
KXFX036QA00
Transport Line 950 mm Support for Feeder Cart
一括交換台車搬送ライン950mm対応
S67
1
21
KXFX0419A00
Transport Line 930 mm Support for Feeder Cart
一括交換台車搬送ライン930mm対応
S69
1
22
KXFX036RA00 Unit for Bulk Feeder
バルクフィーダ対応ユニット
S71
1
23
KXFX037AA00 Chip Discharge Conveyor M
部品排出コンベアM
S73
1
24
KXFX037ZA00
Collectively-Changing Unit Preparing Unit
一括交換台車 段取りユニット
S77
1
49
N610056962AA Feeder Cart(Compact Type)
一括交換台車(コンパクトタイプ)
S153
U8
5
CM401-M:高速モジュラーマウンタ
CM401-M:Modular High Speed Placement Machine
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-4X3C
UNIT LAYOUT
U9
( K4X3CS-08-5 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
5
CM401-M:高速モジュラーマウンタ
CM401-M:Modular High Speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-4X3C
UNIT LIST
1
25

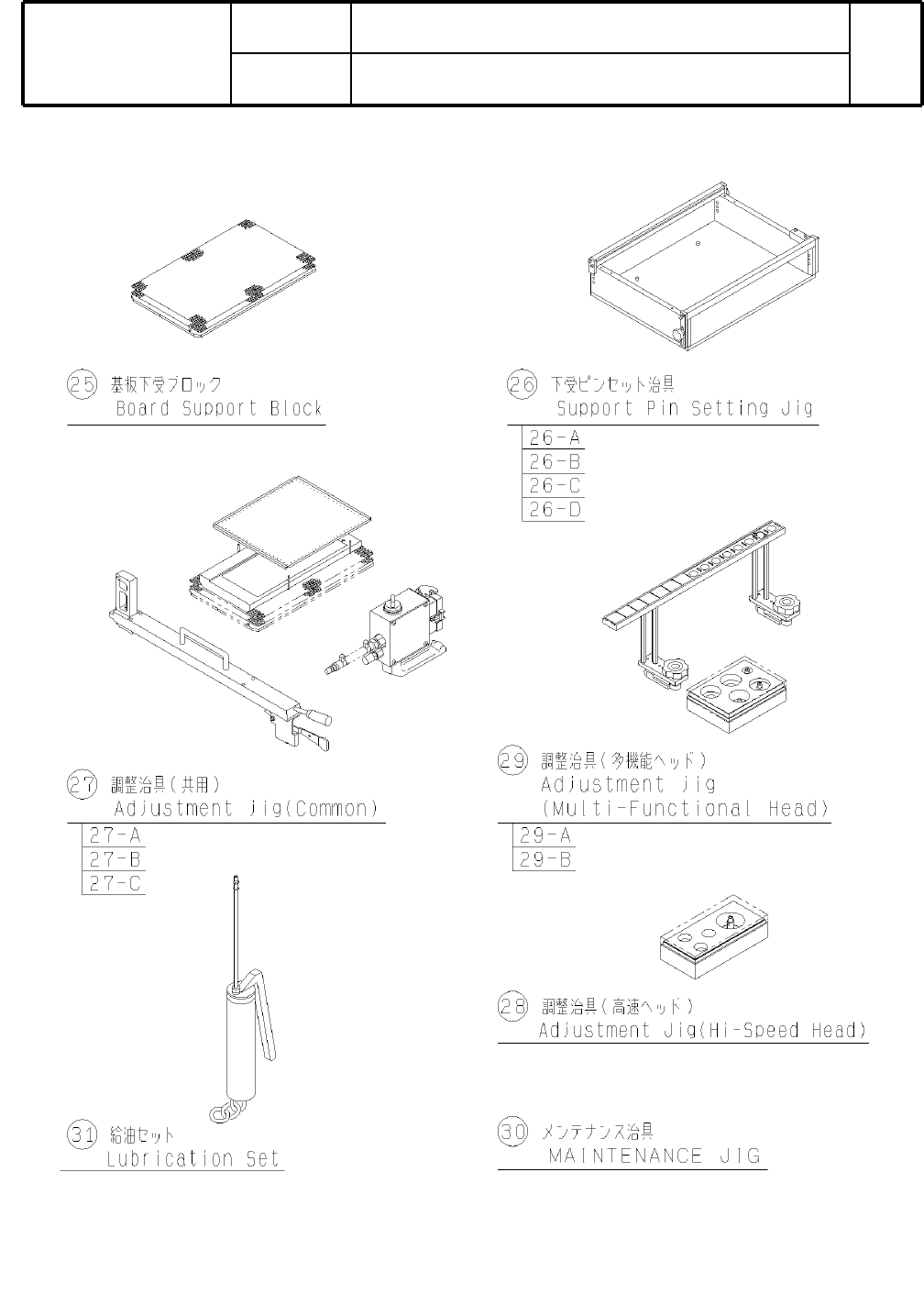

KXFX04B1A00 Board Support Block
基板下受ブロック
S79
1
26
KXFX04B2A00 Support Pin Setting Jig
下受ピンセット治具
S81
1
27
KXFX037HA00 Adjustment Jig(Common)
調整治具(共用)
S89
1
28
KXFX037JA00 Adjustment Jig(Hi-Speed Head)
調整治具(高速ヘッド)
S95
1
29
KXFX037KA00
Adjustment Jig(Multi-Functional Head)
調整治具(多機能ヘッド)
S97
1
30
KXFX037LA00 MAINTENANCE JIG
メンテナンス治具
S101
1
31
KXFX038AA00 Lubrication Set
給油セット
S103
U10
