유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
작업 환경 및 조건
규격에 맞는 전압을 사용하지 않거나 부적절한 입력 전원 변경을 할 경우,
화재가 발생할 수 있으며 취급 부주의에 따른 감전으로 사망할 수 있습니다.
입력 전원 변경은 반드시 전문 교육을 받은 유지보수 관리자 또는
당사 지정 C/S 요원에 의해서 수행되어야 합니다.
경 고
1. 공압 요구사항
3. 환경 조건
2. 전원 요구사항
SM471 Maintenance Handbook
16
Chapter 1
Fast & Flexible Chip Shooter
번호 명 칭 용 도
1 공기분사기 Camera Lens 표면 먼지 제거
2 붓 피더베이스 표면의 이물질 제거
3 면봉 Nozzle Holder 청소
4 알코올 Cover Glass 표면 청소
5 극세사 천 Mirror 또는 Lens의 이물질 제거
6 앰보스 장갑 Camera 또는 Mirror 청소
1 2
3
4
5
6
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.

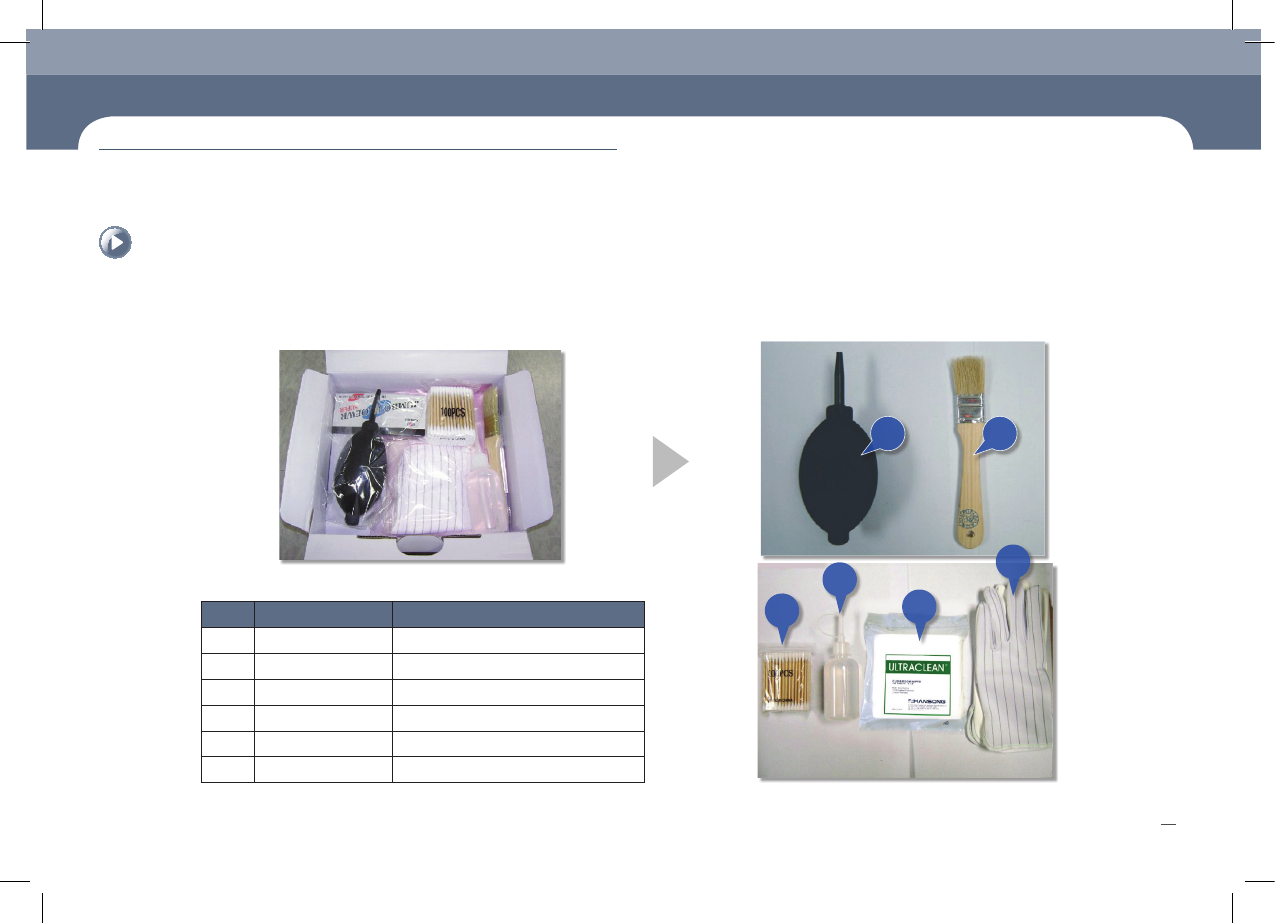

유지보수를 위한 도구
- 본 장비를 유지보수하기 위해서 필요한 도구인 Cleaning Kit가 장비와 함께 제공됩니다. 여기선 Cleaning Kit를 구성하는 구성물과 용도를 기술합니다.
1. Cleaning Kit (자재번호: J81000118C)
Chapter 1
유지보수 조건
SM471 Maintenance Handbook
17
Chapter 1
Fast & Flexible Chip Shooter
번호 명 칭 자재 번호
1 스패너(7mm) J1700011
2 T렌치 J9099034A
3 노즐용 윤활유 J8001073A
4 스프레이 J8001073A
5 드라이버 J8001065A
6 몽키스패너 J8001066A
7 46mm스패너 J1700028
1
2
3
4
5
6
7
8
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.

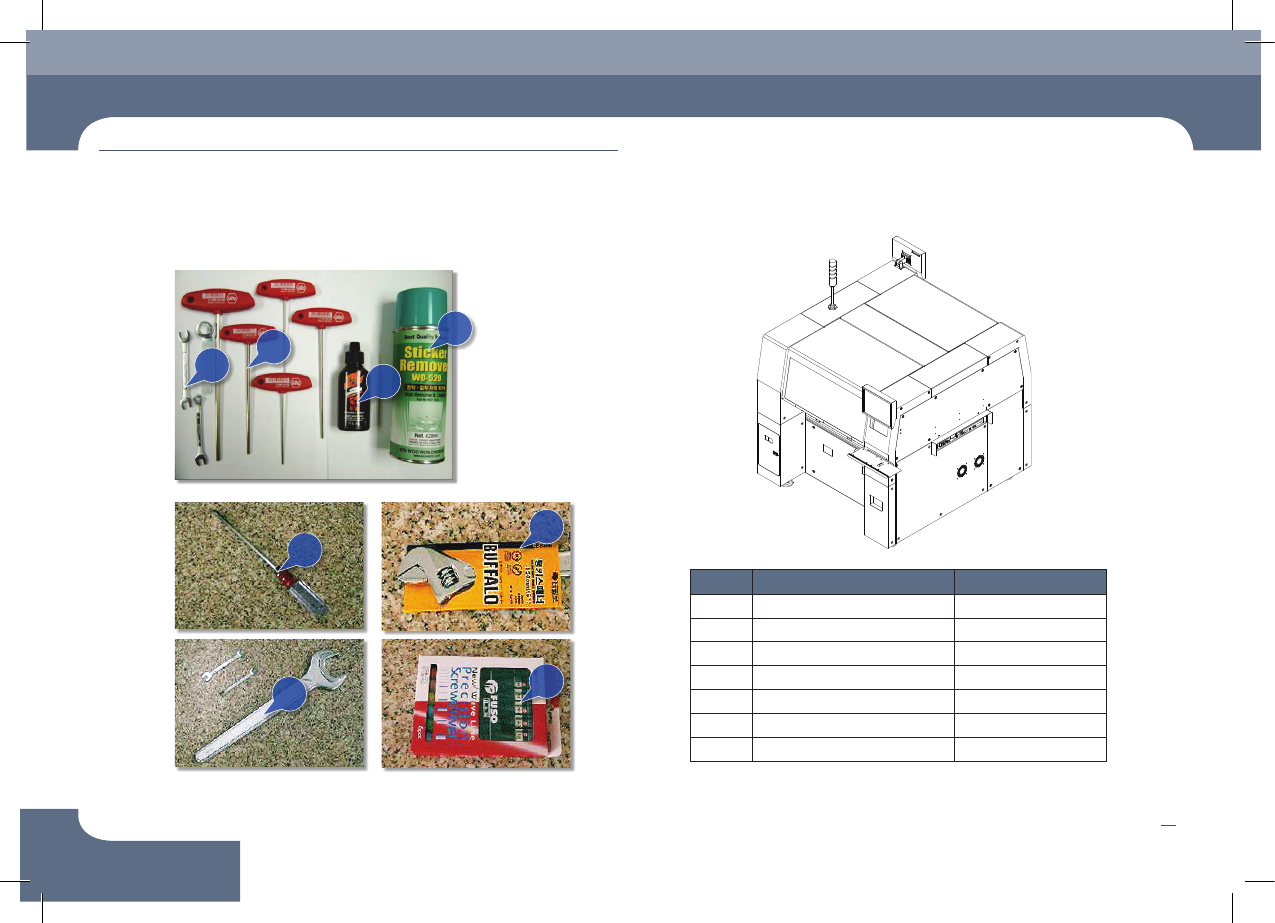

2. 기타 제공 도구
