키 누르기
Front X Frame이 원하는 위치로
이동할 때까지 ‘▼’ 키 계속 누름
JOG 선택 G1 선택XY 선택

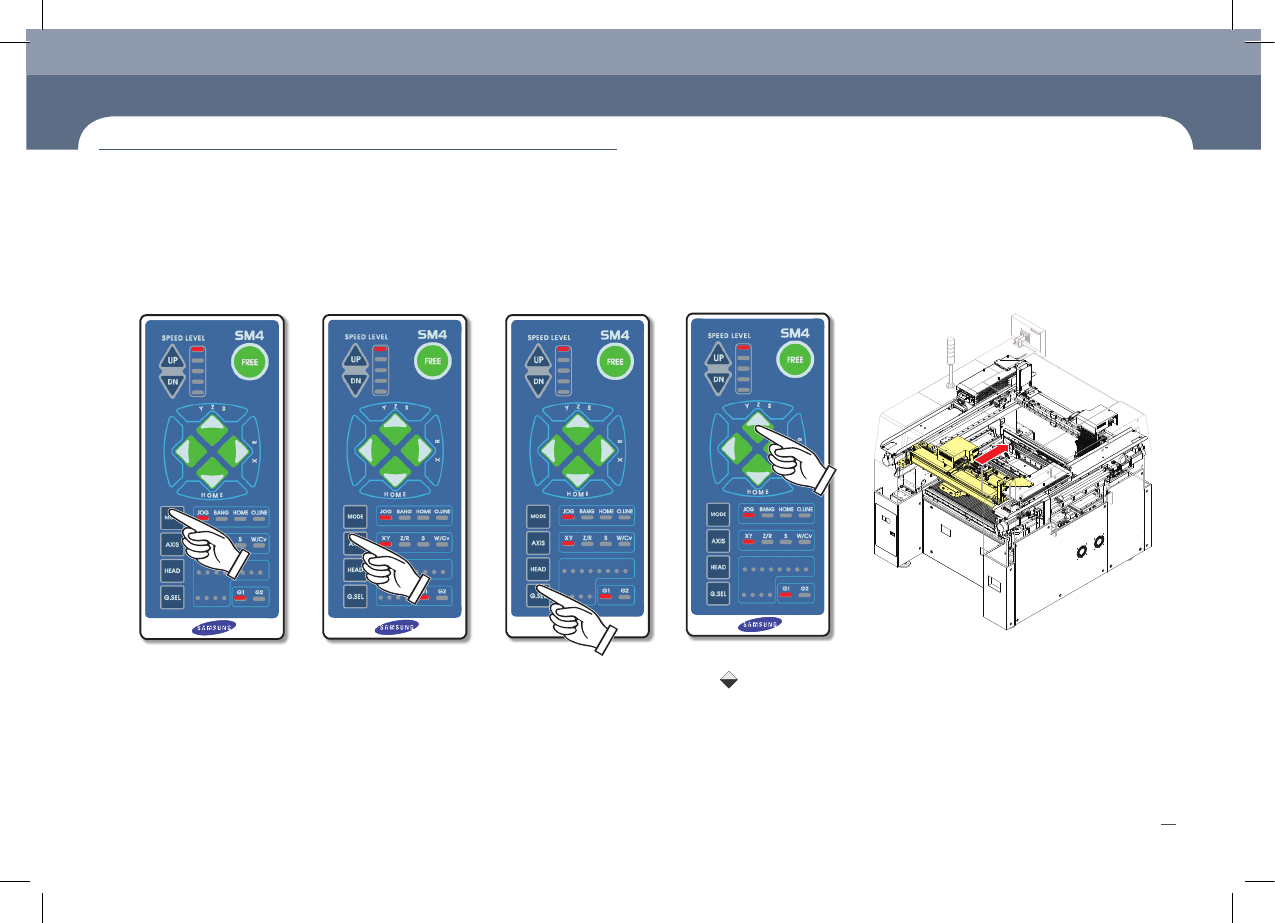

1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Front X Frame 전면 이동
4. Front X Frame의 전면이동
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
SM471 Maintenance Handbook
10
Chapter 1
Fast & Flexible Chip Shooter
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
키 누르기
Front X Frame이 원하는 위치로
이동할 때까지 ‘▲’ 키 계속 누름
JOG 선택 G1 선택XY 선택

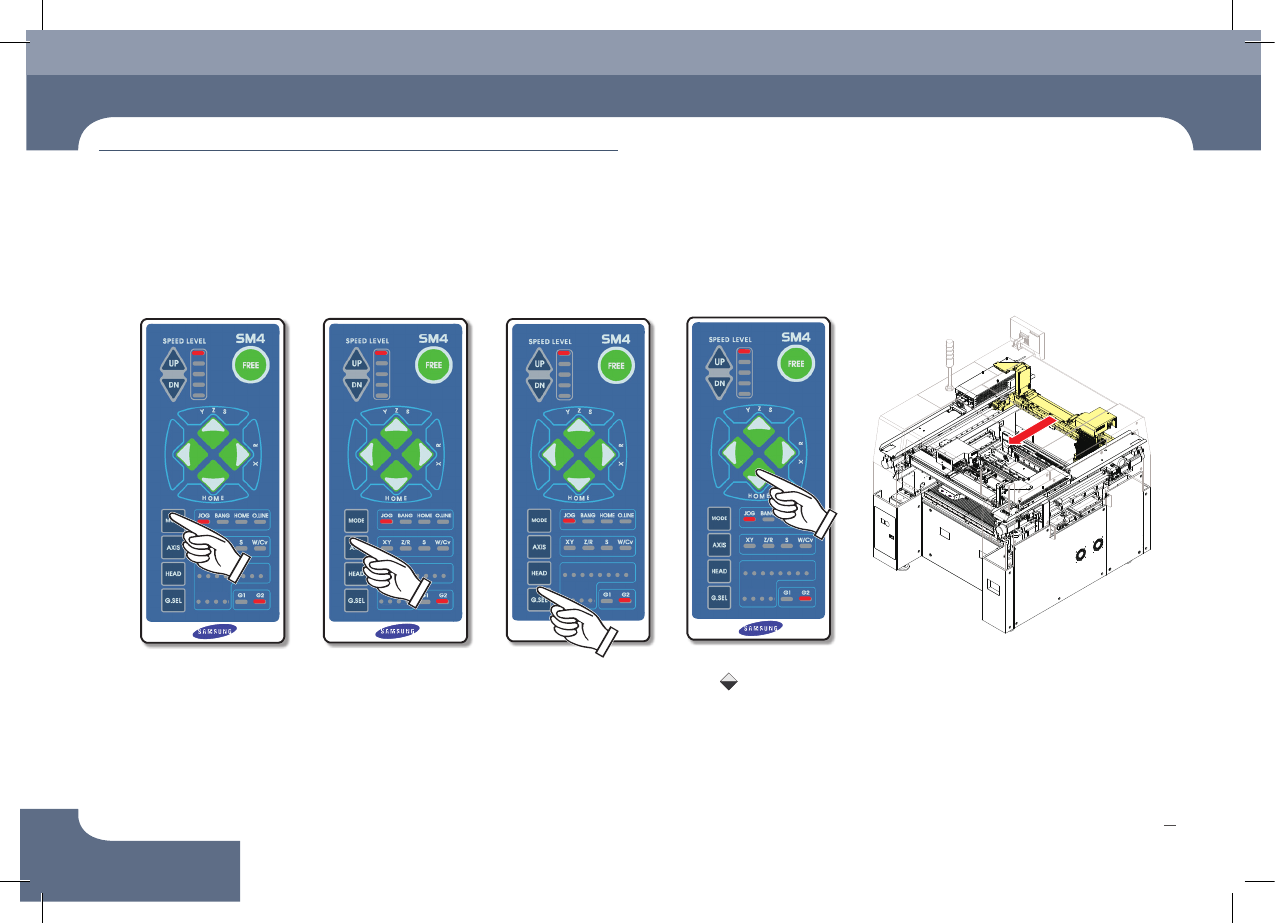

1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Front X Frame 후면 이동
5. Front X Frame의 후면이동
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
Chapter 1
유지보수 조건
SM471 Maintenance Handbook
11
Chapter 1
Fast & Flexible Chip Shooter
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
SM321
1
2
3
1 2 3 4
9 10 1112
5 6 7 8
키 누르기
Rear X Frame이 원하는 위치로
이동할 때까지 ‘▼’ 키 계속 누름
JOG 선택 G1 선택XY 선택

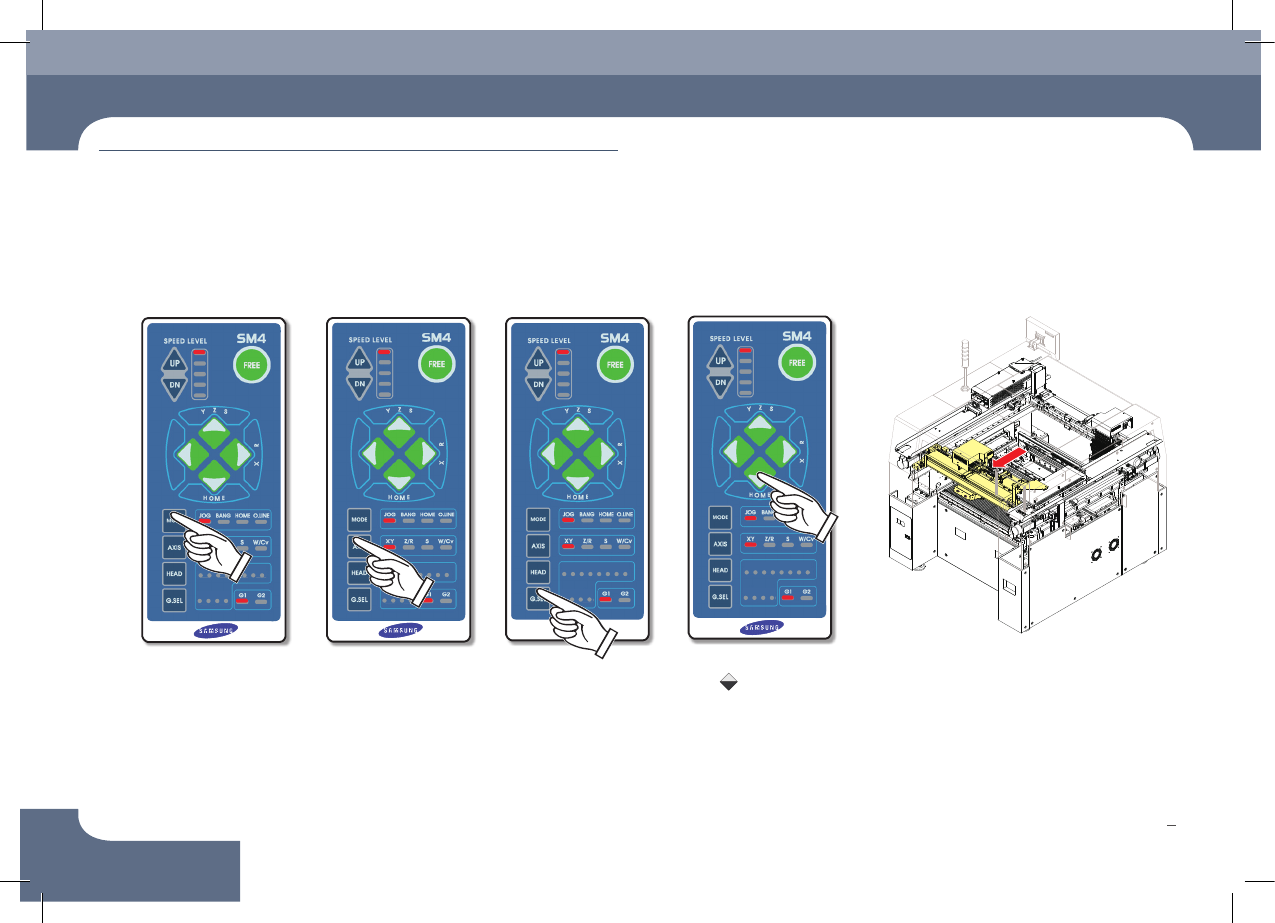

1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Rear X Frame 전면 이동
6. Rear X Frame 전면이동
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
