Chapter 1
유지보수 조건
SM471 Maintenance Handbook
13
Chapter 1
Fast & Flexible Chip Shooter
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
1
2
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
- 전원 Off 상태 - 전원 On 상태

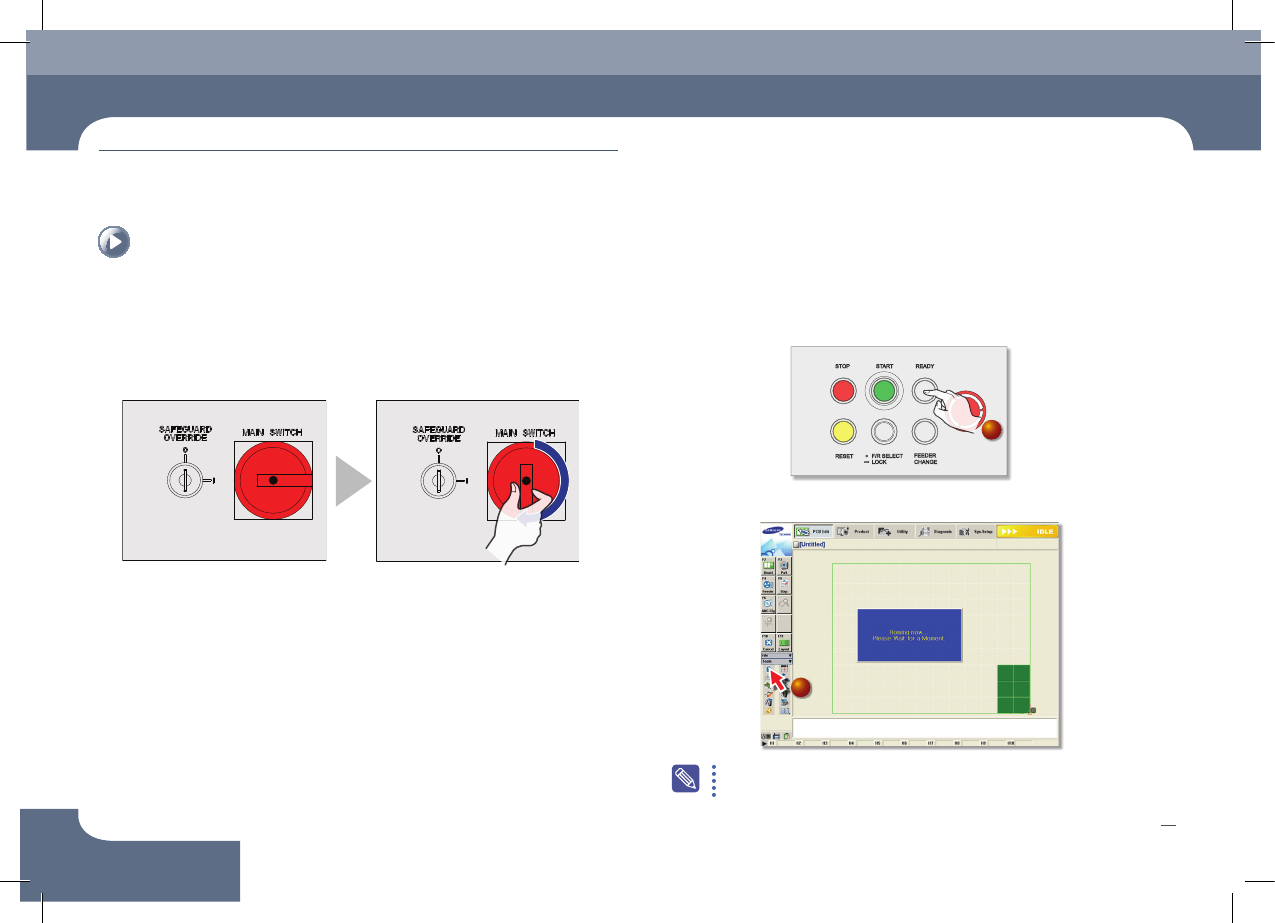

1. 전원 공급 절차
2. 원점복귀
유지보수 후 공통 수행 절차
Main 스위치 켜기(시계방향)
1. 장비 ‘READY’ 버튼을 누름
2. ‘Start Home’클릭하여 원점복귀를 수행
원점 복귀 수행은 장비가 ‘Ready’ 상태일 때 수행
SM471 Maintenance Handbook
14
Chapter 1
Fast & Flexible Chip Shooter
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
STOP
RESET
F/R SELECT
LOCK
FEEDER
CHANGE
START READY
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
반드시 비상정지 원인을 제거하고 장비를 재가동하십시오.
경 고

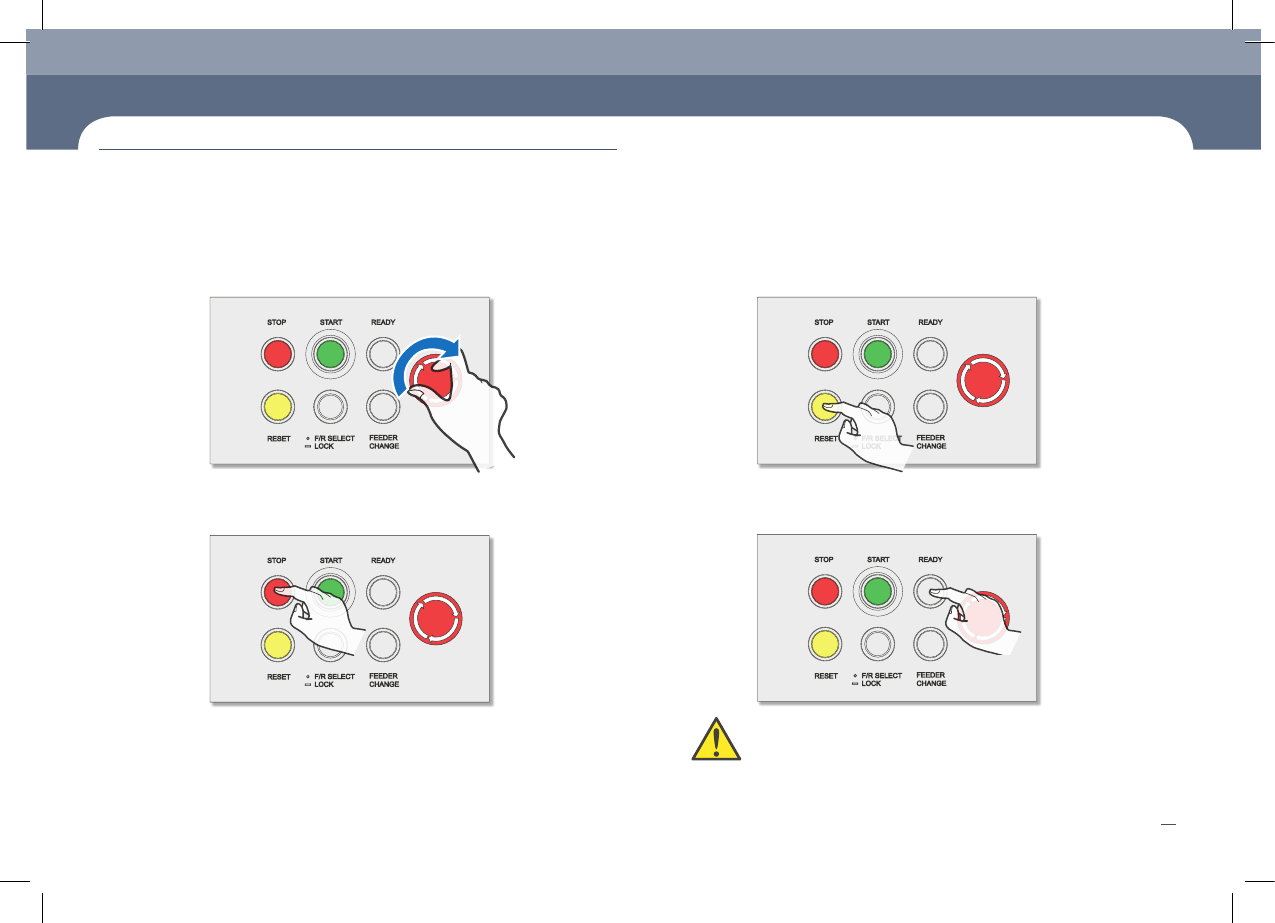

3. 비상정지 해제하기
1. ‘EMG’ 스위치를 개방(시계방향)
2. ‘STOP’ 버튼을 누름
3. ‘RESET’ 버튼을 누름
4. ‘READY’ 버튼을 누르십시오.
Chapter 1
유지보수 조건
SM471 Maintenance Handbook
15
Chapter 1
Fast & Flexible Chip Shooter
구 분 설 명
주 압력 5.0~7.0 kgf/cm
2
보조 압력 4.5~5.5 kgf/cm
2
공압 소모량 최대 350 Nℓ/min
구 분 설 명 비 고
Capacity 5.0 KVA
Frequancy 50/60Hz
Phase 3 Phase
Connection
Y-Y
Rated Primary Voltage AC 200 V±10%
AC 208 V±10%
AC 220 V±10%
AC 240 V±10%
AC 380 V±10%
AC 415 V±10%
구 분 설 명
작업시
온도 10℃ ~ 35℃ (추천온도: 20℃ ~ 28℃)
습도
30%~80%RH (비응축상태)
70%RH 이하 (30℃이상, 비응축상태)
운송/보관시
온도 -10℃ ~ 60℃
습도
10%RH ~ 90%RH(비응축상태)
35℃이상(습구온도 35℃이하, 비응축상태)
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
작업 환경 및 조건
규격에 맞는 전압을 사용하지 않거나 부적절한 입력 전원 변경을 할 경우,
화재가 발생할 수 있으며 취급 부주의에 따른 감전으로 사망할 수 있습니다.
입력 전원 변경은 반드시 전문 교육을 받은 유지보수 관리자 또는
당사 지정 C/S 요원에 의해서 수행되어야 합니다.
경 고
1. 공압 요구사항
3. 환경 조건
2. 전원 요구사항
