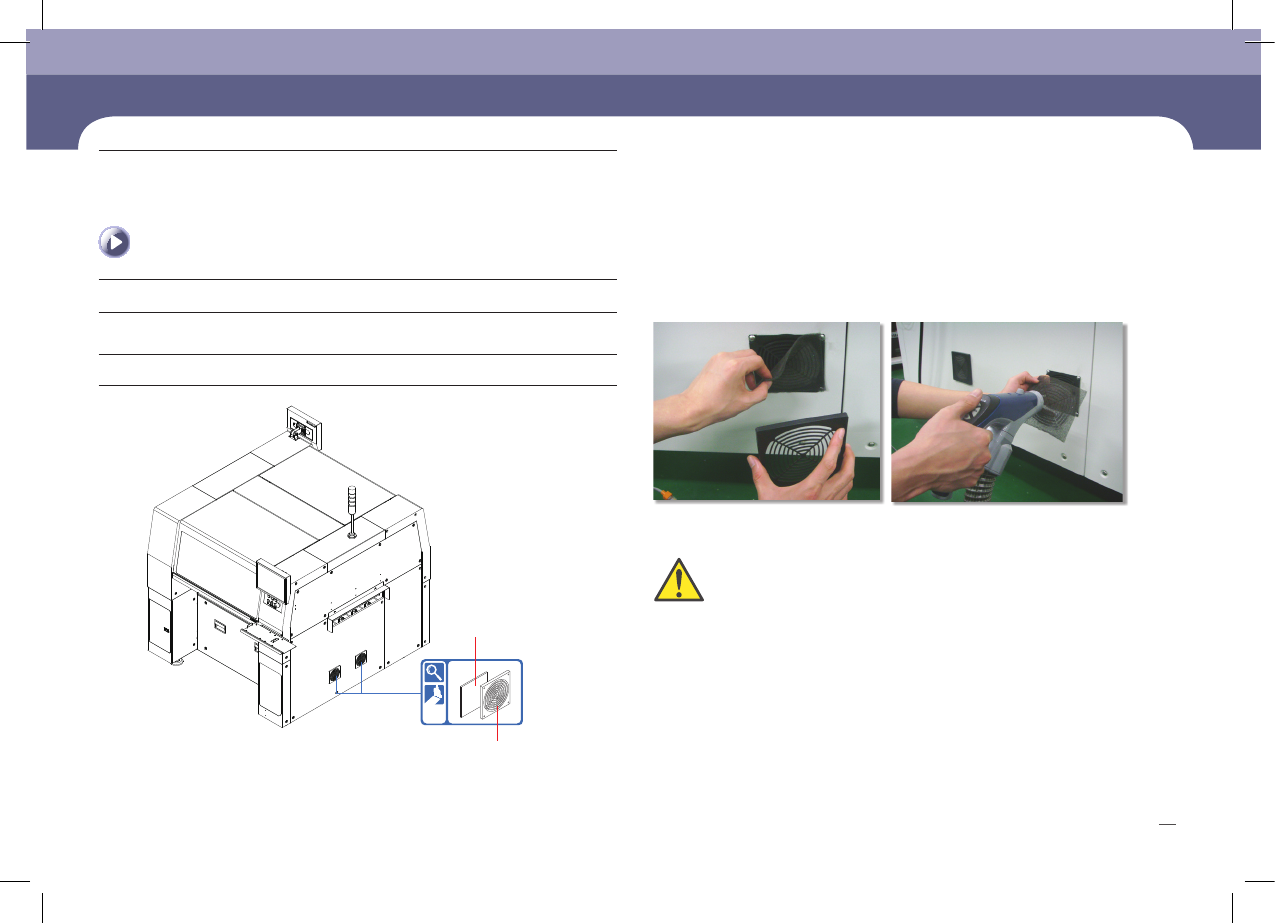

Chapte r 5 월간 점검 SM471 M aintenance Handbook 53 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er 월간 점검 렌치, 진공청소기, 십자형(+)드라이버 Control Rack Cooling Fan 점검 및 청소 유 지보 수 도 구 조치 3. Control Rack Assembly 내부 Fan을 진공청소기로 청소 1. “…
SM471 Maintenance Handbook
52
Chapter 5
Fast & Flexible Chip Shooter
- Cooling Fan Cover 분리
- Cooling Fan Fan Filter 교환
- 진공청소기로 청소
월간 점검
진공청소기
Cover Cooling Fan Filter 교환
유지보수 도구
조치
1. 다음 그림 순서대로 분리하여 Filter를 교환
(Filter가 손상되지 않았다면 Filter를 청소)
2. 분해의 역순으로 조립
3. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
쿨링 팬의 필터(Filter)를 물 세탁을 하게 되면 필터(Filter)가 경화되며, Fan을 물
세탁 시 전기적 Short로 인한 화재 및 Fan손상이 있을 수 있음. 반드시 지정된
방법으로 청소
경 고
Cooling Fan Filter
Cooling Fan Filter Cover
Chapter 5
월간 점검
SM471 Maintenance Handbook
53
Chapter 5
Fast & Flexible Chip Shooter
월간 점검
렌치, 진공청소기, 십자형(+)드라이버
Control Rack Cooling Fan 점검 및 청소
유지보수 도구
조치
3. Control Rack Assembly 내부 Fan을 진공청소기로 청소
1. “전원 차단 절차(Page 7)” 를 참조하여 장비 전원 OFF
2. 십자형(+) 드라이버을 이용하여 장비 전면 Cover를 분리
Cover 탈착 시 Cover 낙하로 인한 신체충격에 주의할 것
주 의
SM471 Maintenance Handbook
54
Chapter 5
Fast & Flexible Chip Shooter
월간 점검
4. 청소 후 Main Switch를 On
이상 소음 및 동작 이상을 보인다면 다시 장비의 Main Switch를 OFF하고
Cooling Fan을 교환
장비의 Main Switch를 ON시 Cooling Fan이 작동하므로 손에 상해를
입을 수 있으며, Cable등을 잘못 만지면 감전의 위험이 있으므로 각별히
주의하여 작업
주 의
Cooling Fan의 교환 작업은 위험을 수반하므로 당사 C/S회사(STS) 또는
현지 대리점(Local Agent)으로 문의하여 조치
주 의
