SM471 M aintenance Handbook 54 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er 월간 점검 4. 청소 후 Main Switc h를 On 이상 소음 및 동작 이상을 보인다면 다시 장비의 Main Switch를 OFF하고 Cooling Fan을 교환 장비의 Main Sw itch를 ON시 Cooling Fan이 작동하므로 손에 상해…
Chapter 5
월간 점검
SM471 Maintenance Handbook
53
Chapter 5
Fast & Flexible Chip Shooter
월간 점검
렌치, 진공청소기, 십자형(+)드라이버

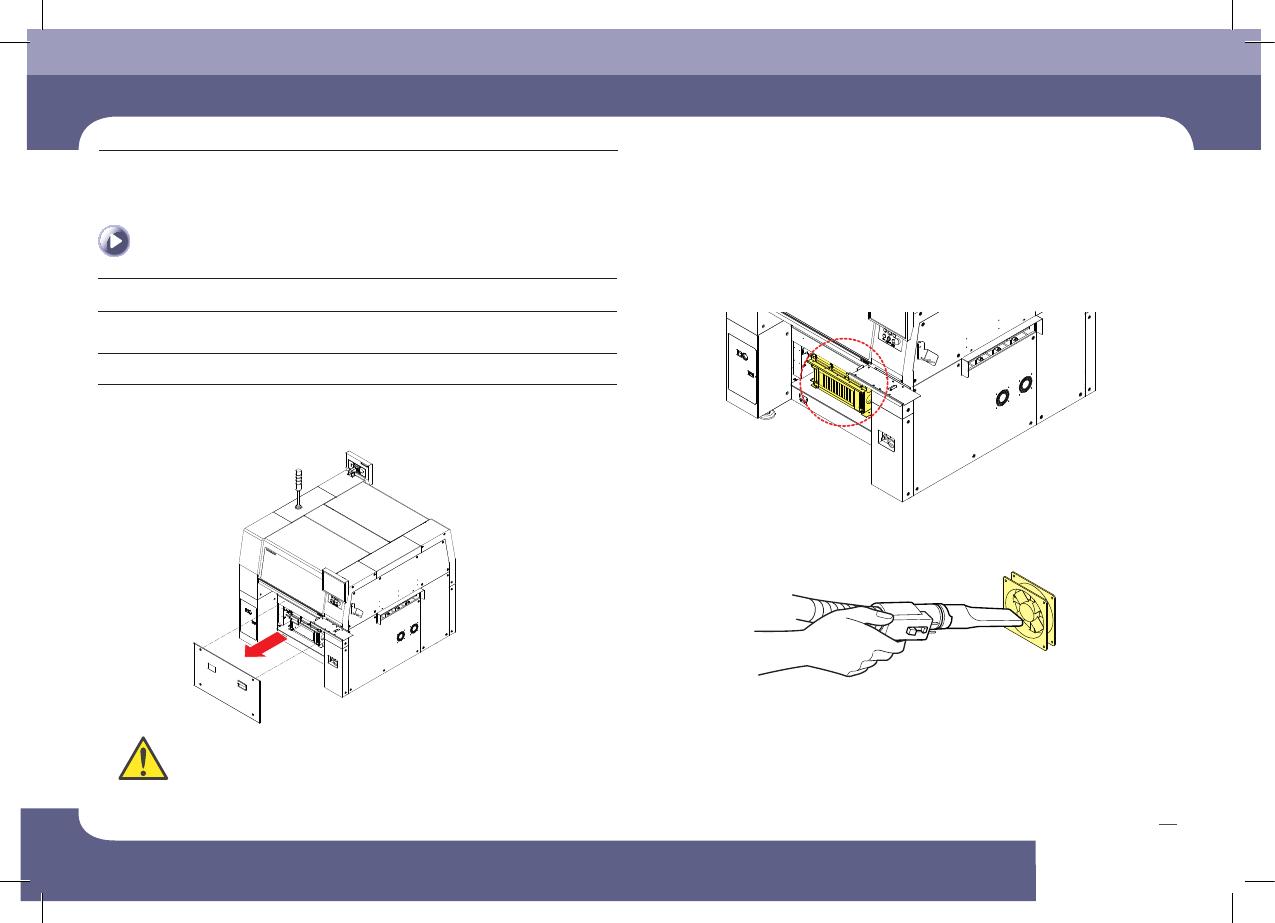

Control Rack Cooling Fan 점검 및 청소
유지보수 도구
조치
3. Control Rack Assembly 내부 Fan을 진공청소기로 청소
1. “전원 차단 절차(Page 7)” 를 참조하여 장비 전원 OFF
2. 십자형(+) 드라이버을 이용하여 장비 전면 Cover를 분리
Cover 탈착 시 Cover 낙하로 인한 신체충격에 주의할 것
주 의
SM471 Maintenance Handbook
54
Chapter 5
Fast & Flexible Chip Shooter
월간 점검

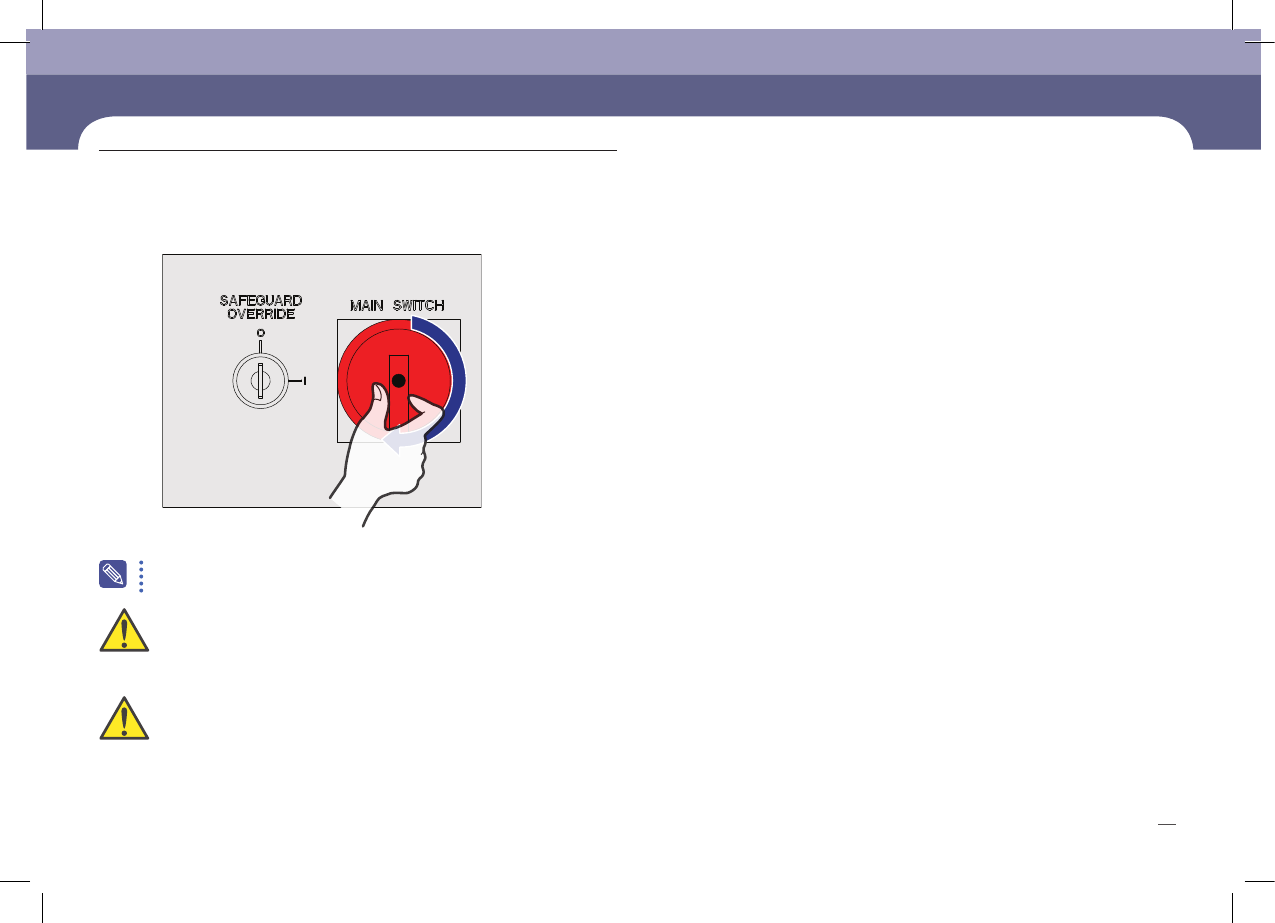

4. 청소 후 Main Switch를 On
이상 소음 및 동작 이상을 보인다면 다시 장비의 Main Switch를 OFF하고
Cooling Fan을 교환
장비의 Main Switch를 ON시 Cooling Fan이 작동하므로 손에 상해를
입을 수 있으며, Cable등을 잘못 만지면 감전의 위험이 있으므로 각별히
주의하여 작업
주 의
Cooling Fan의 교환 작업은 위험을 수반하므로 당사 C/S회사(STS) 또는
현지 대리점(Local Agent)으로 문의하여 조치
주 의
Chapter 5
월간 점검
SM471 Maintenance Handbook
55
Chapter 5
Fast & Flexible Chip Shooter

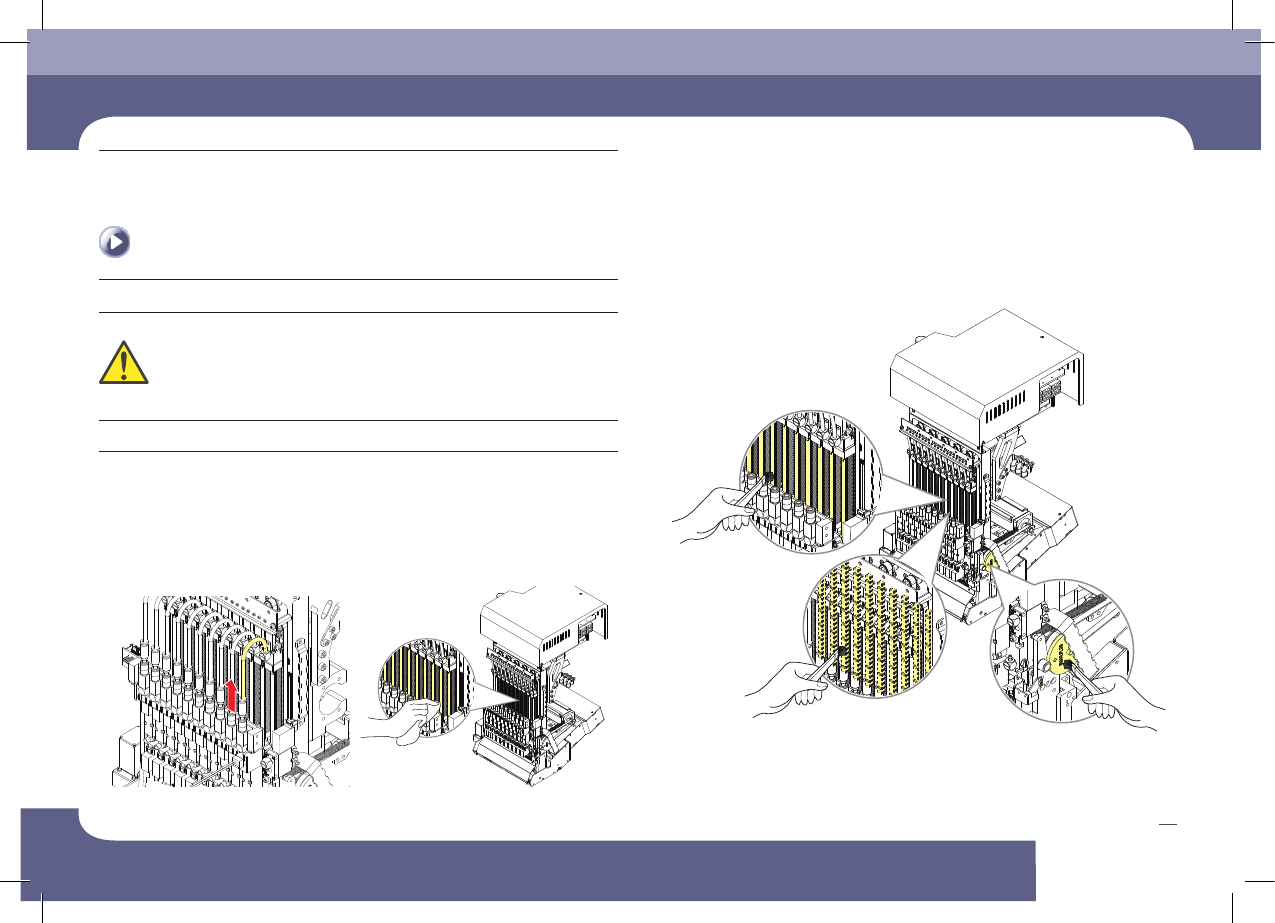

3. Vacuum Filter를 Tube에서 분리하여 공간을 확보한 후 극세사 천을 이용하여
LM Guide Rail 및 Ball Screw를 청소
- Rear Head Assembley도 동일하게 작업합니다.
월간 점검
극세사 천, 편도붓, 주유기, Grease :EP2 (SHELL)
Head Spindle, Mirror CAM 청소 및 도포
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
4. 작은 편도붓을 사용하여 Grease를 도포
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시기 바람
주 의
