Chapte r 5 월간 점검 SM471 M aintenance Handbook 61 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er A1 A4 A2 A3 B1 B4 B3 B2 A1 A2 B1 B2 A3 A4 B3 B4 월간 점검 4. Grease 주유기를 이용하여 Grease를 주유
SM471 Maintenance Handbook
60
Chapter 5
Fast & Flexible Chip Shooter
월간 점검
극세사 천, 편도붓, 주유기, Grease : AFE (THK)
Y Frame LM Guide 청소 및 주유
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 극세사 천을 이용하여 LM Guide Rail 청소
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하여야 함.
그 외의 방법으로 주유를 하지 않음
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시기 바람
주 의
Chapter 5
월간 점검
SM471 Maintenance Handbook
61
Chapter 5
Fast & Flexible Chip Shooter

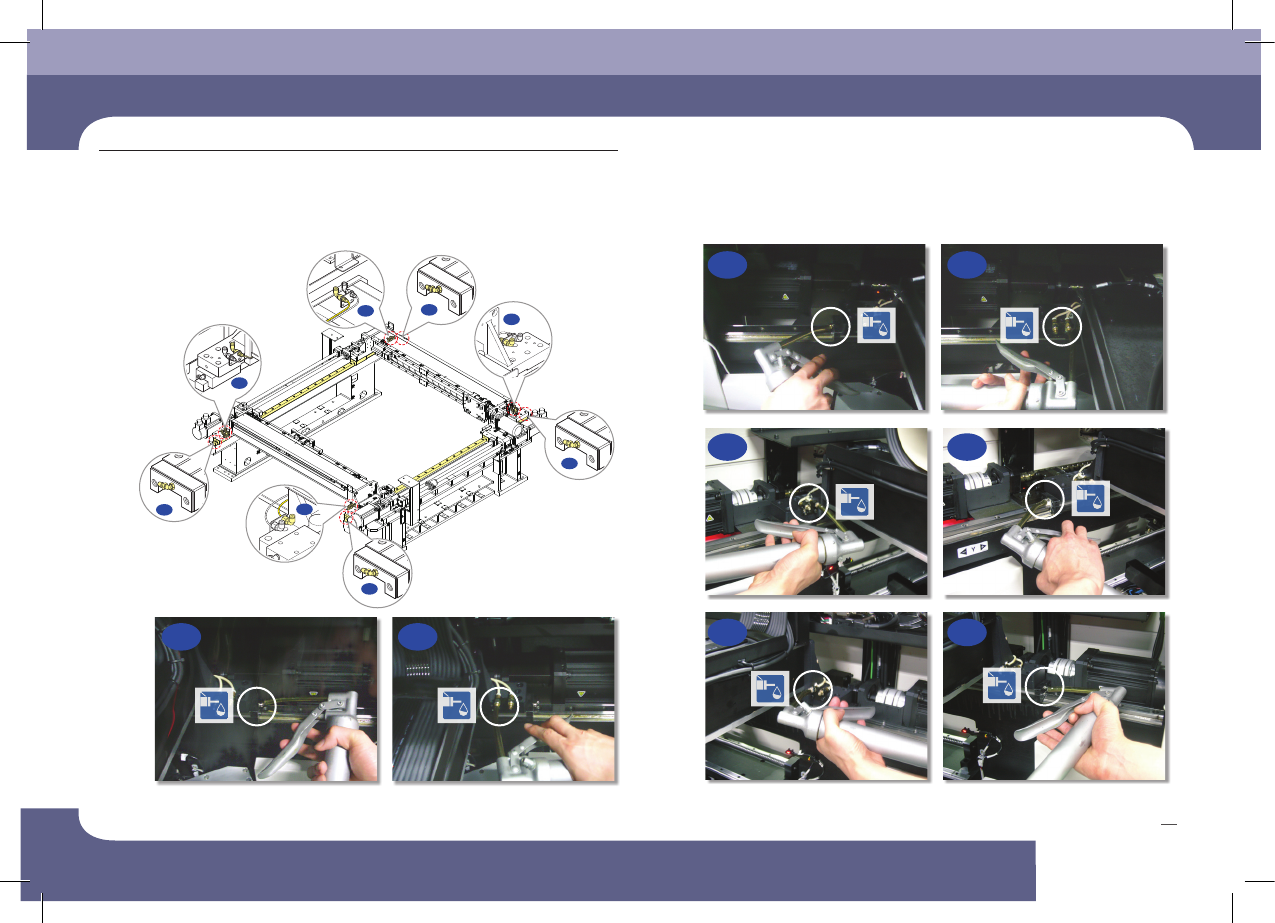

A1
A4
A2
A3
B1
B4
B3
B2
A1 A2
B1 B2
A3 A4
B3 B4
월간 점검
4. Grease 주유기를 이용하여 Grease를 주유
SM471 Maintenance Handbook
62
Chapter 5
Fast & Flexible Chip Shooter
월간 점검
5. Front/Rear X Frame을 앞, 뒤로 3회 왕복 이동
6. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
