Chapte r 5 월간 점검 SM471 M aintenance Handbook 63 Cha pter 5 Fas t & Fl ex ibl e Chip Sho ot er 월간 점검 극세사 천, 편도붓, 주유기, Grease :EP2 (SHELL) Y Frame Ball Screw 청소 및 주유 유 지보 수 도 구 조치 1. “Front X Frmae의 전면이동 (Page 9)”과 “Re…
SM471 Maintenance Handbook
62
Chapter 5
Fast & Flexible Chip Shooter
월간 점검

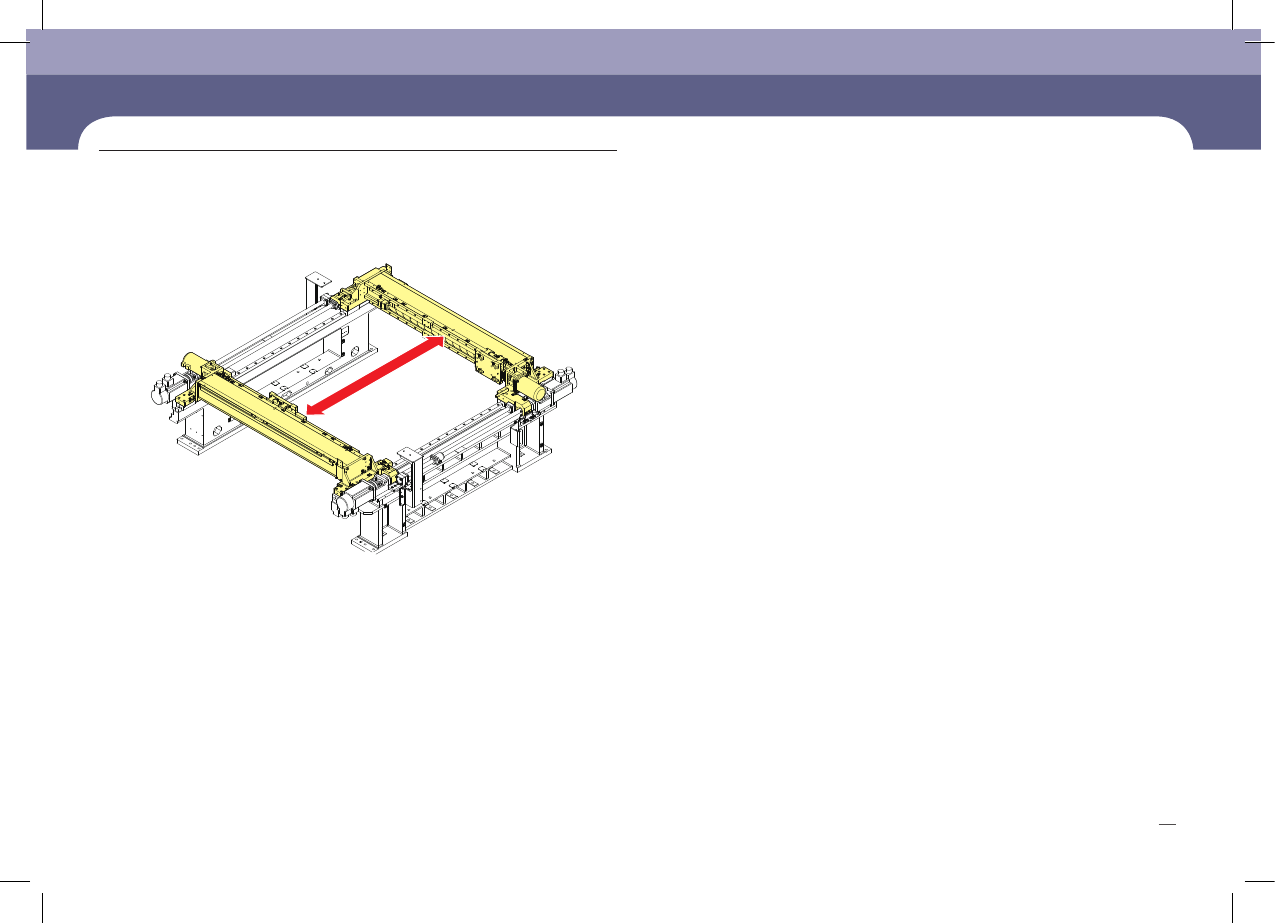

5. Front/Rear X Frame을 앞, 뒤로 3회 왕복 이동
6. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
Chapter 5
월간 점검
SM471 Maintenance Handbook
63
Chapter 5
Fast & Flexible Chip Shooter
월간 점검
극세사 천, 편도붓, 주유기, Grease :EP2 (SHELL)
Y Frame Ball Screw 청소 및 주유
유지보수 도구
조치

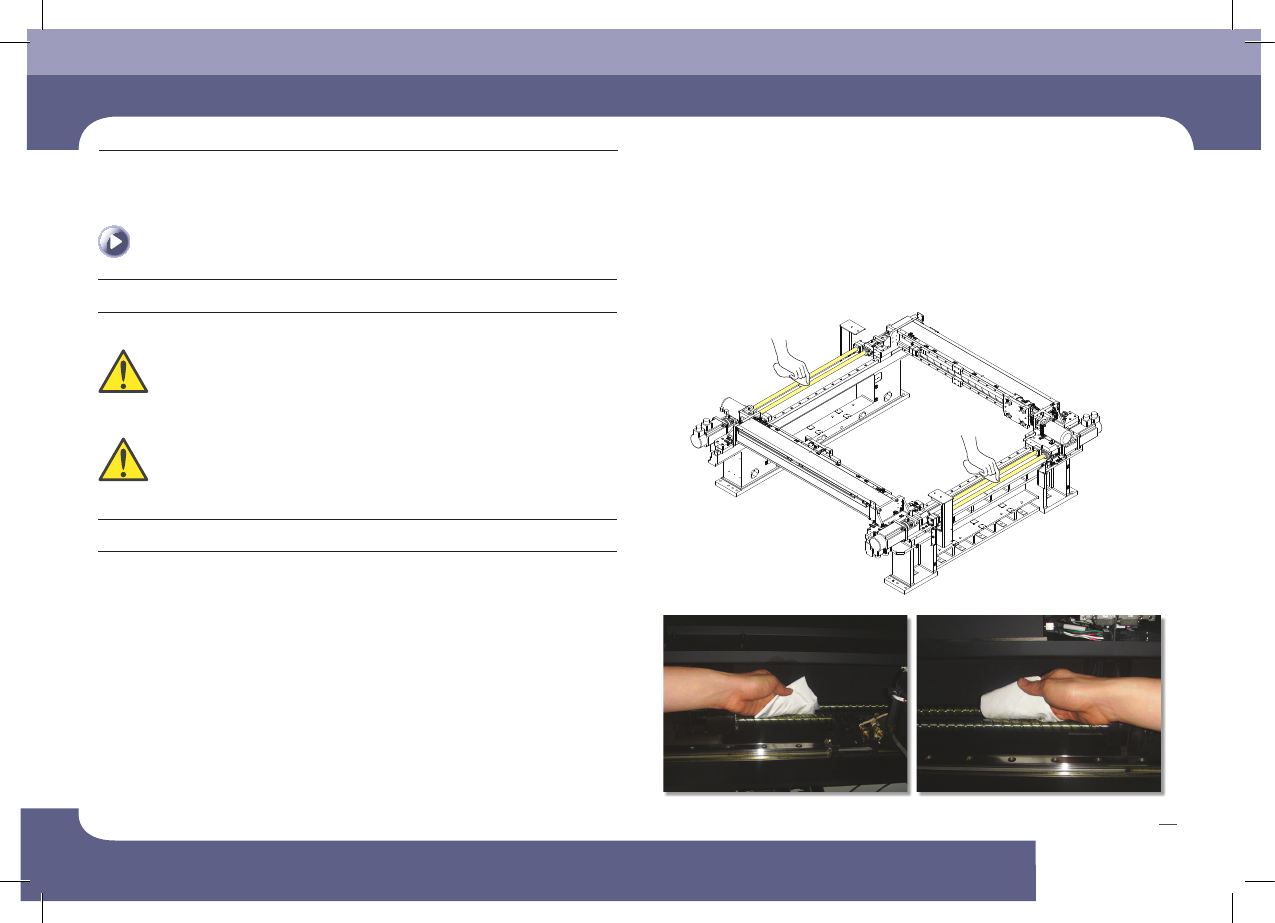

1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 극세사 천을 이용하여 Ball Screw 청소
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하여야 함.
그 외의 방법으로 주유를 하지 않음
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시기 바람
주 의
SM471 Maintenance Handbook
64
Chapter 5
Fast & Flexible Chip Shooter

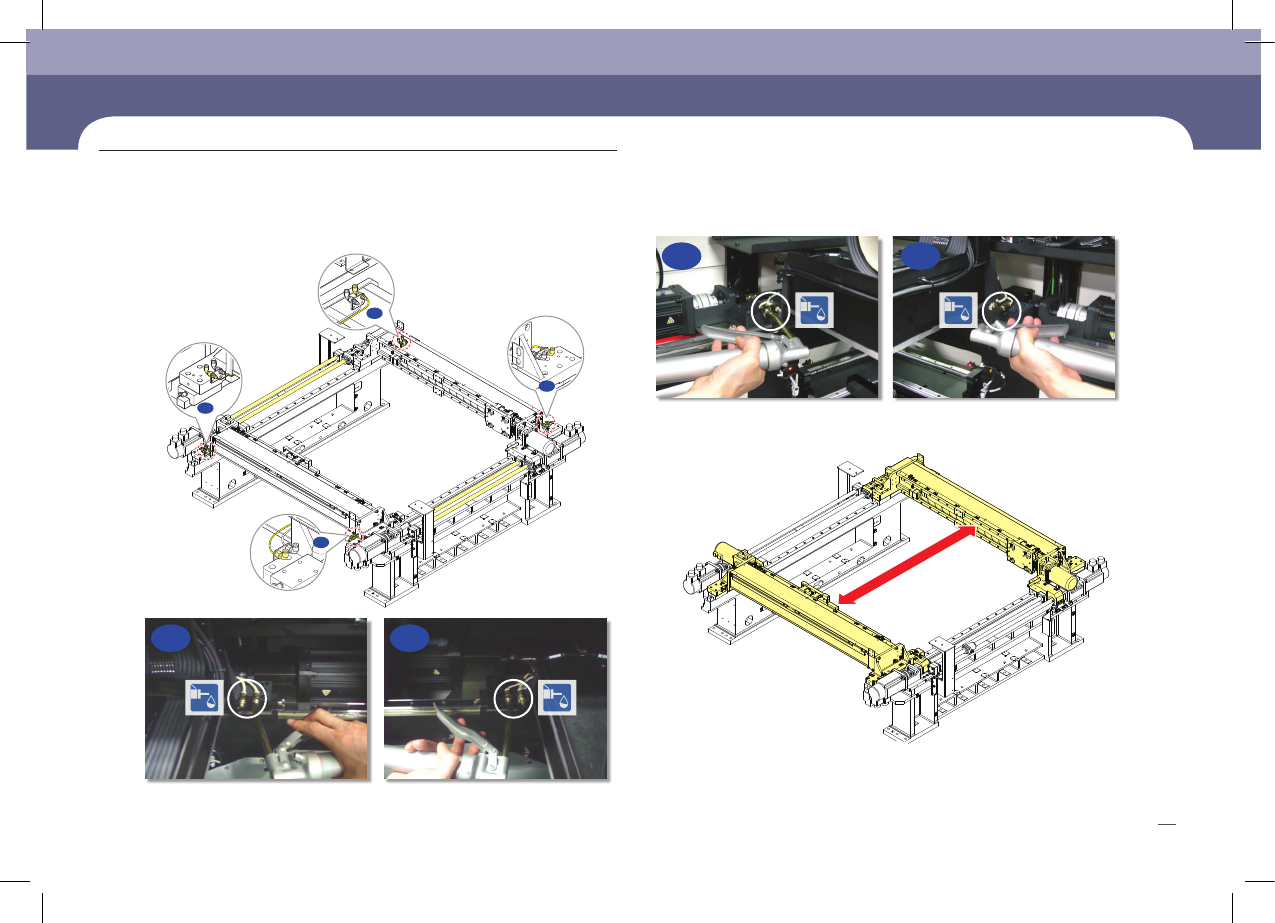

A1
A2
B1
B2
A1 B1
A2 B2
월간 점검
4. Grease 주유기를 이용하여 Grease를 주유
5. X Frame을 앞, 뒤로 3회 왕복 이동
6. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
