SM471 M aintenance Handbook 70 Cha pter 6 Fas t & Fl ex ibl e Chip Sho ot er 해당 부위의 청소시 장비에 부착된 스티커의 떨어짐을 방지할 수 있 음 기타 점검 깨끗한 천 Cover 청소 유 지보 수 도 구 대전방지 알코올로 세척하지 마십시오. Cover의 대전방지 코팅이 제거될 수 있습니다. 주 의
Chapter 5
월간 점검
SM471 Maintenance Handbook
69
Chapter 5
Fast & Flexible Chip Shooter
① 'PCB Edit' 메뉴 선택
② 'Board' 하위메뉴 선택
③ <7. Board Size>영역에 Y방향 최소크기 입력 후, <Conv.Width> 버튼 클릭한 다음에
최대크기 값을 입력 후, <Conv.Width>버튼을 클릭
1
2
3
월간 점검
7. Grease가 전체적으로 분포되도록 Conveyor의 최소폭(40mm)에서 최대폭
(300mm, Option인 경우 350mm)까지 3~4회 왕복
8. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
SM471 Maintenance Handbook
70
Chapter 6
Fast & Flexible Chip Shooter
해당 부위의 청소시 장비에 부착된 스티커의 떨어짐을 방지할 수 있음
기타 점검
깨끗한 천
Cover 청소
유지보수 도구
대전방지 알코올로 세척하지 마십시오.
Cover의 대전방지 코팅이 제거될 수 있습니다.
주 의
Chapter 6
기타 점검
SM471 Maintenance Handbook
71
Chapter 6
Fast & Flexible Chip Shooter

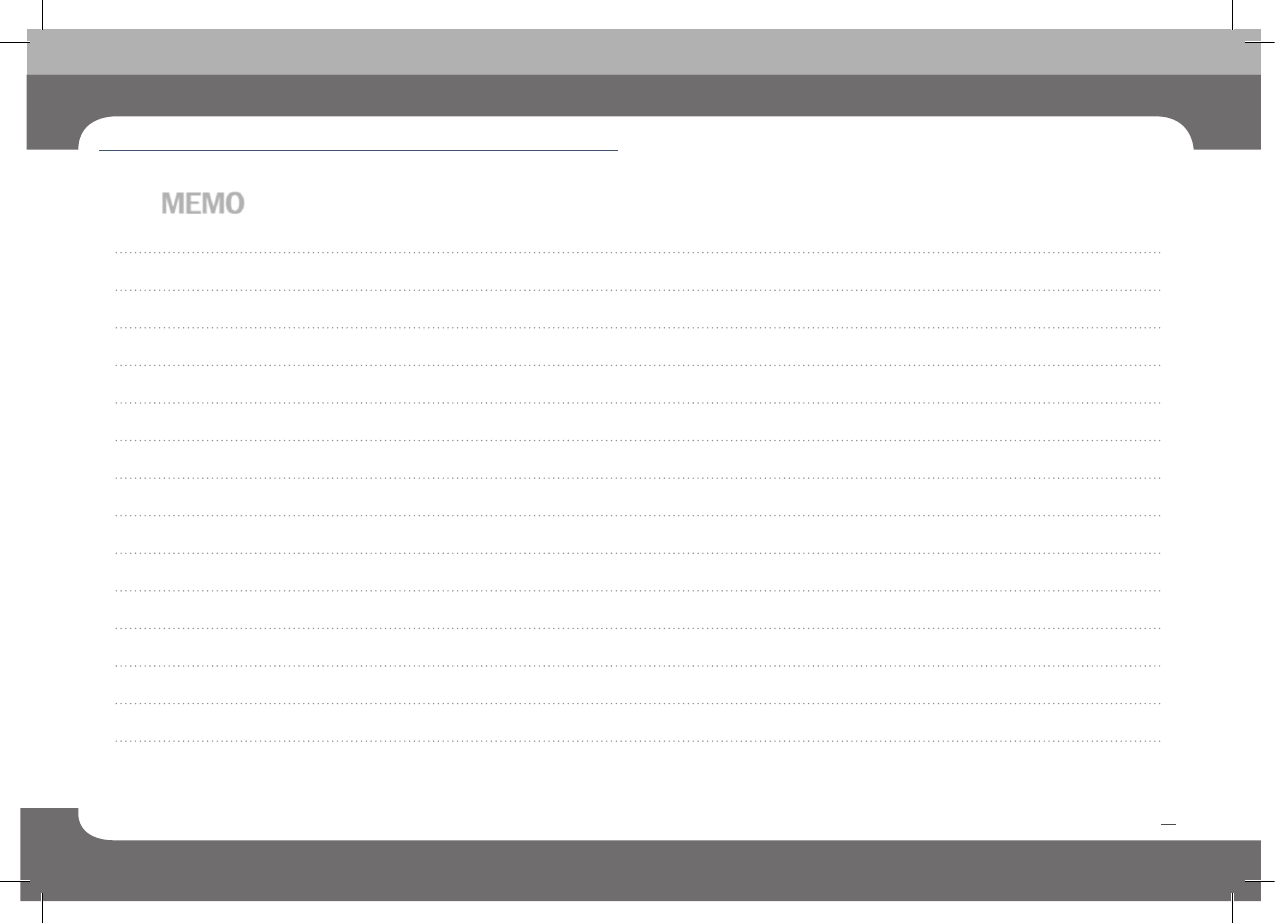

MEMO
