NPM-D3规格说明书 - 第105页
NPM-D3 2014.0428 - 99 - C-1 希望更换贴装头。 Customer 工作台 ・ 预备贴装头附属贴装头盒 ・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。 ・ 不附属吸嘴交换器、侧面照明，请在选购件中选择。 ・ 是 NPM 系列专用。 (NPM-W, NPM-TT 不可对应 2 吸嘴贴 装头 ) ※ NPM-D3 上不能使用常规的 16 吸嘴贴装头。 ( 只能使用轻量 16 吸嘴贴装头。 ) Custome…
NPM-D3 2014.0428
- 98 -
B-11
希望通过托盘供给元件进行贴装。
On-site

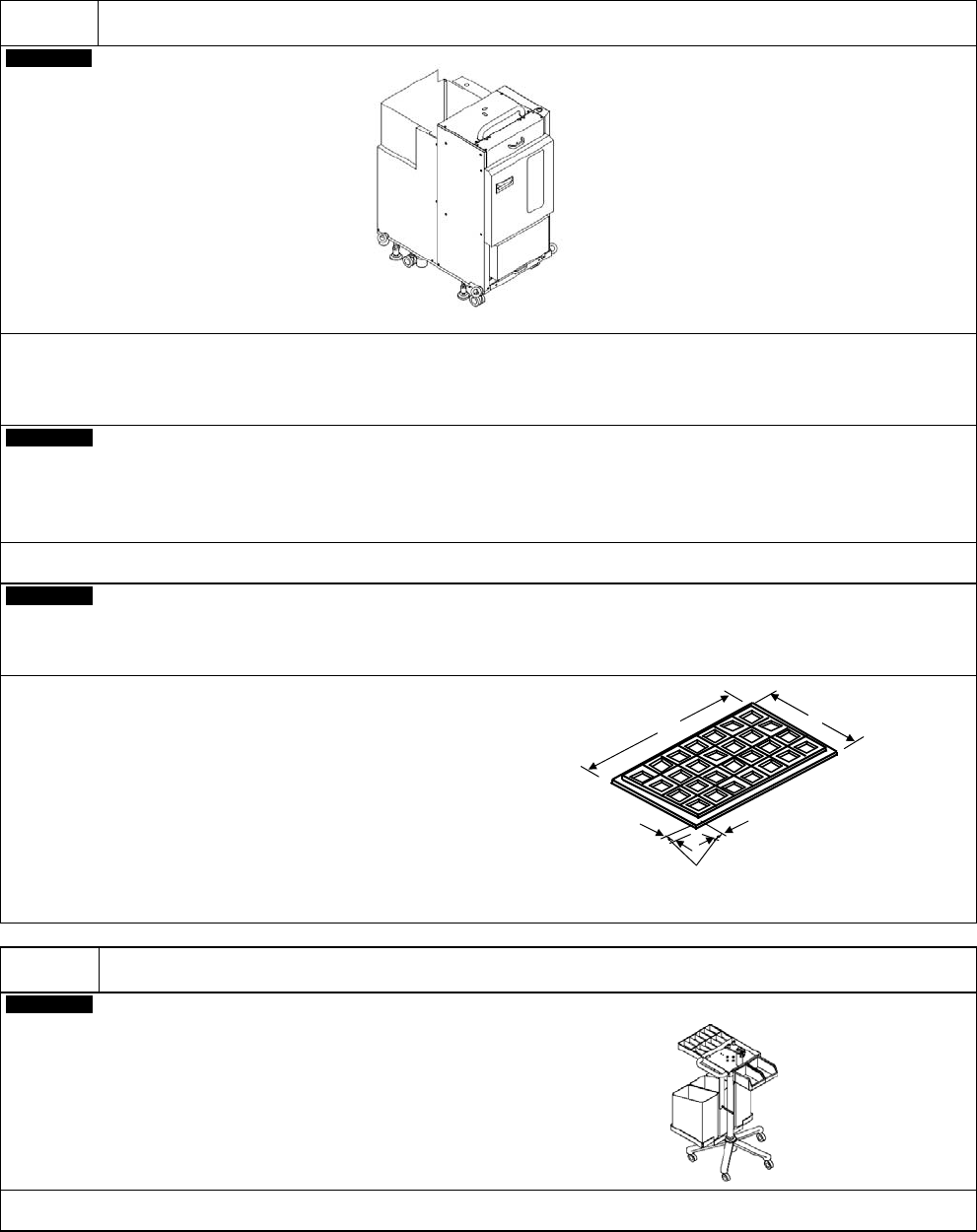

托盘供料器
・ 主体规格是托盘供料器对应时，通过连接托盘供料器，可以供给托盘元件。
・ 托盘供料器，与 NPM-D2/ D/ TT/ W, NPM 以及 AM100 都可以通用。(托盘供料器安装支架是各机种专用。)
※ 与 2D 检查头的组合，请另外商洽。
Customer
追加多层托盘料箱
(15 mm
间距
× 10
层
)
追加托盘板
追加元件排出用托盘
・ 需要时请选择追加。
Customer
真空成形托盘用板
真空成形托盘用板
(
磁铁固定型
)
・ 使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 230 × 318 mm
B-12
希望提高编带拼接的作业性。
Customer
接料台车
・ 是为了提高编带拼接作业性的台车。
(
智能编带料架用
)
标准附属品
・多层托盘箱: 2 个
・托盘板: 21 张
・元件排出用托盘: 1 张
15 mm
以下
(
磁铁固定型
: 10 mm
以下
)
W
L
NPM-D3 2014.0428
- 99 -
C-1
希望更换贴装头。
Customer

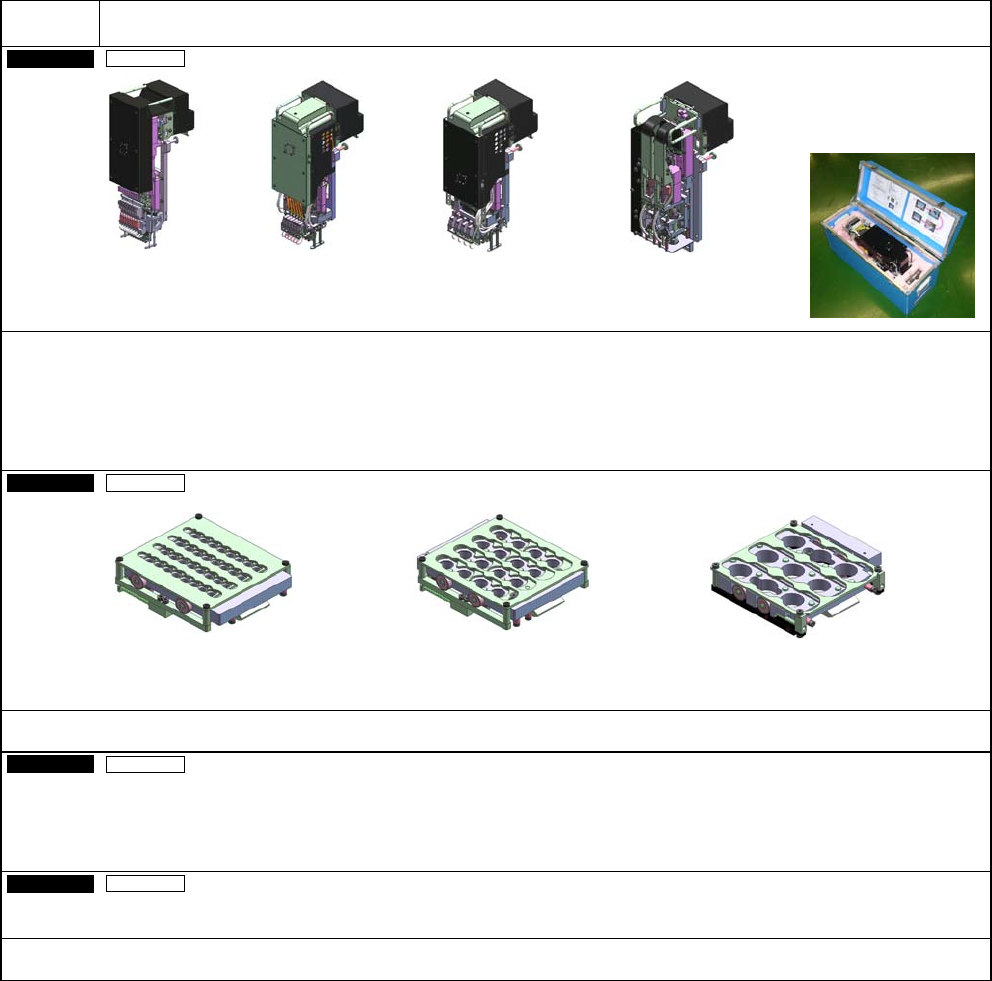

工作台
・ 预备贴装头附属贴装头盒
・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。
・ 不附属吸嘴交换器、侧面照明，请在选购件中选择。
・ 是 NPM 系列专用。(NPM-W, NPM-TT 不可对应 2 吸嘴贴装头)
※
NPM-D3
上不能使用常规的
16
吸嘴贴装头。
(
只能使用轻量
16
吸嘴贴装头。
)
Customer
工作台
・ 是
NPM
系列专用。
(NPM-W, NPM-TT
不可对应
2
吸嘴贴装头
)
On-site
工作台
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3(
附带侧面照明
)
On-site
工作台
预备侧面照明
・ BGA/ CSP 的焊锡球识别时，是必需照明。
预备
轻量 16 吸嘴贴装头
※
贴装头盒
预备
12 嘴贴装头
预备
8 吸嘴贴装头
预备
2 嘴贴装头
预备吸嘴交换器
(16/ 12 吸嘴贴装头用)
预备吸嘴交换器
(8 吸嘴贴装头用)
预备吸嘴交换器
(2 吸嘴贴装头用)
NPM-D3 2014.0428
- 100 -
C-2
希望补正基板高度
(
弯曲
)
，提高贴装、点胶品质。
On-site
工作台

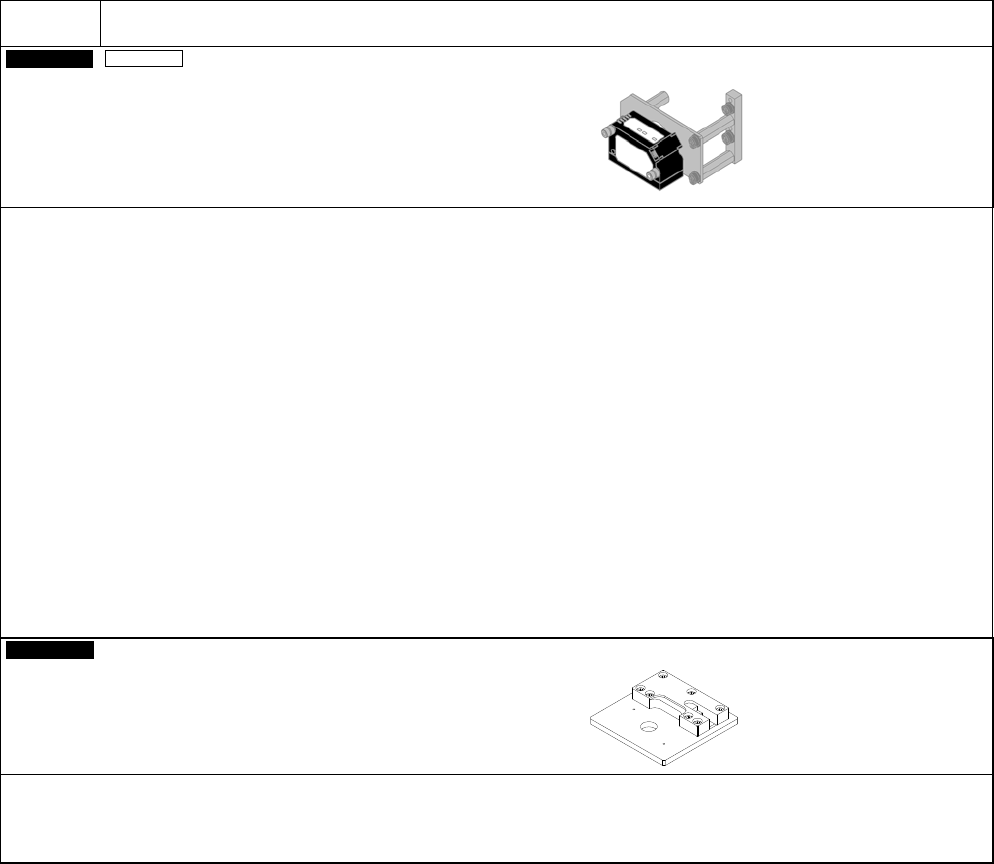

高度传感器
・ 高度传感器对应贴装头、点胶头。
对应贴装头和点胶头时，各自功能不同。(功能无法通用。)
＜基板弯曲补正(贴装头)＞
・ 测定基板全体的高度(弯曲)，控制贴装高度。
测定时间: 2.0 s (在 350 × 300 mm 基板测定 9 点的最佳条件下)
・ 高度传感器，请选择安装在生产线前端的 NPM-D3(贴装头 + 贴装头)。
单轨模式生产时只选择前侧，双轨模式生产时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效。
・ 所测定的数据，传送到下游的 NPM-D3。
＜基板局部范围的高度补正(点胶头)＞
・ 在描绘点胶位置附近的复数点测定基板高度(弯曲)，补正为最佳的点胶嘴高度。
测定时间: 0.5 s (在 30 × 30 mm 测定 4 个角部的最佳条件下)
・ 可以补正打点点胶时的点胶嘴高度。(局部范围)
・ 高度传感器，请选择安装在搭载了点胶头的轴。
・ 不进行测定数据的传接。
・ 详细请参照「4.8 识别单元构成」。
Customer
高度传感器的校正治具
・ 进行高度传感器的直线性和偏移量校正。
・ 第一次购买高度传感器时需要购买此治具。
・ 与 NPM-D2/ D/ TT/ W, AM100 可以通用。
