NPM-D3 2014.0428 - 23 - ■ 点胶规格 ・ 交换台车规格 ( 在后侧不可安装托盘供料器 ) ・ 托盘供料器规 格 ( 在后侧可安装托盘供料器或者交换台车 ※ 5 ) ※ 1 不可同时选择前后两个点胶头。 ※ 2 不可前后都选「无工作头」。 ※ 3 后侧是托盘供料器时，轻量 16 吸嘴贴装头、 12 吸嘴贴装头不能对应。 ※ 4 安全盖可以用交换台车或者托盘供料器代用。 ※ 5 「托盘供料器规格」使用交换台车时，需要…
NPM-D3 2014.0428
- 22 -
■ 检查规格
・ 交换台车规格
(在后侧不可安装托盘供料器)
・ 托盘供料器规格
(在后侧可安装托盘供料器或者交换台车
※2
)
※ 与托盘供料器的安装，请另外商洽。
※1 检查头只可选择前侧。
1 台检查头，不可同时进行锡膏检查和元件检查。
※2 使用交换台车时，需要交换台车切换单元(选购件)。
※ 锡膏检查时，请设置在 NPM-D3 生产线的最上游。
■ 数据编制
所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)
NPM-DGS 用的硬件，请客户准备。
Remarks
在特殊规格时，有时会出现不适合 CE 标记规格的情况。
交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
供给部
:
后侧
・交换台车
・安全盖
(
交换台车规格
)
贴装头: 前侧
・
2D
检查头
A
※
1
・
2D
检查头
B
※
1
・检查头对应单元
・安全盖
贴装头: 后侧
・16 吸嘴贴装头
(轻量类型)
・12 吸嘴贴装头
・8 吸嘴贴装头
・2 吸嘴贴装头
・无工作头
:
多功能识别照相机
:
吸嘴交换器
:
校正治具
供给部
:
后侧
・交换台车
※
2
・安全盖
(
托盘供料器规格
)
・安全盖
(
交换台车规格
)
・检查头对应单元
・安全盖
贴装头: 后侧
・16 吸嘴贴装头
(轻量类型)
・12 吸嘴贴装头
・8 吸嘴贴装头
・2 吸嘴贴装头
・无工作头
贴装头: 前侧
・
2D
检查头
A
※
1
・
2D
检查头
B
※
1
:
多功能识别照相机
:
吸嘴交换器
:
校正治具
NPM-D3 2014.0428
- 23 -
■ 点胶规格
・ 交换台车规格
(在后侧不可安装托盘供料器)
・ 托盘供料器规格
(在后侧可安装托盘供料器或者交换台车
※5
)
※1 不可同时选择前后两个点胶头。
※2 不可前后都选「无工作头」。
※3 后侧是托盘供料器时，轻量 16 吸嘴贴装头、12 吸嘴贴装头不能对应。
※4 安全盖可以用交换台车或者托盘供料器代用。
※5「托盘供料器规格」使用交换台车时，需要交换台车切换单元(选购件)。
※ 1条生产线只可选择 1 台点胶头。
1 条生产线需要 2 台以上的点胶头时，请另行商洽。
※ 进行打点点胶时，请设置在 NPM-D3 生产线的最上游。
※ 进行打点点胶时，建议在点胶结束后进行实装。(在 NPM-DGS 可设定)
■ 数据编制
所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)
NPM-DGS 用的硬件，请客户准备。
Remarks
在特殊规格时，有时会出现不适合 CE 标记规格的情况。
交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
贴装头
:
前侧/后侧
・16 吸嘴贴装头
(轻量类型)
・12 吸嘴贴装头
・8 吸嘴贴装头
・
2
吸嘴贴装头
・点胶头
※
1
・无工作头
※
2
供给部
:
后侧
・交换台车
・安全盖
(
交换台车规格
)
※
4
供给部
:
前侧
・交换台车
・安全盖
※
4
供给部
:
后侧
・托盘供料器
・交换台车
※
5
・安全盖
(
托盘供料器规格
)
※
4
・安全盖
(
交换台车规格
)
※
4
供给部
:
前侧
・交换台车
・安全盖
※
4
贴装头
:
前侧/后侧
・16 吸嘴贴装头
※3
(轻量类型)
・12 吸嘴贴装头
※3
・8 吸嘴贴装头
・
2
吸嘴贴装头
・点胶头
※
1
・无工作头
※
2
:
多功能识别照相机
:
吸嘴交换器或者
试点胶单元
:
多功能识别照相机
:
吸嘴交换器或者
试点胶单元
NPM-D3 2014.0428
- 24 -

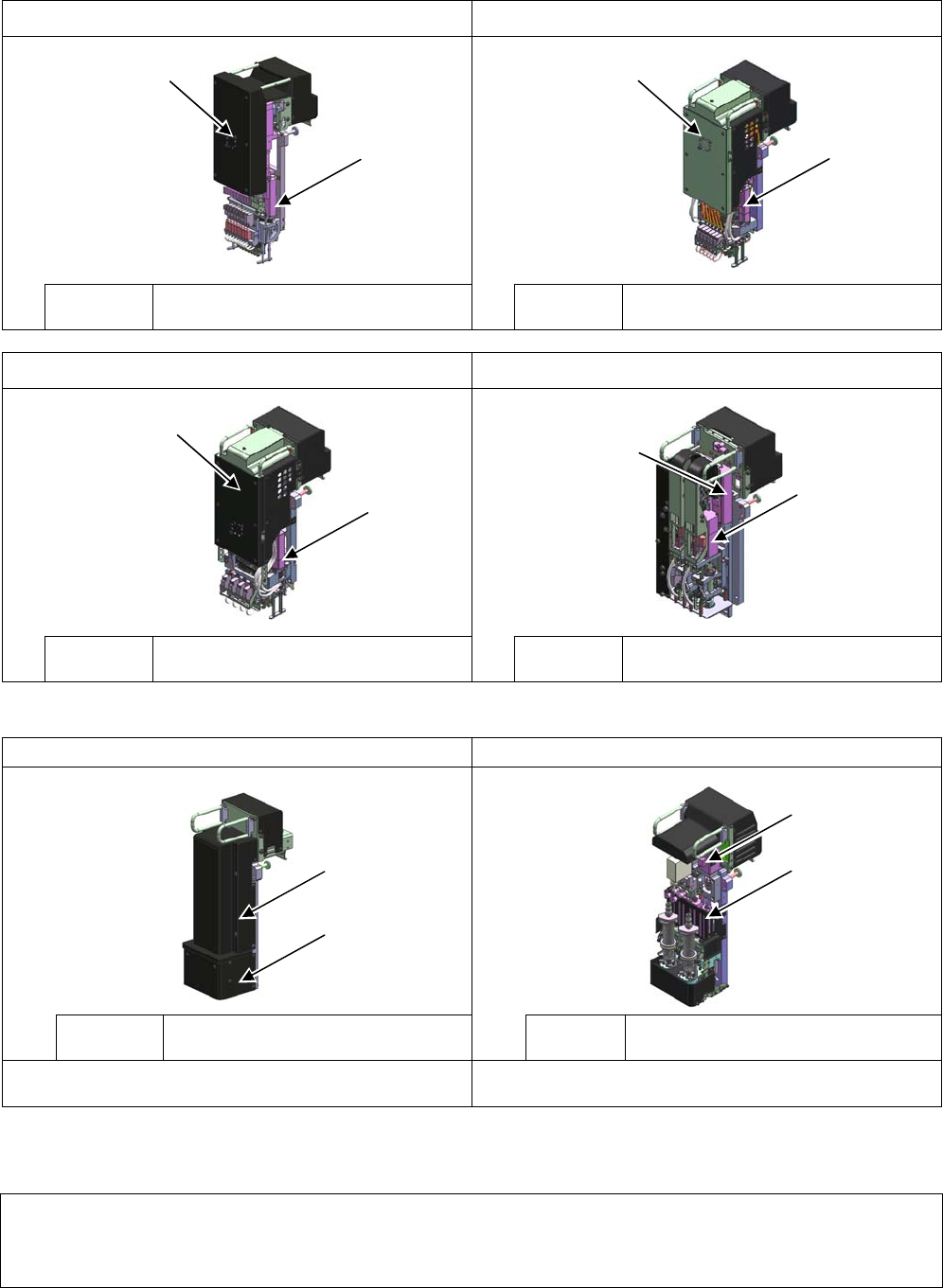

4.1 工作头构成
■ 贴装头
轻量 16 吸嘴贴装头 12 吸嘴贴装头
附属品
吸嘴交换器
(16/ 12 吸嘴贴装头用)
附属品
吸嘴交换器
(16/ 12 吸嘴贴装头用)
8 吸嘴贴装头 2吸嘴贴装头
附属品
・吸嘴交换器(8 吸嘴贴装头用)
・侧面照明
附属品
・吸嘴交换器(2 吸嘴贴装头用)
・侧面照明
■ 其他工作头
2D 检查头(A/B)
点胶头
A: 分辨率 18 μm
B: 分辨率 9 μm
附属品
检查头对应单元
(检查 BOX、校正治具)
附属品
・试点胶单元
・擦拭站
请必须选择安全盖。
请必须选择安全盖。
(安装交换台车或者托盘供料器时不需要。)
Remarks
以上附属品中，不包括预备工作头。
选择预备工作头时，请同时选择各工作头对应的选购件。
(详细请参照「9. 选购件」。)
上下用马达
(Z
轴
)
CCD
照相机
(
外罩内部
)
LED
照明
(
外罩内部
)
旋转用马达
(θ, SC
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
旋转用马达
(θ
轴
)
