NPM-D3 2014.0428 - 24 - 4.1 工作头构成 ■ 贴装头 轻量 16 吸嘴贴装头 12 吸嘴贴装头 附属品 吸嘴交换器 (16/ 12 吸嘴贴装 头用 ) 附属品 吸嘴交换器 (16/ 12 吸嘴贴装 头用 ) 8 吸嘴贴装头 2 吸嘴贴装头 附属品 ・ 吸嘴交换器 (8 吸嘴贴装头用 ) ・ 侧面照明 附属品 ・ 吸嘴交换器 (2 吸嘴贴装头用 ) ・ 侧面照明 ■ 其他工作头 2D 检查头 (A/B) 点胶头 …

100%1 / 129
NPM-D3 2014.0428
- 23 -
■ 点胶规格
・ 交换台车规格
(在后侧不可安装托盘供料器)
・ 托盘供料器规格
(在后侧可安装托盘供料器或者交换台车
※5
)
※1 不可同时选择前后两个点胶头。
※2 不可前后都选「无工作头」。
※3 后侧是托盘供料器时，轻量 16 吸嘴贴装头、12 吸嘴贴装头不能对应。
※4 安全盖可以用交换台车或者托盘供料器代用。
※5「托盘供料器规格」使用交换台车时，需要交换台车切换单元(选购件)。
※ 1条生产线只可选择 1 台点胶头。
1 条生产线需要 2 台以上的点胶头时，请另行商洽。
※ 进行打点点胶时，请设置在 NPM-D3 生产线的最上游。
※ 进行打点点胶时，建议在点胶结束后进行实装。(在 NPM-DGS 可设定)
■ 数据编制
所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)
NPM-DGS 用的硬件，请客户准备。
 Remarks 
在特殊规格时，有时会出现不适合 CE 标记规格的情况。
交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
贴装头
:
前侧/后侧
・16 吸嘴贴装头
(轻量类型)
・12 吸嘴贴装头
・8 吸嘴贴装头
・
2
吸嘴贴装头
・点胶头
※
1
・无工作头
※
2
供给部
:
后侧
・交换台车
・安全盖
(
交换台车规格
)
※
4
供给部
:
前侧
・交换台车
・安全盖
※
4
供给部
:
后侧
・托盘供料器
・交换台车
※
5
・安全盖
(
托盘供料器规格
)
※
4
・安全盖
(
交换台车规格
)
※
4
供给部
:
前侧
・交换台车
・安全盖
※
4
贴装头
:
前侧/后侧
・16 吸嘴贴装头
※3
(轻量类型)
・12 吸嘴贴装头
※3
・8 吸嘴贴装头
・
2
吸嘴贴装头
・点胶头
※
1
・无工作头
※
2
:
多功能识别照相机
:
吸嘴交换器或者
试点胶单元
:
多功能识别照相机
:
吸嘴交换器或者
试点胶单元
NPM-D3 2014.0428
- 24 -
4.1 工作头构成
■ 贴装头
轻量 16 吸嘴贴装头 12 吸嘴贴装头
附属品
吸嘴交换器
(16/ 12 吸嘴贴装头用)
附属品
吸嘴交换器
(16/ 12 吸嘴贴装头用)
8 吸嘴贴装头 2吸嘴贴装头
附属品
・吸嘴交换器(8 吸嘴贴装头用)
・侧面照明
附属品
・吸嘴交换器(2 吸嘴贴装头用)
・侧面照明
■ 其他工作头
2D 检查头(A/B)
点胶头
A: 分辨率 18 μm
B: 分辨率 9 μm
附属品
检查头对应单元
(检查 BOX、校正治具)
附属品
・试点胶单元
・擦拭站
请必须选择安全盖。
请必须选择安全盖。
(安装交换台车或者托盘供料器时不需要。)
 Remarks 
以上附属品中，不包括预备工作头。
选择预备工作头时，请同时选择各工作头对应的选购件。
(详细请参照「9. 选购件」。)
上下用马达
(Z
轴
)
CCD
照相机
(
外罩内部
)
LED
照明
(
外罩内部
)
旋转用马达
(θ, SC
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
(
外罩内部
)
旋转用马达
(θ
轴
)
上下用马达
(Z
轴
)
旋转用马达
(θ
轴
)
NPM-D3 2014.0428
- 25 -

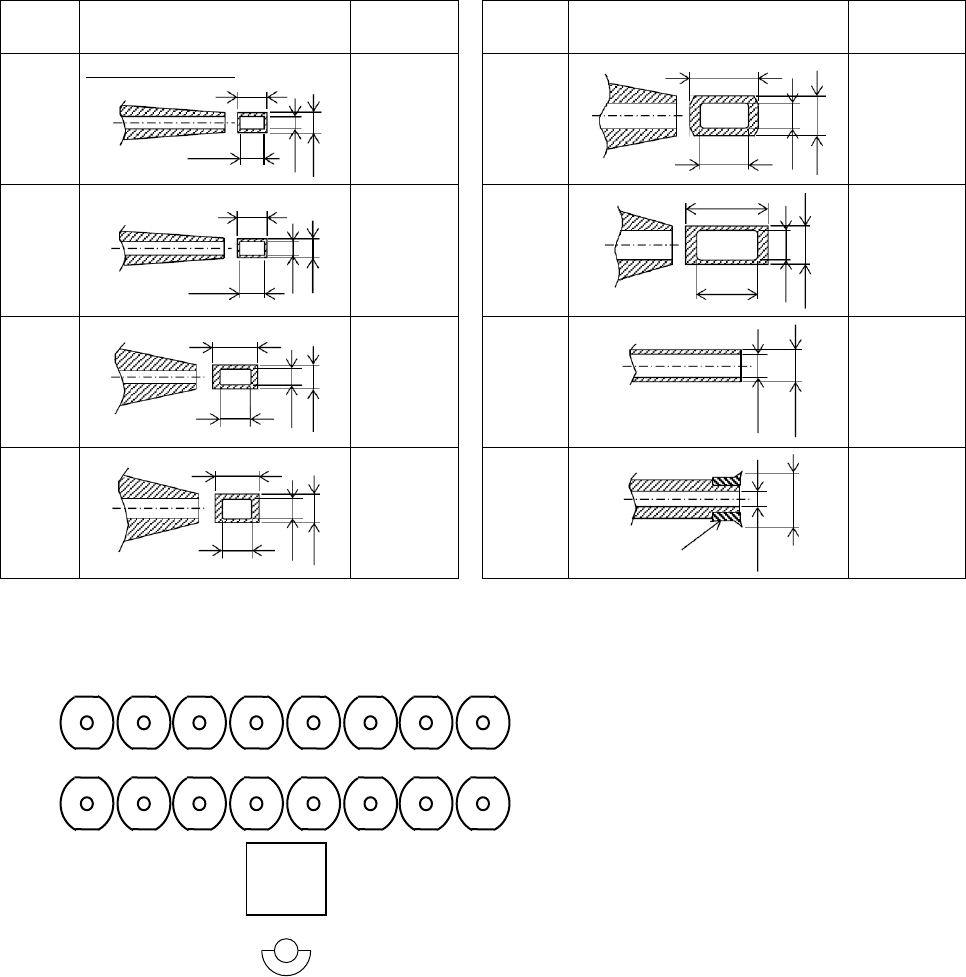

4.2 贴装吸嘴种类和构成
根据客户生产形态可以选择最佳组合，吸嘴都是选购件。
[吸嘴形状和吸嘴 No.]
・孔形状，只表示最大尺寸。与实际形状不同。
・No.末尾含有“C”的吸嘴，尖端材料是陶瓷。
・吸嘴 No.有“N”的吸嘴，2D 代码经过吸嘴凸缘加工的 NPM 系列专用的吸嘴。
2D 代码的吸嘴，进行吸嘴 No.的校对，可以检测出吸嘴的安装错误。
・吸嘴 No.没有“N”的吸嘴，与 CM 系列(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)为共通的吸嘴。
・识别方式根据元件决定。
■ 16 吸嘴贴装头，12 吸嘴贴装头用吸嘴
No.
尖端形状
(单位: mm)
对象元件
(代表例)
No.
尖端形状
(单位: mm)
对象元件
(代表例)
276S
276SN
轻量 16 吸嘴贴装头专用
0.3
0.1
0.2
0.24
03015R
230CS
230CSN
1.0
0.4
0.7
0.6
1005R/C
1608R/C
256CS
256CSN
0.39
0.17
0.32
0.3
0402R/C
235CS
235CSN
1.6
0.6
1.2
0.8
1608R/C
2012R/C
3216R/C
SS-Mini Tr/ Di
S-Mini Tr/Di
225CS
225CSN
0.6
0.27
0.4
0.35
0603R/C
240CS
240CSN
φ1.8
φ2.4
3216R/C
4532R/C
TAN-X
226CS
226CSN
0.6
0.3
0.4
0.5
0603R/C
1005R/C
140S
140SN
φ1.5
φ4
垫
Al 电解
SOP
■ 16 吸嘴贴装头的吸嘴布局
16 吸嘴贴装头的吸嘴布局和最多安装数量
(上图是俯视图)
※ 轻量 16 吸嘴贴装头的吸嘴，上述 8 种类是标准规格，也可使用 CM 系列的 12 吸嘴贴装头的吸嘴。
※ 不可使用 8 吸嘴贴装头的吸嘴。
※ 不可使用 AM100 的吸嘴。
基板识别
照相机
12 34
9
10 11
56
14 13 12
78
1615
