NPM-D3 2014.0428 - 29 - ■ 2 吸 嘴贴装头用吸嘴 异形芯片等真空吸着面的形状是特殊 情况时，通过特殊吸嘴能够对应。详细请与本公司联络。 No. 尖端形状 ( 单位 : mm) 对象元件 ( 代表例 ) No. 尖端形状 ( 单位 : mm) 对象元件 ( 代表例 ) 1582 1582N 0603R/C 1004 1004N SOP, SOJ QFP, PLCC BGA 1001 1001N 1005R/C 1…
NPM-D3 2014.0428
- 28 -

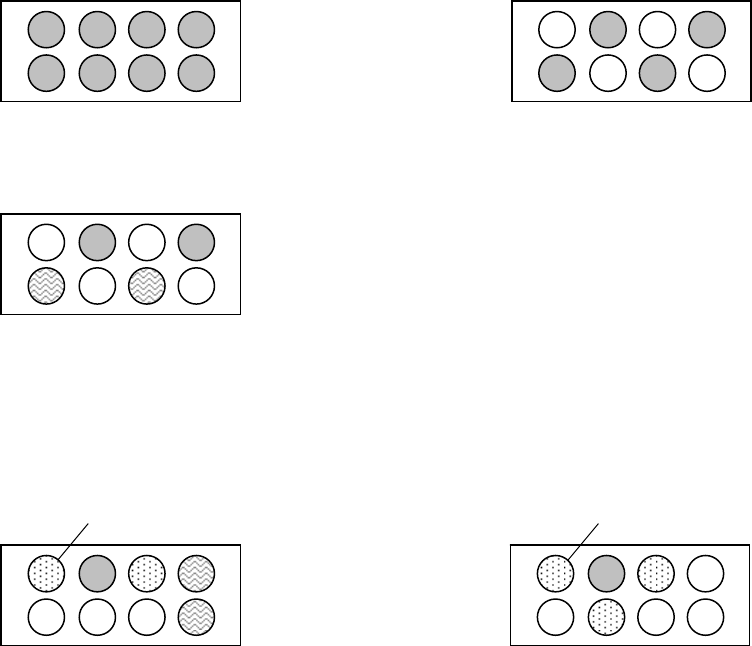

■ 能够吸着的元件尺寸和吸嘴配置
8 吸嘴贴装头能够吸着的元件尺寸如下。(●: 能够吸着，○: 不能吸着)
透过识别时能够吸着的元件尺寸是，12 × 12 mm 以下。
12 × 12 mm 以下的元件 超过 12 × 12 mm ~ 18 × 18 mm
(A × A ≦ 12 × 12) (12 × 12 ＜ A × A ≦ 18 × 18)
超过 18 × 18 mm ~ 24 × 24 mm
(18 × 18 ＜ A × A ≦ 24 × 24)
⑤, ⑦可以吸着 12 × 12 mm 以下的元件
※ 吸着超出 24 × 24 mm 元件时，在邻接贴装头需要吸嘴直径是 4 mm 以下的识别用吸嘴。
超过 24 × 24 mm ~ 28 × 28 mm 超过 28 × 28 mm ~ 32 × 32 mm
(24 × 24 ＜ A × A ≦ 28 × 28) (28 × 28 ＜ A × A ≦ 32 × 32)
④, ⑧可以吸着 12 × 12 mm 以下的元件
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
识别用吸嘴
(
φ
4
以下
):
①
,
③ 识别用吸嘴
(
φ
4
以下
):
①
,
③
,
⑥
NPM-D3 2014.0428
- 29 -
■ 2 吸嘴贴装头用吸嘴
异形芯片等真空吸着面的形状是特殊情况时，通过特殊吸嘴能够对应。详细请与本公司联络。
No.
尖端形状
(单位: mm)
对象元件
(代表例)
No.
尖端形状
(单位: mm)
对象元件
(代表例)
1582
1582N
0603R/C
1004
1004N
SOP, SOJ
QFP, PLCC
BGA
1001
1001N
1005R/C
1608R/C
2012R/C
SS-Mini Tr/Di
S-Mini Tr/Di
Mini Tr/Di
1005
1005N
SOJ
QFP, PLCC
BGA
1002
1002N
3216R/C
4532R/C
TAN-X/B/C/D
Al 电解-A/B/C
1006
1006N
※ 33 × 33 mm 以上的元件，
在 2 吸嘴中需要安装 1 个。
1003
1003N
Al 电解-D/E/F
SOP, SOJ
PLCC
BGA, CSP
※ 从生产率的观点，0603 芯片推荐 16 吸嘴贴装头、12 吸嘴贴装头或者 8 吸嘴贴装头进行贴装。
■ 2 吸嘴贴装头的吸嘴布局
2 吸嘴贴装头的吸嘴布局和最多安装数量
(上图是俯视图)
※ 不可使用 AM100 的吸嘴。
4
φ
3
φ
6
22.5
根据吸着元件的组合，在不进行吸着
的贴装头上安装吸嘴
(
反射板
)
。
由于是吸着贴装头，提高识别稳定
性。
2.2
φ
1.5
φ
3
22.5
22.5
0.35
0.4
(
扩大图
)
0.18
0.65
0.6
φ
1.5
φ
3.5
φ
8
22.5
0.3
1
φ
2.4
φ
6
φ
10
22.5
0.3
22.5
0.9
φ
0.5
φ
1.3
基板识别
照相机
12
NPM-D3 2014.0428
- 30 -
■ 2 吸嘴贴装头用吸嘴(异形元件用)
※ 订购时请用型号。
吸嘴 No. 1551 / 1551N 1479 / 1479N 2405 / 2405N
型 号
KXFX05J7A00
N610127747AA (有 2D 代码)
KXFX05ASA00
N610117226AA (有 2D 代码)
KXFX05BVA00
N610117223AA (有 2D 代码)
形 状
(单位: mm)
最大元件重量 0.12 g 3.5 g 1.5 g
最大元件高度 28 mm 25.5 mm 28 mm
备 注 吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 27.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
吸嘴 No. 1404 / 1404N 1421 / 1421N 2467 / 2467N
型 号
KXFX0558A00
N610117224AA (有 2D 代码)
KXFX056AA00
N610117225AA (有 2D 代码)
KXFX05F9A00
N610128174AA (有 2D 代码)
形 状
(单位: mm)
最大元件重量 3.0 g 8.0 g 2.5 g
最大元件高度 28 mm 28 mm 28 mm
备 注
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
吸嘴长度: 22.5 mm
聚氨酯橡胶
φ
5
φ
3
聚氨酯橡胶
φ
5
1
2
3
5
1.4
3
φ
7
聚氨酯橡胶
φ
10
聚氨酯橡胶
8
2
4
