NPM-D3 2014.0428 - 40 - ■ 托 盘供料器 如果 NPM-D3 主体是托盘供料器规格，可以连接在后侧。 在前侧不可连接。 对象贴装头 : 8 吸嘴贴装头 、 2 吸嘴贴装头 ※ 如果前侧是 2D 检查头的情况，请另外商洽。 前侧 后侧
NPM-D3 2014.0428
- 39 -
对应元件
标 准 特 殊
SOP，SOJ，PLCC
(单位: mm)
标准对应的元件种类，尺寸范围以外，根据元件以及杆形状，
如下所示的尺寸范围也有能够对应的情况。
在使用前，经过实际的元件传送确认供给状态，或请与本公
司联络。
(单位: mm)
对应杆
(单位: mm)
搭载杆的数量
通过杆前端缺口的供给方法 通过芯片槽区块的供给方法
可搭载杆的数量按照表 1。 可搭载杆的数量按照表 1，表 2 中，以少为正。
表 1 表 2
元件宽度
W (mm)
能搭载杆数量
W ≦ 16 3
16 ＜ W ≦ 25 2
25 ＜ W ≦ 31 1
※ 复数搭载杆时，原则上只限于同一品种。
也能对应不同品种，但，杆的形状和尺寸会受限制。详细请与本公司联络。
杆宽度
Ws (mm)
能搭载杆数量
Ws ≦ 19 3
19 ＜ Ws ≦ 28 2
28 ＜ Ws ≦ 34 1
WLH
Min
892.5
Max
31 31 6
WLH
Min
---
Max
31 60 25
Ws Ls Hs
Min
- 300 -
Max
34 600 28
SOP
L W
H
L
W
W
L
W
L
SOJ PLCC
连接器
H
H
H
Ws
Hs
Ls
Ws
Hs
Ws
Hs
Ws
Hs
NPM-D3 2014.0428
- 40 -
■ 托盘供料器
如果 NPM-D3 主体是托盘供料器规格，可以连接在后侧。
在前侧不可连接。
对象贴装头: 8 吸嘴贴装头、2 吸嘴贴装头
※ 如果前侧是 2D 检查头的情况，请另外商洽。
前侧
后侧
NPM-D3 2014.0428
- 41 -

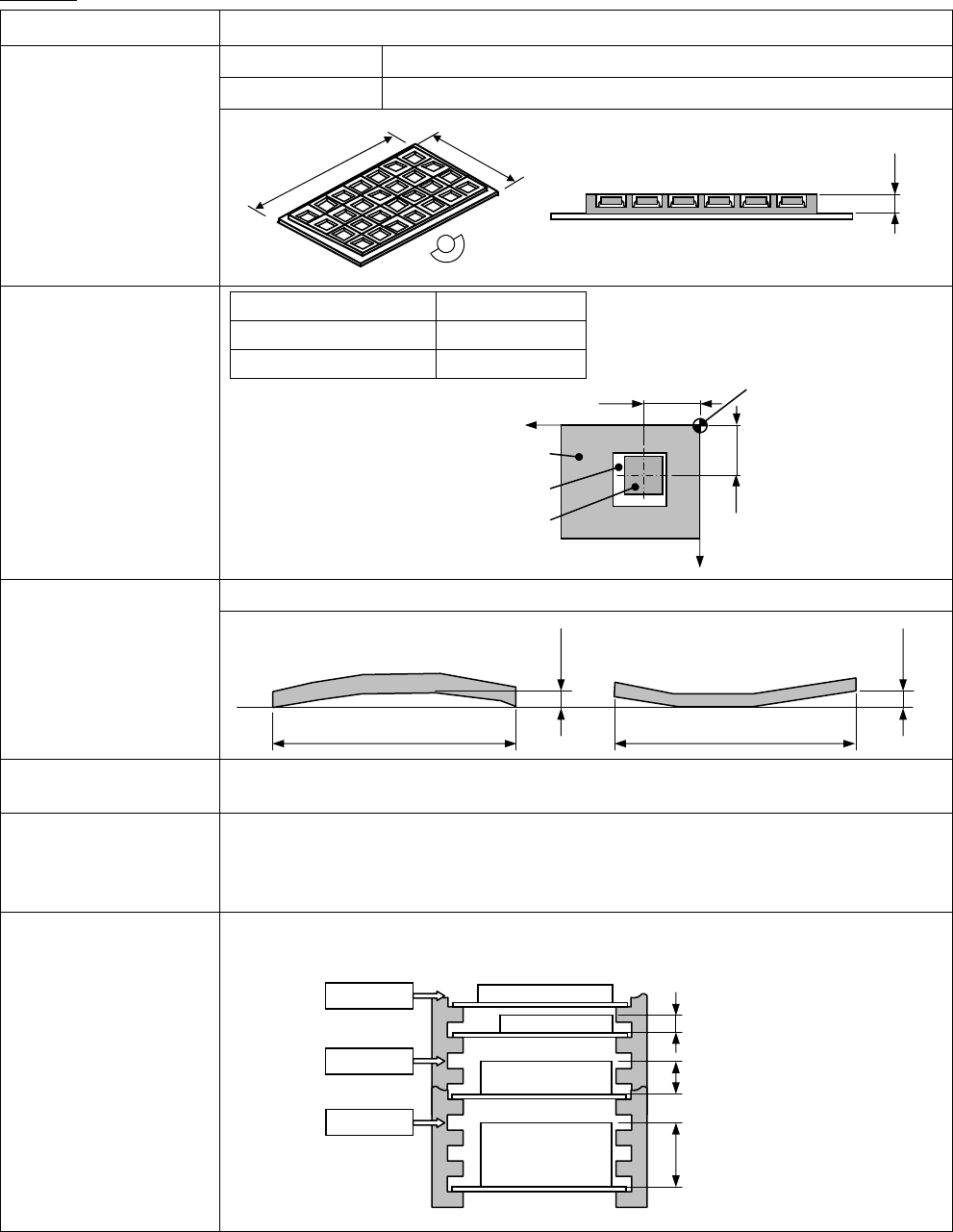

托盘条件
项 目 规 格
托盘尺寸
托盘尺寸
L 85 × W 100 mm ~ L 230 × W 335 mm
托盘高度
2 mm ~ 33 mm
元件位置误差
元件吸着面
位置误差
10 × 10 mm
未满
±1.0 mm 以下
10 × 10 mm
以上
±1.5 mm 以下
※
元件吸着面必须平坦。
容许弯曲
(
间隙
)
弯曲
(
间隙
): Max. 0.5 mm
种类
・ 必须是具有充分强度和尺寸精度的射出成形品的托盘。
・ 上述以外时请另行商洽。
重量
・ 托盘重量
: 1 k
g以下
托盘
+
元件
= Max. 1 k
g
/ 1
托盘板
(
托盘板的重量除外
)
・ 托盘箱总重量
: 20 k
g以下
托盘箱
+
托盘板
+
托盘
+
元件
= Max. 20 k
g
/1
托盘箱
托盘板插入限制
・ 盘高度超过
11 mm
时，在托盘箱内
1
层上面的槽，不可插入托盘板。
・ 托盘高度超过
26 mm
时，在托盘箱内
1
层上面和
2
层上面的槽，不可插入托盘板。
W
L
元件中心的坐标
(X, Y) = (Xw, Yw)
Yw +
位置误差
Y
X
托盘
凹处
元件
托盘
Max. 335 mm
间隙
Max. 335 mm
托盘
超过
26 mm
,
33 mm
以内
超过
11 mm
,
26 mm
以内
11 mm
以下
不可插入
不可插入
可插入
间隙
Xw +
位置误差
托盘安装基准点
(
托盘原点
)
托盘高度
