NPM-D3 2014.0428
- 42 -
4.6 生产线构成
■ 生产线构成例子

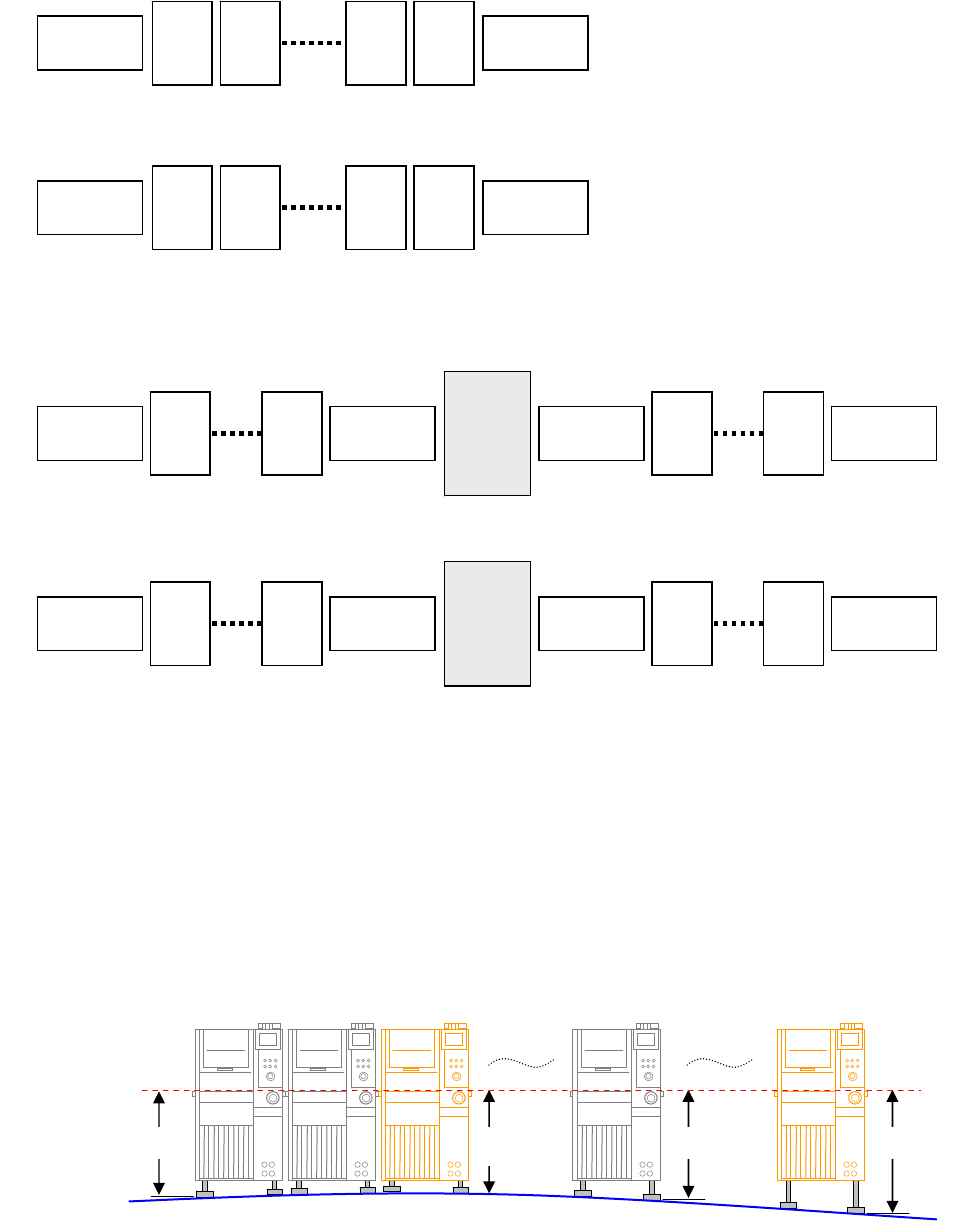

NPM-D3 的生产线构成以及传送带(N-CONL, R)的配置如下。
为了确保传送开口部的安全，在生产线最前段以及最后端的 NPM-D3 需要传送带。
1. 只有 NPM-D3 的生产线构成
1.1 连接数量在 15 台以下时
1.2 连接数量在 16 台以上，30 台以下时
2. 有 NPM-D3/ D2/ D 以外设备时的生产线构成
※
与 NPM-D3/ D2/ D 以外的设备邻接处，也必须选择传送带。
2.1 连接数量在 15 台以下时
2.2 连接数量在 16 台以上，30 台以下时
※ 此生产线构成是例子。客户的生产线构成，根据 NPM-D3 以外的设备配置不同而异。
详细请与本公司联络。
※ 与 NPM-W 连接时,请另行商洽。与 NPM (NM-EJM9B 系列) 不可连接。
※1 在生产线左端的 N-CONL，需要选购件的 FA 电脑和 HUB & 电源单元。
※2 连接 16 台以上 NPM-D3/ D2/ D 的情况时，在生产线右端的 N-CONR，需要选购件的 HUB & 电源单元。
■ 有关基板传送高度
NPM-D3 的标准基板传送高度是 900 mm ~ 920 mm。
根据客户工厂的地面状态，生产线的基板传送高度如下图可能会有变化。
下图#3, #18，交换台车会有不能正常连接的可能性。
一条生产线中所有的 NPM-D3 的基板传送高度如果有不是 900 mm ~ 920 mm 的情况，请事先联络。
900 mm
基板传送高度
#10
#1 #2 #3 #18
885 mm
920 mm
地面
不可连接
940 mm
不可连接
可连接 可连接
NPM
-D3
#1
NPM
-D3
#2
NPM
-D3
#14
NPM
-D3
#15
N-CONL
※
1
N-CONR
NPM
-D3
#1
NPM
-D3
#2
NPM
-D3
#29
NPM
-D3
#30
N-CONL
※
1
N-CONR
※
2
NPM
-D3
#1
NPM
-D3
#7
N-CONL
※
1
N-CONR
NPM-D3/
D2/ D
以外
NPM
-D3
#8
NPM
-D3
#15
N-CONL
N-CONR
NPM
-D3
#1
NPM
-D3
#15
N-CONL
※
1
N-CONR
NPM-D3/
D2/ D
以外
NPM
-D3
#16
NPM
-D3
#30
N-CONL
N-CONR
※
2
NPM-D3 2014.0428
- 43 -
设置 NPM-D3 时，无论是单体设置还是生产线连接，都需要 FA 电脑。
・FA 电脑(选购件)
具有生产线服务器功能的 FA 专用电脑，设置在 N-CONL。
※
安装 LNB。
※ FA 电脑设置在 N-CONL 的情况时，需要 HUB & 电源单元(选购件)。
FA电脑基本规格
型号 FC-E25B/HL2CF9 (NEC 制)
辅助记忆装置 内藏 HDD: 80 GB 2 台标准实装 (Mirroring 规格)
OS Miracle Linux (Version 5)
外形尺寸 W 100 × D 360 × H 310 mm
重量 10.6 kg
・HUB & 电源单元(选购件)
由 HUB 以及电流断路器、变压器、终端(端子台)等构成。
如果选择无线扫描器(PDA)对应(选购件)，则必须需要本选购件。
FA 电脑和 HUB 的连接例子
※1 N-CONL 的 HUB & 电源单元(选购件)，附属①和②。
※2 N-CONR 的 HUB & 电源单元(选购件)，附属①和③。
・LNB(Line Network Box)
是连接设备和 NPM-DGS(数据编制系统)的中转系统，安装在 FA 电脑中。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
(NPM-D3 系统软件 DVD-ROM 包括本软件。)
主要功能: ①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④活动信息的保持功能
・LWS(Line Work Station)
LWS 是，在 LNB 保存的实绩数据通过电脑
※
，能够显示。
※
请客户准备电脑。无需安装专用软件等。
详细请参照「
NPM-DGS
规格说明书」。
HUB
电源单元
②非托管 HUB
※1
③非托管 HUB
※2
FA 电脑
#1 ~ #15 #16 ~ #30
①托管 HUB
※1※2
NPM-D3 2014.0428
- 44 -
・ 品质信息显示系统
把有关品质信息(使用的料架位置、识别补正值、元件数据等)按基板单位、实装点单位进行表示，可以把握变换点和分析不
良因素。
另外，如果有本公司检查头时，有关不良部位和品质的信息可以连带表示。
主要功能:
保持和统计 1 个星期的品质信息
将品质信息显示在 LWS
※ 请客户准备电脑。与 NPM-DGS 不可共有。
NPM-D3 系统软件 DVD-ROM 包括本软件。
品质信息显示系统的操作环境
・ 硬件规格
项 目 规 格 类别
主体 IBM PC/AT 兼容机 (强烈推荐台式 PC。)
必须
CPU 与 Intel
®
Core
TM
2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O
IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
4 GB 以上
HDD
应有 500 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
24 倍速以上的 CD 驱动器 (也可使用 CD-RW)
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
鼠标
OS 标准支援品
监视器
SXGA 对应
网卡 100/1000BASE-T 用网卡
无停电电源装置 (UPS)
OS 标准支援品 推荐
・ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
7 Professional
Microsoft
®
Windows
®
XP Professional
必须
Support language 中文、英文、日文
Framework Microsoft
®
.Net Framework 3.5
病毒检查 Virus Buster™ 程序版本 7.0 推荐
・ Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
・ Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
・ Virus Buster 是 Trend Micro 公司的注册商标或者商标。
LWS

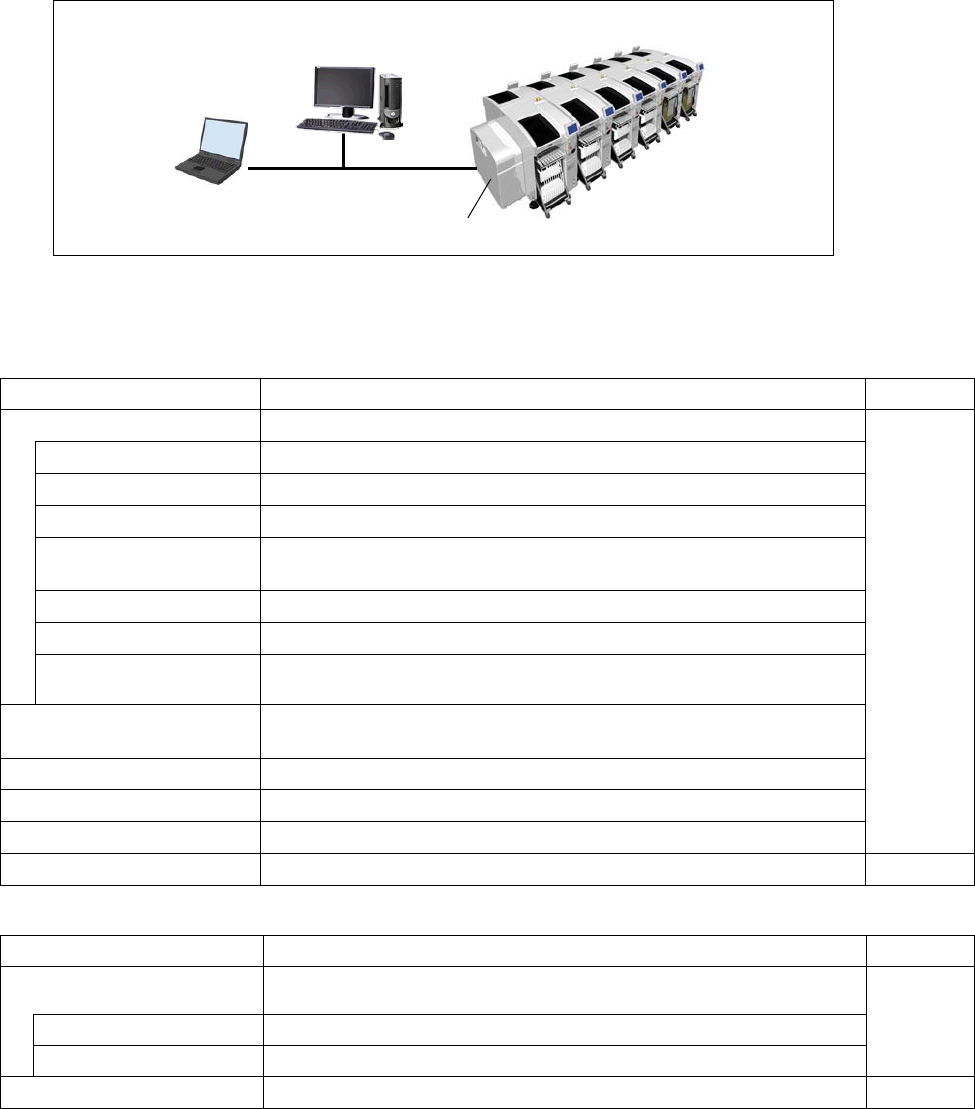

系统构成例子
品质信息显示系统
※
LNB(FA
电脑
)
显示画面
