目 录
1.
概要
.......................................................................................................................... 1
2.
特征
.......................................................................................................................... 1
3.
规格
.......................................................................................................................... 8
3.1
基本规格
........................................................................................................................ 8
3.2
基本性能
........................................................................................................................ 9
3.3
实装模式
...................................................................................................................... 12
3.4
检查内容
...................................................................................................................... 15
3.5
点胶内容
...................................................................................................................... 18
4.
机器构成
................................................................................................................. 21
4.1
工作头构成
.................................................................................................................. 24
4.2
贴装吸嘴种类和构成
.................................................................................................... 25
4.3
点胶嘴种类和构成
........................................................................................................ 33
4.4
有关点胶范围的限制
.................................................................................................... 36
4.5
供给部的构成
............................................................................................................... 37
4.6
生产线构成
.................................................................................................................. 42
4.7
有检查头时的生产线构成
............................................................................................. 48
4.8
识别单元构成
............................................................................................................... 53
5.
系统软件
................................................................................................................. 61
5.1
元件校对
...................................................................................................................... 61
5.2
自动切换机种
............................................................................................................... 63
5.3
料架准备导向
............................................................................................................... 66
5.4
上位通信
...................................................................................................................... 68
5.5
支援站
.......................................................................................................................... 70
5.6
APC
系统
..................................................................................................................... 73
5.7
其他厂家检查机界面软件
............................................................................................. 76
5.8
基板信息通信功能
(
标准功能
) ....................................................................................... 78
6.
其他标准规格
.......................................................................................................... 79
6.1
程序功能
...................................................................................................................... 79
6.2
信号塔
.......................................................................................................................... 79
7.
印刷基板设计基准
................................................................................................... 80
7.1
印刷基板规格概要
........................................................................................................ 80
7.2
识别标记
...................................................................................................................... 82
7.3
基板待机条件
............................................................................................................... 84
8.
标准主体构成
.......................................................................................................... 87
9.
选购件
..................................................................................................................... 88
10.
涂饰颜色
............................................................................................................... 114
11.
安全装置
............................................................................................................... 114
12.
电源・空气投入部
................................................................................................. 115
12.1
电源投入部
................................................................................................................ 115
12.2
空气投入部
................................................................................................................ 116
13.
尺寸图
................................................................................................................... 117
14.
有关许可证
........................................................................................................... 121
NPM-D3 2014.0428
NPM-D3 2014.0428
- 1 -
1. 概要
■ 高生产率
采用新开发的轻量 16 吸嘴贴装头，多功能识别照相机，以及高刚性框架，在提高单位面积生产能力的同时，
更实现高精度的实装。
另外，通过降低基板传送损失，提高整体生产率。
■ 通用性
可以超高速贴装微小元件的「轻量 16 吸嘴贴装头」和「12 吸嘴贴装头」、可以高速贴装微小元件到中型
元件的「8 吸嘴贴装头」、可以对应各种异形元件的「2 吸嘴贴装头」，这些都可以组合。而且，通过组合
检查生产基板的各种「2D 检查头」和电子元件暂时接合用粘着剂点胶的「点胶头」，可以对应多样化工艺。
已经购买的贴装头可以进行交换。
采用集合 3 项功能(2D 测定，厚度测定，3D 测定)为一身的「多功能识别照相机」，可以从 2D 测定规格升
级为 3D 测定规格(厚度测定，3D 测定)。
■ 机种切换性
独立实装模式是，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换。
通过选项可以对应支撑销的自动更换、自动机种切换，根据客户生产形态可以进行最佳机种切换。
■ 高品质贴装
继承 NPM-D2/ D 的各种单元、功能等，实现高质量贴装。
2. 特征
高生产率
对应机器连接(模块)
NPM-D3 是连接(模块)构成，可连接多台机器，最多能够连接 30 台
※
进行使用。
※ 连接 16 台以上 NPM-D3 的情况时，在生产线右端的 N-CONR，需要选购件的 HUB & 电源单元。
详细请参照「4.6 生产线构成」。
※ 与 NPM-W 连接时,请另行商洽。与 NPM (NM-EJM9B 系列) 不可连接。

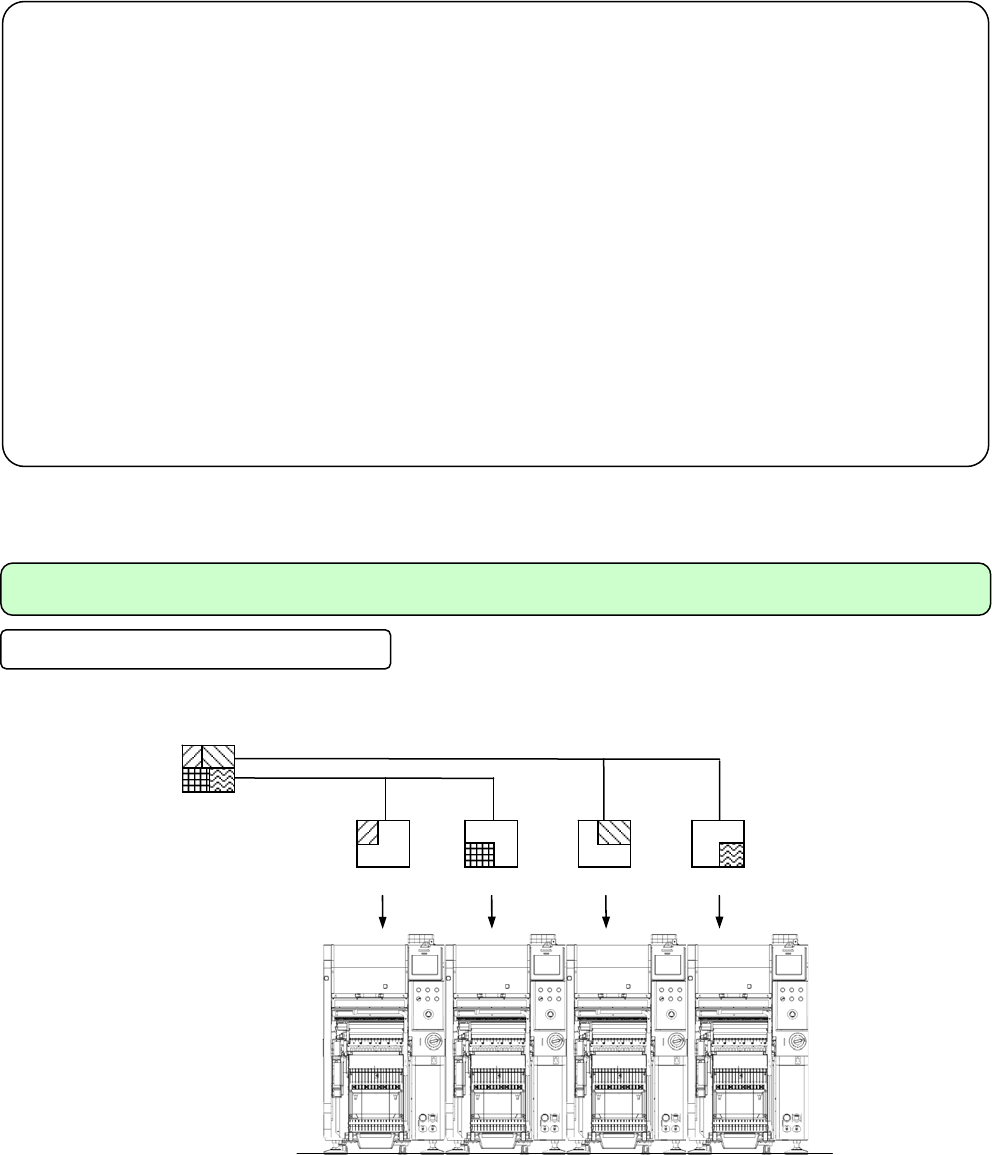

[ NPM-D3
共
4
台时的数据分配图
]
贴装数据
自动分配
自动分配
自动分配
自动分配
贴装数据 贴装数据贴装数据贴装数据
