NPM-D3 2014.0428 - 60 - 有缝隙 ( 缺口 ) 的基板 有缝隙 ( 缺口 ) 的基板，弯曲 形状复杂，有可能不是平滑 ( 一样 ) 曲面的倾向。此类基板，建议 进行图案弯曲补正。 图案弯曲补正 : 对每个图案的测定点进行弯曲补正。 ( 参照下图 ) 无法补正的弯曲形状 例 ) 曲面有起伏的基板 缝隙 图案 1 图案 2 图案 3 图案 4 图案 5 图案 6 测定部位 A A 向上弯曲 向下弯曲 A – A 断面
NPM-D3 2014.0428
- 59 -
基板弯曲补正(贴装头)
※1
测定基板全体的高度(弯曲)，控制贴装高度。
项 目 内 容
对象基板
※2
基板尺寸
长型规格传送带 短型规格传送带
双轨模式 单轨模式 双轨模式 单轨模式
50 × 50 mm ~
350
※
× 300 mm
50 × 50 mm ~
350
※
× 590 mm
50 × 50 mm ~
260
※
× 300 mm
50 × 50 mm ~
260
※
× 590 mm
※ 超过 L 350 mm 的基板(进行分割实装的基板)
时，需要事先确证。
※ 超过 L 260 mm 的基板(进行分割实装的基板)
时，需要事先确证。
基板厚度 0.3 mm ~ 8.0 mm
※3
基板重量 1.5 kg以下 (随实装元件的重量，基板形状不许发生变化)
基板材料 玻璃环氧
测定面材料
镀铜 + 防焊膜面、镀铜面、silk 面在 1.5 × 1.5 mm 以上的区域。
透明、半透明部分是对象外。(例: 玻璃环氧材料的面等)
基板弯曲量
向上弯曲 2 mm 以下、向下弯曲 2 mm 以下，而且弯曲倾斜在 0.5 %以下
功 能
基板弯曲容许值
检测
测定结果超过容许值时，在贴装开始前发出警告，防止发生品质不良的情况。
可以检查容许弯曲度(%)。
高度控制 测定基板全体的高度(弯曲)，控制贴装高度。

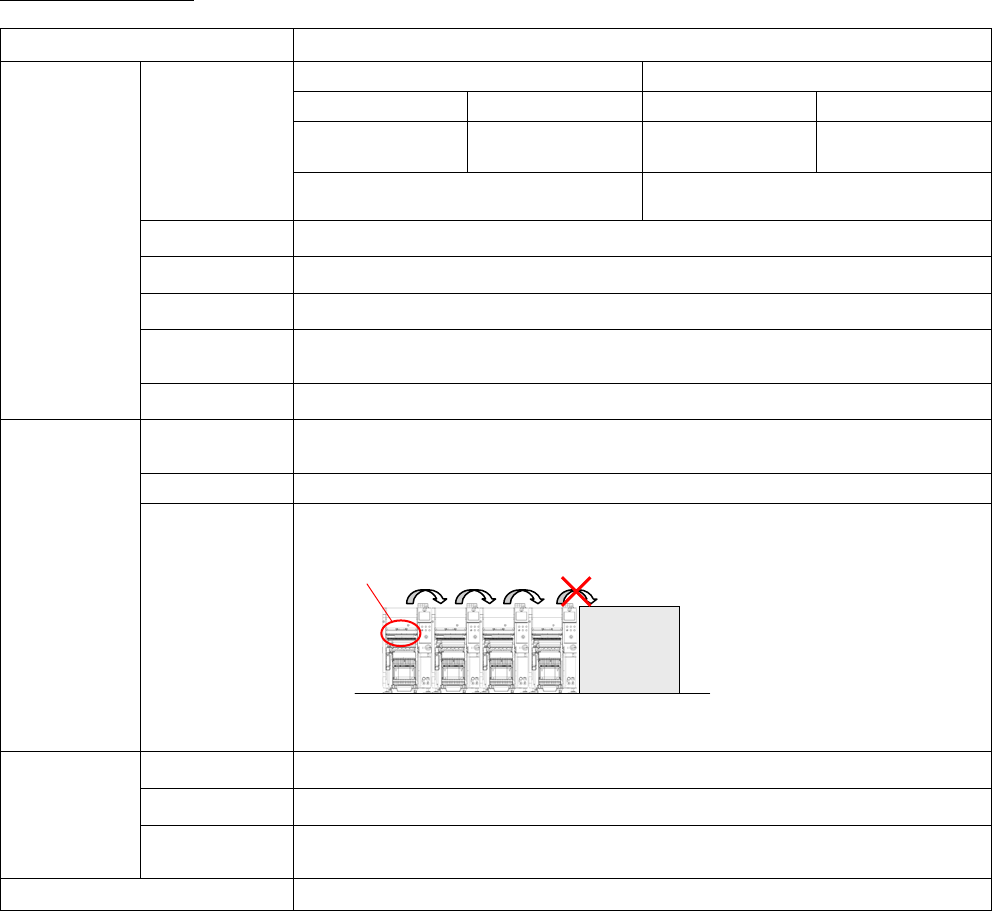

测定数据的传接 在生产线先端的 NPM-D3(贴装头 + 贴装头)所测定的数据传送到下游的
NPM-D3/ D2
※
。
高度传感器
※ 连接 NPM-D3/ D2 以外的设备时，不可进行数据的传送和接收。
测定条件
测定高度 基板上面 ±4 mm (是能够测定的范围。不是基板弯曲容许范围。)
测定区域 需要在基板边缘、缺口的 5 mm 内侧设定测定点。
测定点
※4
全体弯曲补正: 9 点以上 (最多 25 点/基板)
图案弯曲补正: 9 点/分类以上 (最多 25 点/分类)
测定时间
2.0 s (350 × 300 mm 基板测定 9 点的最佳条件下)
※1 高度传感器，请选择安装在生产线前端的 NPM-D3(贴装头 + 贴装头)。
单轨模式生产时只选择前侧，双轨模式生产时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效。
※2 在基板弯曲补正中能够补正的弯度，只限断面形状为 U 字型的简单曲面。
复杂弯曲状况时，通过使用图案弯曲补正作为单纯弯曲面的组合可以进行补正。
有缝隙(缺口)的基板、薄型基板的弯曲形状有趋向复杂化的可能，建议进行图案弯曲补正。(参照下一页)
※3 基板厚度为 0.3 mm ~ 1.0 mm 时，需要事先证实。
※4 有关测定点的最大设定数(设定总数)，请参照｢3.1 基本规格 生产数据｣。
NPM-D3/ D2
NPM-
D3/ D2
以
外
NPM-D3 2014.0428
- 60 -
有缝隙(缺口)的基板
有缝隙(缺口)的基板，弯曲形状复杂，有可能不是平滑(一样)曲面的倾向。此类基板，建议进行图案弯曲补正。
图案弯曲补正: 对每个图案的测定点进行弯曲补正。(参照下图)
无法补正的弯曲形状
例) 曲面有起伏的基板
缝隙
图案 1 图案 2 图案 3
图案 4 图案 5 图案 6
测定部位
A
A
向上弯曲
向下弯曲
A – A 断面
NPM-D3 2014.0428
- 61 -
5. 系统软件
5.1 元件校对
防止元件错误设置。如果错误安装了与设备中下载的生产数据不相符的元件，设备的连锁功能将会启动，自动设定
为不能继续生产的状态。根据用户运用状态，条形码读取顺序和条形码的定义都可以进行更改，设定为用户自定义。
扫描器主体请选择有线扫描器或者无线扫描器(PDA)。另外，使用料架自由配置功能时，需要本选购件。
■ 系统构成图
※ 有线扫描器和无线扫描器(PDA)不可混合使用。
■ 功能一览
项 目 内 容
料架校对
※1
准备作业时元件校对 在准备作业时校对元件。
元件用完时校对 元件用完时补料时校对元件。
接料时元件校对 接料时校对元件。
定期检查
移动替换等(任意)进行元件的检查。
定期检查中无需停止生产。
再检查 解除料架堵塞时的再检查 解除料架堵塞时，进行再检查。
解除接料错误检测时的再检查 解除接料错误检测时进行再检查。
料架插入卸下再检查
由于某种理由在中途停止中如果进行了料架的插入或卸下，需要
进行再检查。
生产线自动选择
无线扫描器(PDA)时，通过 GUI 可以选择生产线。
能够使用其他生产线的无线扫描器(PDA)。
设定功能 校对流程定义
(
※校对流程是指，对卷盘粘贴的
几个
1D/ 2D
代码读取顺序，自由
定义功能。
)
根据用户运用，可以设定校对流程。在条形码中，输入表示种类
的代码，可以设定为不指定读取顺序的任意模式或者指定顺序的
序列模式。
条形码设定
进行条形码的定义。也对应复杂的多种条形码。
(1 个条形码有复数意义时，只需 1 次扫描即可读取)
※
1
不对应杆式料架的元件校对。
有线扫描器
有线扫描器
LNB (FA 电脑)
LWS
设定画面
无线扫描器
无线扫描器
LWS
设定画面
接入点
有线扫描器 无线扫描器
(PDA)
LNB (FA 电脑)
