NPM-D3 2014.0428 - 68 - 5.4 上位通信 是与用户现在使用中的系统链接的界 面。准备了标准界面，可以对必要的信息相互进行通信。 配合用户的系统目的，进行「履历状 况」、「其他厂家元件校对」、「元件管理信息」的通信。 ■ 系 统构成图 ■ 功 能一览 项 目 内 容 标准界面 履历状况 ※ 1 可以实时导出设备的履历状况。 比如 ) 组合设备的履历状况，可以构成实时表示设备状态的系统。 其他厂家元件 校对 与用户的…
NPM-D3 2014.0428
- 67 -
■ 动作环境
・ 硬件规格
项 目 规 格 类别
主体 IBM PC/AT 兼容机
必须
CPU 与 Intel
®
Core™2 Duo E6700 同级或以上
主板 IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 024 × 768 点以上
存储器 2 GB 以上
HDD 20 GB 以上 (NTFS 文件系统)
光学驱动器
4 倍速以上的 DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
必须
鼠标 OS 标准支援品
监视器 SXGA 对应
打印机 OS 对应品 推荐
网卡 100BASE-TX 用网卡 必须
・ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
8 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
7 Professional (32 bit/ 64 bit 版) SP1 以上
Microsoft
®
Windows
®
XP Professional SP3 以上
Microsoft
®
Windows Vista
®
Business SP2 以上
Microsoft
®
Windows Server
®
2012
Microsoft
®
Windows Server
®
2008 R2 SP1 以上
Microsoft
®
Windows Server
®
2003 SP2 以上
必须
Support language 中文、英文、日文
病毒检查 Virus Buster™ 程序版本 7.0 以上 推荐
・
Microsoft
，
Windows
，
Windows Vista
，
Windows Server
是美国
Microsoft Corporation
在美国以及其他国家的注册商标或者商标。
・
Intel
，
Intel Core
是美国
Intel Corporation
的商标或者注册商标。
・
Virus Buster
是
Trend Micro
公司的注册商标或者商标。
■ 限制条件
项 目 内 容
对象料架
只限智能编带料架
※ 不对应杆式料架以及托盘元件的准备。
对象范围 只限在线准备(设备内准备)
(不对应因交换台车装卸所需要的准备。)
※ 不对应离线准备(交换台车准备)。
其他 独立实装时如果进行单侧轨道的机种切换，包括生产中的轨道，先头设备需要暂时停止
生产。
NPM-D3 2014.0428
- 68 -
5.4 上位通信
是与用户现在使用中的系统链接的界面。准备了标准界面，可以对必要的信息相互进行通信。
配合用户的系统目的，进行「履历状况」、「其他厂家元件校对」、「元件管理信息」的通信。

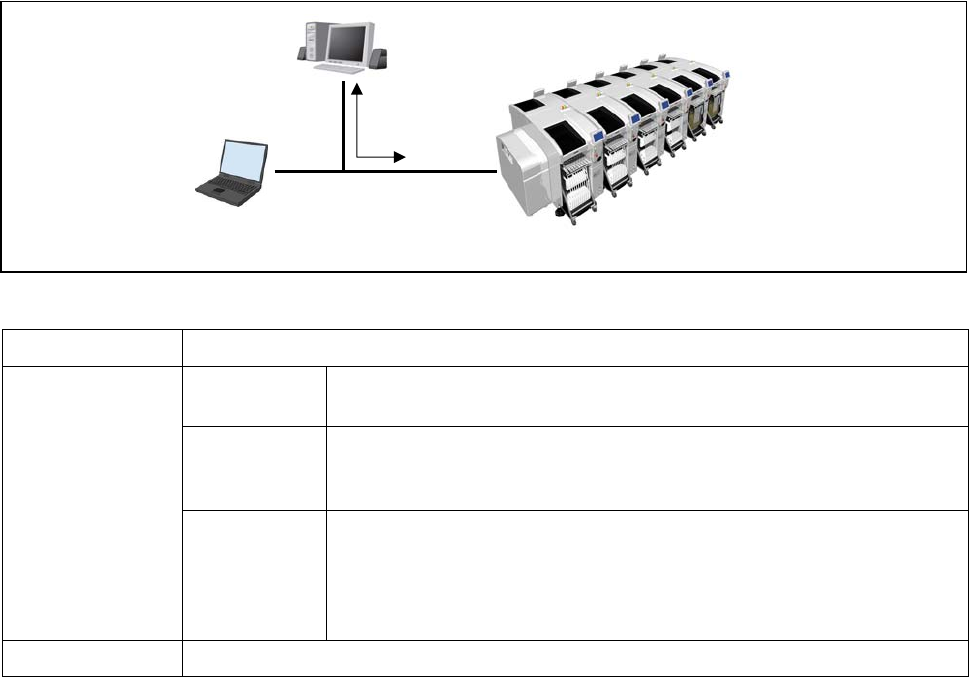

■ 系统构成图
■ 功能一览
项 目 内 容
标准界面
履历状况
※1
可以实时导出设备的履历状况。
比如) 组合设备的履历状况，可以构成实时表示设备状态的系统。
其他厂家元件
校对
与用户的元件校对系统相互通信。
比如) 平台内有其他厂家的设备，可以构成与其设备相同操作性的元件校对
系统。
元件管理信息 导出有关元件的以下两个信息。
1) 元件剩余数信息: 导出元件剩余数的信息。
2) 追踪信息: 导出有关元件信息
※2
、基板信息
※3
。
比如) 可以构成一个每生产一片基板可以随时收到元件剩余数信息，管理整个平
台的元件剩余数的系统
设定功能
进行通信。
※1 履历状况是指，发生元件用完检查到设备的异常状况时，向上位系统传送信息的功能。
※2 通过元件校对选购件或者其他厂家元件校对，输入元件信息。
※3 通过自动机种切换选购件，输入基板信息。
上位系统
LWS
设定画面
上位通信
LNB (FA
电脑
)
NPM-D3 2014.0428
- 69 -
■ 基本规格
项 目 内 容

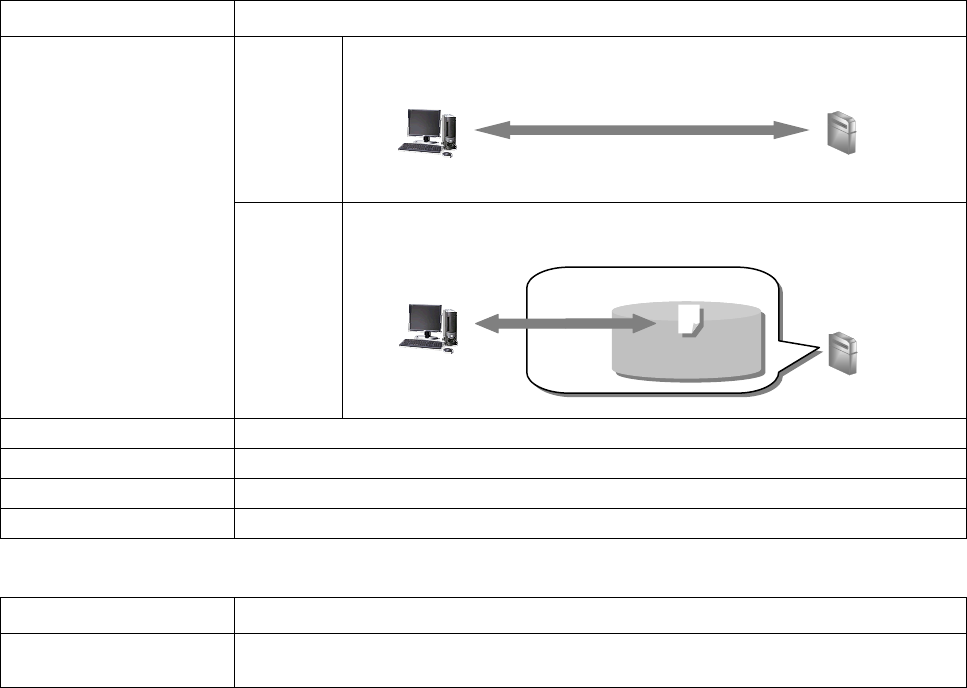

通信方式
Socket
通信方式
通过 Socket 进行通信。没有硬盘存取的限制。而且禁止文件共享时，
此通信方法也可以使用。
文件
通信方式
使用 Windows 文件共享功能进行通信。由于使用文件共享区域中的文本文件，
与 Socket 通信相比，技术方面更加简单。而且也可对应排除错误。
通信格式 XML 形式
通信存储 通信切断时，再连接时可以进行最新 3 小时的收信。
上位系统连接数 对 LNB(FA 电脑) 1 台可以连接 1 台上位系统。
表示语言 中文、英文、日文 (对象: 在设定端末的 LWS 表示画面)
■ 基本构成
项 目 内 容
许可证
生产线中对所有设备需要许可证。
有关许可证的选择请参照「14. 有关许可证」。
TCP/IP
使用指定端口
上位系统
LNB (FA
电脑
)
TCP/IP
文本文件
共享文件
LNB (FA
电脑
)
上位系统
