NPM-D3 2014.0428 - 87 - 8. 标准主体构成 项 目 内 容 数 量 主 体 1 套 附属品 系统磁盘 ・ 机器系统/识别系统/ LNB 系统 (D VD-ROM) ・ 机器参数 SD 卡 ・ 安装系统 SD 卡 ・ 密码变更用 SD 卡 各 1 套 基板支撑销 20 个 使用说明书 零件一览表 电气配线图 1 套/生产线
NPM-D3 2014.0428
- 86 -

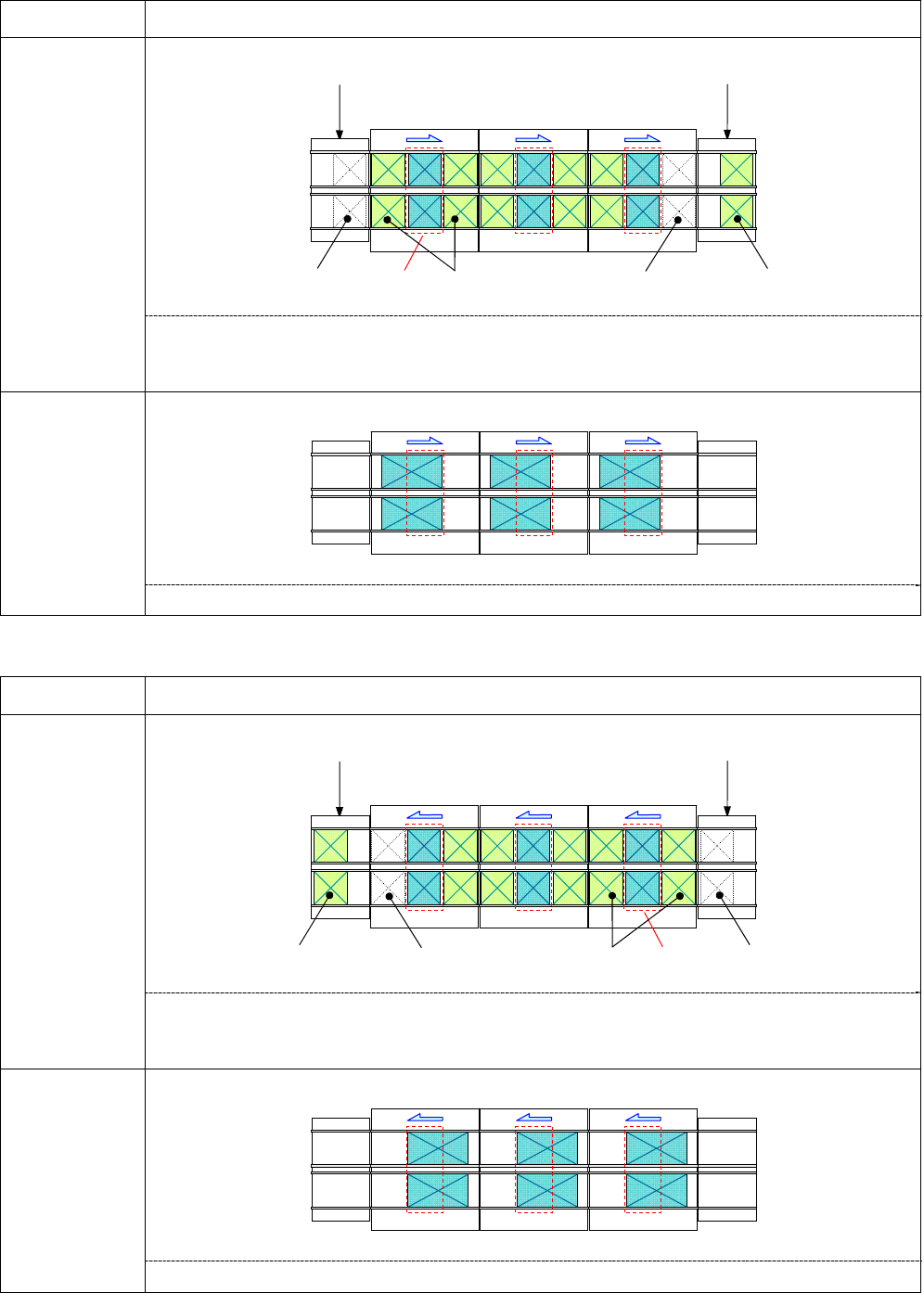

■ 短型规格传送带(左→右流向)
基板长度: L 内 容
50 mm ≦ L
≦ 250 mm
NPM-D3 NPM-D3 NPM-D3
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONR 可以待机 1 片基板。
※ 在与 N-CONR 的邻接位置无法待机。
250 mm ＜ L
≦ 460 mm
基板待机不可。
■ 短型规格传送带(左←右流向)
基板长度: L 内 容
50 mm ≦ L
≦ 250 mm
NPM-D3 NPM-D3 NPM-D3
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONL 可以待机 1 片基板。
※在与 N-CONL 的邻接位置无法待机。
250 mm ＜ L
≦ 460 mm
基板待机不可。
N-CONL
N-CONR
贴装位置 待机基板 基板待机不可
※
基板待机不可 待机基板
N-CONL
N-CONR
贴装位置 待机基板基板待机不可
※
基板待机不可 待机基板
NPM-D3 2014.0428
- 87 -

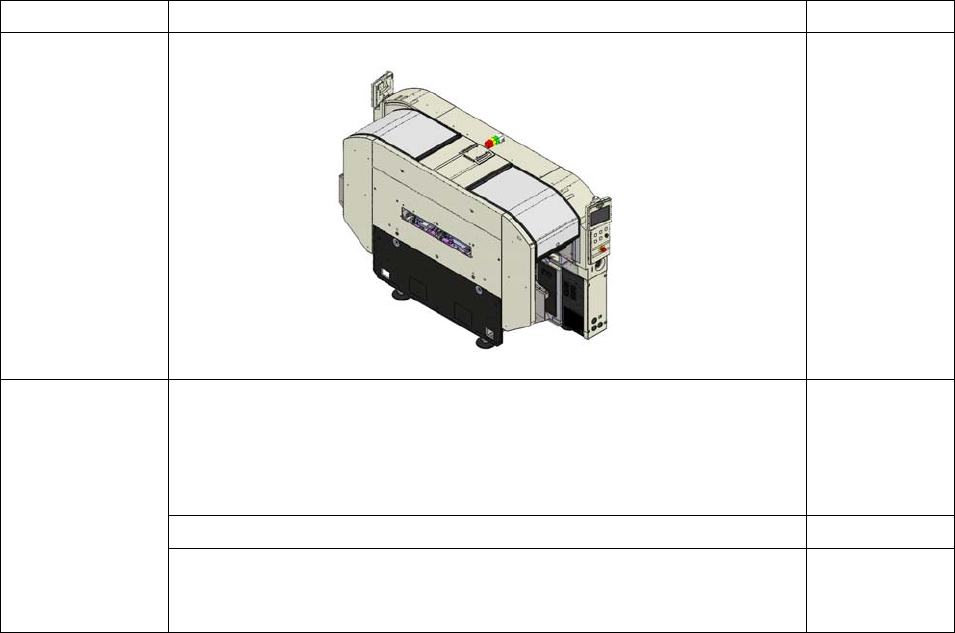

8. 标准主体构成
项 目 内 容 数 量
主 体
1 套
附属品
系统磁盘
・
机器系统/识别系统/LNB 系统 (DVD-ROM)
・
机器参数 SD 卡
・
安装系统 SD 卡
・
密码变更用 SD 卡
各 1 套
基板支撑销 20 个
使用说明书
零件一览表
电气配线图
1 套/生产线
NPM-D3 2014.0428
- 88 -
9.
选购件
选购件的分类如下所示。
对应分类
内 容
Factory
在出厂之前，必须在机器制造阶段进行对应。
On-site
能够在主体交换后追加。但是，必须在现场施工。
Customer
能够在主体交换后追加。不需要在现场施工。
对应分类
工作台 机器整体
能够对应各工作台。
机器整体的对应。
※
・
根据客户的机器规格 制造
No.
等，有可能会出现以上内容以外的情况。详细请在购买前与本公司联络。
请客户根据用途，选择所需的选购件。
No.
目的
/
功能
选购件名称
对应分类
A
1
将 NPM-D3 连接成生产线。
・ N-CONL
・ N-CONR
・ FA 电脑
On-site
-
・ HUB & 电源单元
・ 无线扫描器(PDA)对应
Factory
-
2 希望根据生产形态选择基板传送规格。
・ 基板搬送传送带
:
长型规格
・ 基板搬送传送带
:
短型规格
Factory
机器整体
3 希望根据用途选择元件识别单元。
・ 多功能识别照相机
:
类型
1/ 2/ 3
・ 侧面照明
On-site
工作台
4 使基板传送高度高于地面 930 mm/ 950 mm。
・ 传送生产线 930 mm 对应
・ 传送生产线 950 mm 对应
Factory
-
B
1
希望根据生产形态选择吸嘴。
・ 吸嘴
・ 保管用吸嘴盒
Customer
-
2
希望根据生产形态选择编带料架。 ・ 智能编带料架
Customer -
3 希望使用薄型编带料架。
・ 8 mm 薄型单式编带料架
・ 薄型料架用附件
・ 薄型料架用电源连接器
Customer
-
4 希望使用 32 mm 粘着编带。
・ 32 mm 粘着编带料架
Customer -
・ 料架用空气供给单元
On-site 工作台
5 希望根据生产形态选择杆式料架。
・ 智能杆式料架
・ 芯片槽区块
Customer
-
6 希望在离线状态下准备支撑销的更换。
・ 整体交换用基板支撑销套组
On-site
机器整体
・ 追加基板支撑块
・ 支撑销安装治具
・ 追加支撑销
Customer -
7 希望自动准备支撑销。
・ 支撑销自动更换
On-site
机器整体
・ 支撑销配置用吸嘴
・ 支撑销(自动更换用)
Customer
-
8 希望进行料架的事先准备和整体交换。 ・ 交换台车
Customer
-
9 希望将托盘供料器切换为交换台车使用。 ・ 交换台车切换单元
Customer
-
10
希望管理和保管编带料架。 ・ 编带料架台
Customer
-
11 希望通过托盘供给元件进行贴装。
・ 托盘供料器
On-site
-
・ 追加多层托盘料箱
・ 追加托盘板
・ 追加元件排出用托盘
・ 真空成形托盘用板
Customer
-
12 希望提高编带拼接的作业性。 ・ 接料台车
Customer
-
C
1 希望更换贴装头。
・ 预备贴装头
・ 预备吸嘴交换器
Customer 工作台
・ 预备多功能识别照相机
:
类型
1/ 2/ 3
・ 预备侧面照明
On-site
工作台
2 希望补正基板高度(弯曲)，提高贴装、点胶品质。
・ 高度传感器
On-site
工作台
・ 高度传感器的校正治具
Customer
-
3 提高 16 吸嘴贴装头的性能
・ ±0.025 mm 贴装对应
・ 03015 贴装对应
On-site
机器整体
4 希望在传送带上整列排出 NG 元件。 ・ 元件排出传送带
Customer
工作台
