Config upgrade kit WPC X4S,X3S,X2S
Page 6 / 8 24.11.2021
Config upgrade kit WPC X4S,X3S,X2S
Page 7 / 8 24.11.2021
Pos. Item no. Description Part marking
03111747-01 CONFIG UPGRADE KIT WPC
X4S,X3S,X2S 110
2 00119747-01 HOLDER NOZ.CHANGER TWINHEAD
X-SER.W.MTC
RETROFIT KIT
3 03049891-02 HOLDER PIP_CHANGE IC-HEAD F. X4
W. MTC
SPARE PART
4 03049901-02 PLATE
5 03049905-01 EDITION PLATE ON THE LEFT
6 03049907-02 STRIVE ON THE LEFT
7 03049908-01 SUPPORT ON THE RIGHT
8 03049913-01 EDITION PLATE ON THE RIGHT
9 03049914-01 STRIVE ON THE RIGHT
10 03045048-01 DIN912-M4 X 12-A2-70
11 03006260-01 SENSOR SHEET SPARE PART
12 00316904-01 DIN 125-A 3,2-140HV-A2
13 03053612-01 HOLDING SHEET
14 00315187-01 DIN 125-A 5,3-140HV-A2
15 03066579-01 STRIP HYBRID RIGHT
16 03055304-01 STRIP HYBRID LEFT
17 03072884-01 PRESSURE BAR
00519845-01 NOZZLE CHANGER TH SX-SERIES
(LOC.1)
19 03062452-01 NOZZLE CHANGER / TWIN HEAD / B-
SERIES
20 03062453-01 MAGAZINE HOLDERCPL. / NC P+P B-
SERIE
SPARE PART
21 00095619-01 DIN 6325 - 4M5 X 14-ST
22 03045048-01 DIN912-M4 X 12-A2-70
23 03005191-03 COMP. MAGAZINE COMP. /2
NOZZLES P+P
SPARE PART
24 00619823-01 DIN 6325 - 2M5 X 8-ST
25 03001807-02 MAGAZINE CPL. / 1 NOZZLE P+P SPARE PART
26 03049891-02 HOLDER PIP_CHANGE IC-HEAD F. X4
W. MTC
SPARE PART

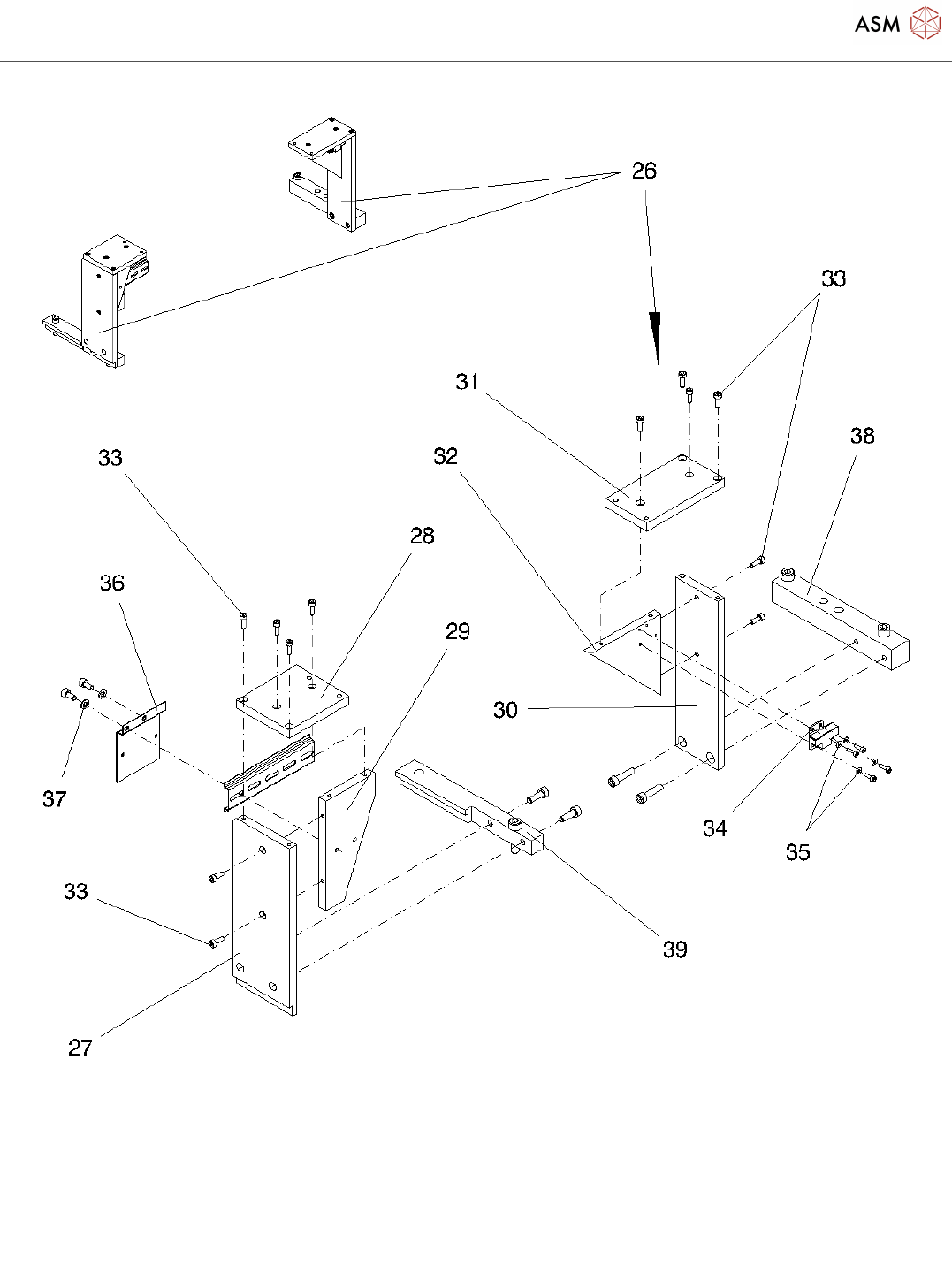

27 03049901-02 PLATE
28 03049905-01 EDITION PLATE ON THE LEFT
29 03049907-02 STRIVE ON THE LEFT
Config upgrade kit WPC X4S,X3S,X2S
Page 8 / 8 24.11.2021
Pos. Item no. Description Part marking
30 03049908-01 SUPPORT ON THE RIGHT
31 03049913-01 EDITION PLATE ON THE RIGHT
32 03049914-01 STRIVE ON THE RIGHT
33 03045048-01 DIN912-M4 X 12-A2-70
34 03006260-01 SENSOR SHEET SPARE PART
35 00316904-01 DIN 125-A 3,2-140HV-A2
36 03053612-01 HOLDING SHEET
37 00315187-01 DIN 125-A 5,3-140HV-A2
38 03066579-01 STRIP HYBRID RIGHT
39 03055304-01 STRIP HYBRID LEFT
