9 Zwischenverteiler und Vakuumsensor
9.1 Platine KE-Ansteuerung ZV2 tauschen [03073355-xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 103
9 Zwischenverteiler und Vakuumsensor
9.1 Platine KE-Ansteuerung ZV2 tauschen [03073355-xx]
Teile, Hilfsmittel und Werkzeug
●
Platine KE-Ansteuerung ZV2 [03073355-xx]
Übersicht

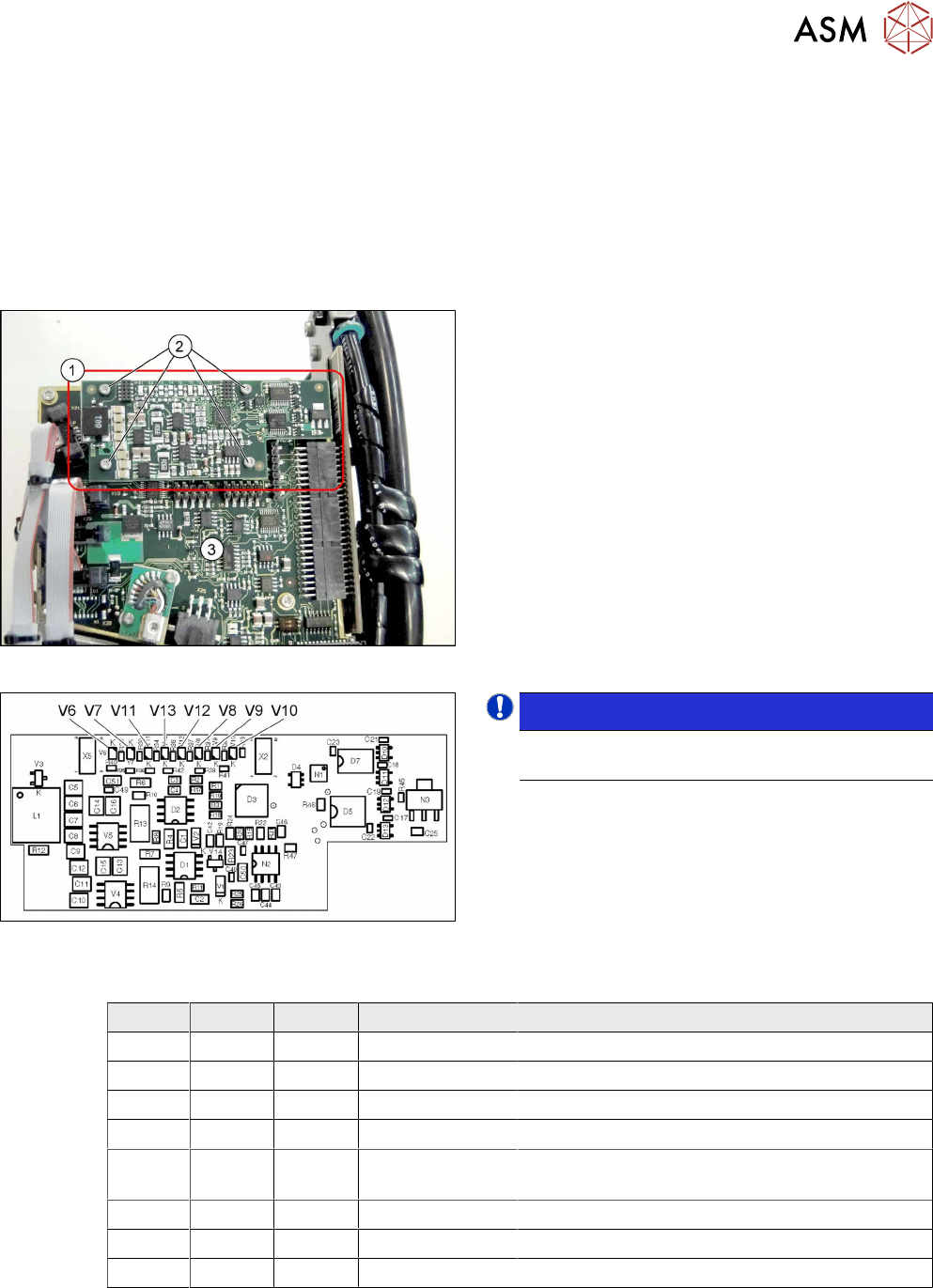

Abb.179: Platine KE-Ansteuerung ZV2
1. Platine KE-Ansteuerung ZV2
2. Befestigungsschrauben der Platine
KE-Ansteuerung ZV2
3. Zwischenverteiler 2 (ZV2)
Abb.180: 03073355-02
 HINWEIS!
Die Platine "KE-Ansteuerung ZV2" wird nur an
CPP-Köpfen ab Version 05 verbaut.
.
LED [03073355-02]
LED Farbe Status Signalname Beschreibung
V6 RD ON D3/BANK2/IO[1] Maximalstrom überschritten
V7 RD ON D3/BANK1/IO[36] Dauerstrom zu hoch
V8 GN - FPGA_TEST_2 Nicht benutzt
V9 GN ON FPGA_TEST_4 KE-Ansteuerung eingeschaltet
V10 RD ON STA-
TUS_24V_DP
Fehler KE-Übertrager abgeschaltet
V11 GN - FPGA_TEST_5 Nicht benutzt
V12 GN - FPGA_TEST_1 Nicht benutzt
V13 GN - FPGA_TEST_3 Nicht benutzt
9 Zwischenverteiler und Vakuumsensor
9.1 Platine KE-Ansteuerung ZV2 tauschen [03073355-xx]
104 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Entfernen Sie die Befestigungsschrauben der Platine.
► Ziehen Sie die Platine vorsichtig von der ZV2 ab. Achten Sie besonders auf die Stecker an
der Unterseite der Platine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie darauf, die Stecker an der Unterseite der Platine nicht zu beschädigen.
9 Zwischenverteiler und Vakuumsensor
9.2 Zwischenverteiler 1 und 2 tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 105
9.2 Zwischenverteiler 1 und 2 tauschen
HINWEIS
Analoge Vorgehensweise
Die Vorgehensweise für ZV1 und ZV2 ist analog. Auf relevante Unterschiede wird explizit
hingewiesen.
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie das benötigte Teil:
– Platine ZV1 (Zwischenverteiler1)
CPP: [03065295‑xx]
CPP M: [03155680‑xx]
– Platine ZV2 (Zwischenverteiler2)
CPP / CPP M: [03052586‑xx]
Übersicht

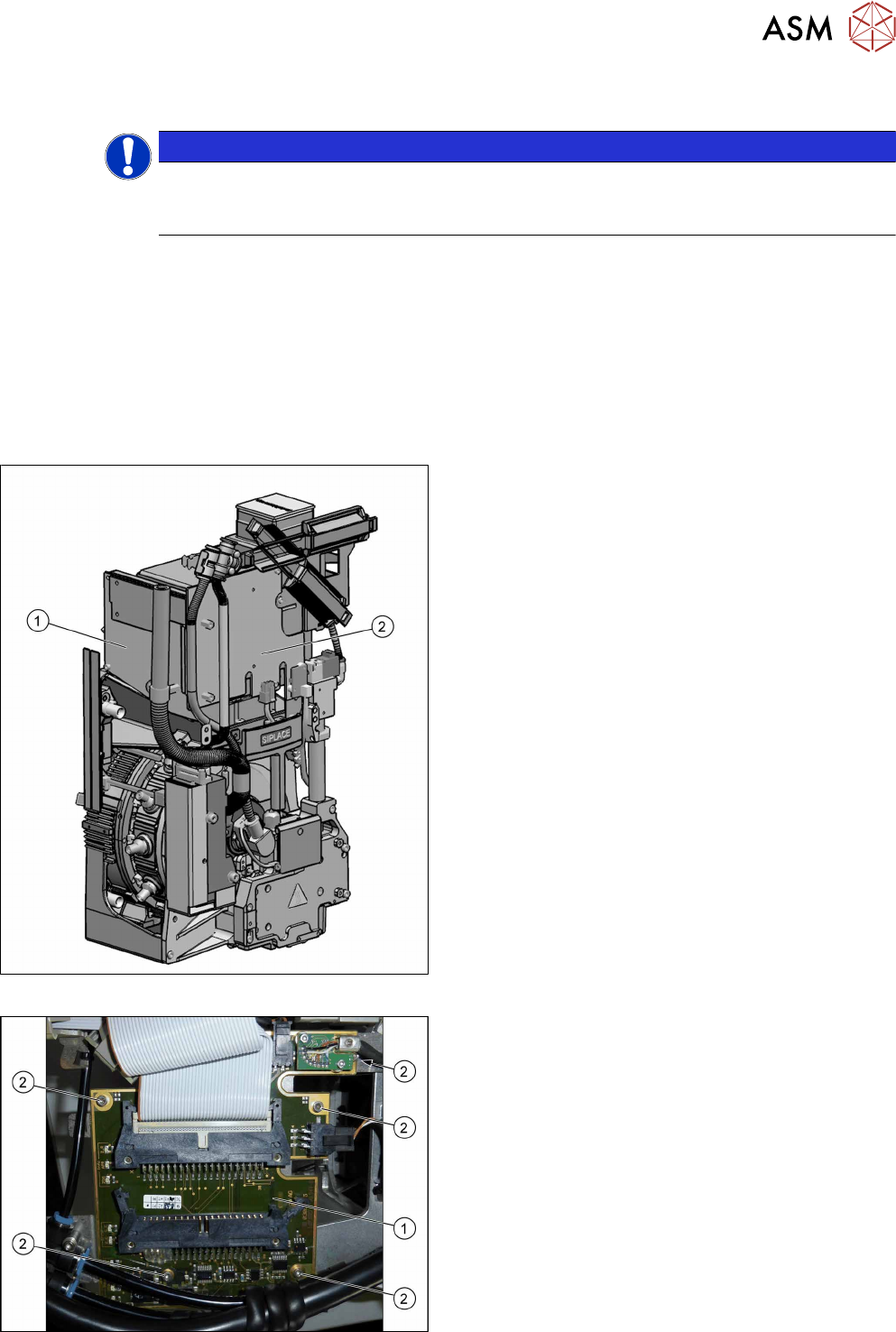

Abb.181: Zwischenverteiler 1 und 2
Der Zwischenverteiler (ZV) besteht aus zwei Platinen:
1. Der ZV1 ist auf der Vorderseite des Kopfes mon-
tiert.
2. Der ZV2 inkl. "Platine KE-Ansteuerung
ZV2" (Huckepack-Platine) ist links an der Seite
des Kopfes montiert.
Platinenbeschreibungen:
●
9.2.1 "Zwischenverteiler ZV1/CPP [03065295-xx]
" [}107]
●
9.2.2 "Zwischenverteiler ZV2/CPP [03052586-xx]
" [}108]
Funktionen des Zwischenverteilers:
●
LEDs zeigen die Betriebsspannungen am Kopf
und die Zustände der Sensoren
●
Teststecker für Spursignale und Testpins für ana-
loge Signale
●
Geregelte Stromversorgung für Inkrementalgeber
von Z- und Stern-Antrieb
●
Schnittstelle für BE-Sensor, Vakuumeinheit,
Vakuumsensor-Haltekreis und EEPROM
●
Ansteuerschaltung für den Rückholzylinder
Abb.182: Zwischenverteiler 1
1. Zwischenverteiler 1 (ZV1)
2. Fünf Befestigungsschrauben
