9 Zwischenverteiler und Vakuumsensor 9.2 Zwischenverteiler 1 und 2 tauschen 106 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 Abb.183: Zwischenverteiler 2 1. Zwischenverteiler 2 (ZV2) 2. Platine KE-Ansteuerun…
9 Zwischenverteiler und Vakuumsensor
9.2 Zwischenverteiler 1 und 2 tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 105
9.2 Zwischenverteiler 1 und 2 tauschen
HINWEIS
Analoge Vorgehensweise
Die Vorgehensweise für ZV1 und ZV2 ist analog. Auf relevante Unterschiede wird explizit
hingewiesen.
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie das benötigte Teil:
– Platine ZV1 (Zwischenverteiler1)
CPP: [03065295‑xx]
CPP M: [03155680‑xx]
– Platine ZV2 (Zwischenverteiler2)
CPP / CPP M: [03052586‑xx]
Übersicht
Abb.181: Zwischenverteiler 1 und 2
Der Zwischenverteiler (ZV) besteht aus zwei Platinen:
1. Der ZV1 ist auf der Vorderseite des Kopfes mon-
tiert.
2. Der ZV2 inkl. "Platine KE-Ansteuerung
ZV2" (Huckepack-Platine) ist links an der Seite
des Kopfes montiert.
Platinenbeschreibungen:
●
9.2.1 "Zwischenverteiler ZV1/CPP [03065295-xx]
" [}107]
●
9.2.2 "Zwischenverteiler ZV2/CPP [03052586-xx]
" [}108]
Funktionen des Zwischenverteilers:
●
LEDs zeigen die Betriebsspannungen am Kopf
und die Zustände der Sensoren
●
Teststecker für Spursignale und Testpins für ana-
loge Signale
●
Geregelte Stromversorgung für Inkrementalgeber
von Z- und Stern-Antrieb
●
Schnittstelle für BE-Sensor, Vakuumeinheit,
Vakuumsensor-Haltekreis und EEPROM
●
Ansteuerschaltung für den Rückholzylinder
Abb.182: Zwischenverteiler 1
1. Zwischenverteiler 1 (ZV1)
2. Fünf Befestigungsschrauben
9 Zwischenverteiler und Vakuumsensor
9.2 Zwischenverteiler 1 und 2 tauschen
106 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

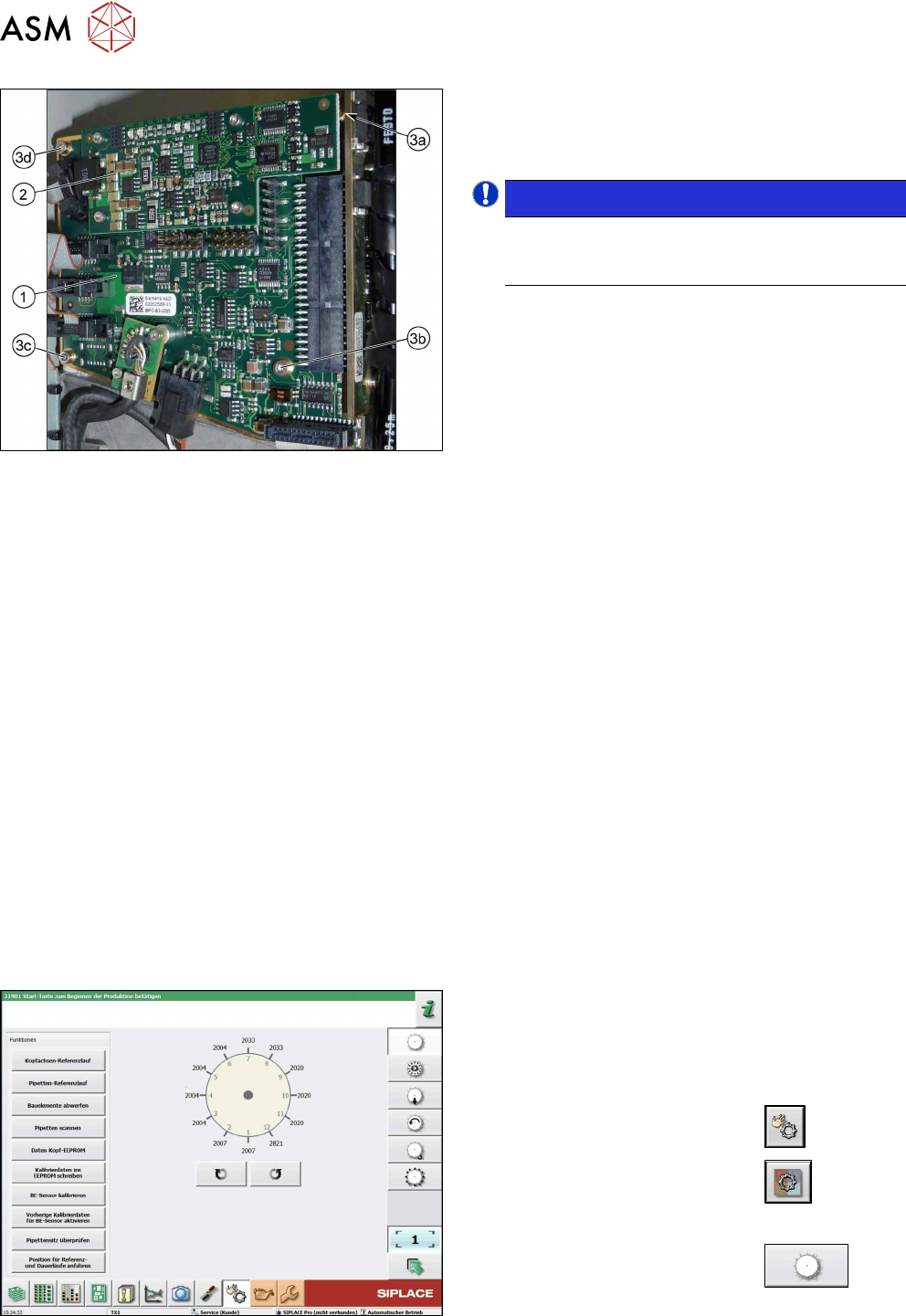

Abb.183: Zwischenverteiler 2
1. Zwischenverteiler 2 (ZV2)
2. Platine KE-Ansteuerung ZV2
3. Vier Befestigungsschrauben
HINWEIS!
Zum Entfernen von Schraube (3a) muss zuerst
die Platine KE-Ansteuerung ZV2 (2) demontiert
werden.
.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Nur bei ZV2: Demontieren Sie die Platine KE-Ansteuerung ZV2.
9.1 "Platine KE-Ansteuerung ZV2 tauschen [03073355-xx]" [}103]
► Ziehen Sie alle Steckverbindungen auf der Platine ab. Markieren Sie sich ggf. deren Position,
um diese später wieder einwandfrei zuordnen zu können.
► Entfernen Sie die Befestigungsschrauben der Platine (ZV1:5Stück, ZV2:4Stück).
► Nehmen Sie die Platine vorsichtig ab. Achten Sie darauf, die Steckverbindung zum anderen
ZV nicht zu beschädigen.
Einbau
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgendem Abschnitt:
9.1 "Platine KE-Ansteuerung ZV2 tauschen [03073355-xx]" [}103]
Abb.184: Status und Funktionen der Köpfe überprüfen
Nur beim Tausch von ZV1:
Schreiben Sie, nachdem Sie die Maschine wieder ein-
geschaltet haben, die Kalibrierwerte von den MA-
Daten in das Kopf-EEPROM zurück. Gehen Sie dazu
wie folgt vor:
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche
.
► Wählen Sie den Kopf aus.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Kalibrierdaten
ins EEPROM schreiben.
9 Zwischenverteiler und Vakuumsensor
9.2 Zwischenverteiler 1 und 2 tauschen
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 107
9.2.1 Zwischenverteiler ZV1/CPP [03065295-xx]
03065295-02
Der Zwischenverteiler 1 (ZV1) stellt die Verbindung
zum Zwischenverteiler 2 (ZV2) und dem Adapterboard
her. Weiterhin werden hier die verschiedene Sensoren
und Aktoren des CPP-Kopfes direkt angesteckt.
1. X25 – Stecker zum ZV2
2. X24 – Z-Motor
3. X22 – Stecker Z-Achse Geber (Spursignale) mit
EEPROM
4. X15 – Rückholzylinder
5. X1 – Flachbandkabel-Stecker zum Kopfadapter
6. X2 – Flachbandkabel-Stecker zum Kopfadapter
7. LEDs V107 bis V118 (s. u.)
03065295-02
LED-Übersicht
LED [03065295-02]
LED Farbe Status Signalname Beschreibung
V106 GN ON 15V+ Betriebsspannung +15VDC
V107 GN ON 5V+ Betriebsspannung +5VDC
V108 GN ON 15V- Betriebsspannung -15VDC
V111 RD ON Z_COUNT_ERR Fehler Sensor Z-Achse
V112 RD ON S_COUNT_ERR Fehler Sensor Sternachse
V115 GN ON 3.3V+_DP Betriebsspannung +3.3VDC für DP
V116 YE ON STATUS_DRUCK-
REGELVENTIL
Status: Regelventildruck OK
V117 YE ON Z_UNTEN_LED Sensor Z_unten ON
V118 YE ON V4_OUT Rückholzylinder ausgefahren
