9 Zwischenverteiler und Vakuumsensor
9.3 Vakuumsensor tauschen [03036806‑xx]
110 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Ansteuerung des KE-Übertragers

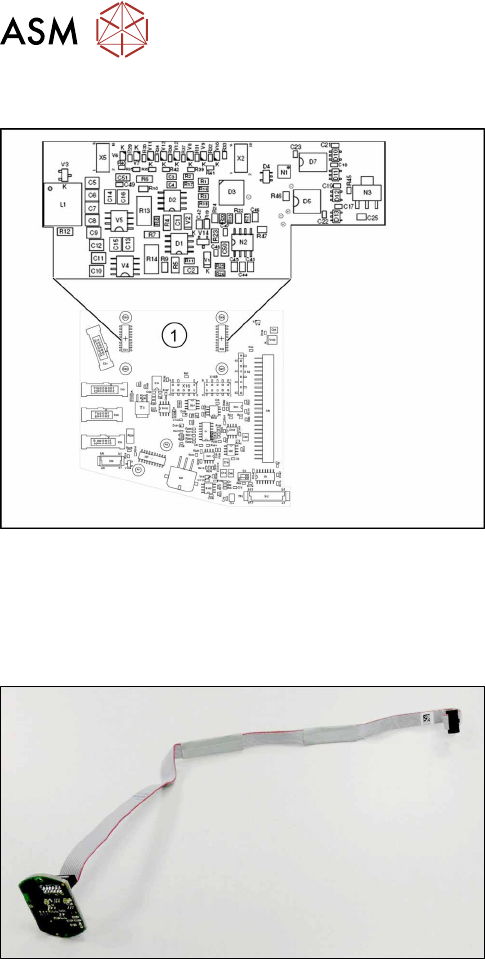

Abb.186: KE-Übertrager
Auf dem Zwischenverteiler 2 wird für die kontaktlose
Energieübertragung eine zusätzliche Platine aufge-
steckt.
1. X31/X32 - Steckplatz Ansteuerung KE-Übertrager
Beschreibung LEDs:
V6 – Maximal Strom überschritten
V7 – Dauerstrom zu hoch
V9 – KE-Ansteuerung eingeschaltet
V10 – Fehler, KE-Übertrager abgeschaltet
Im Normalbetrieb, leuchtet die grüne LED V9
9.3 Vakuumsensor tauschen [03036806‑xx]
Teile, Hilfsmittel und Werkzeug
Abb.187: Vakuumsensor komplett für CPP [03036806‑xx]
●
Vakuumsensor komplett für CPP [03036806‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
9 Zwischenverteiler und Vakuumsensor
9.3 Vakuumsensor tauschen [03036806‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 111
Ausbau

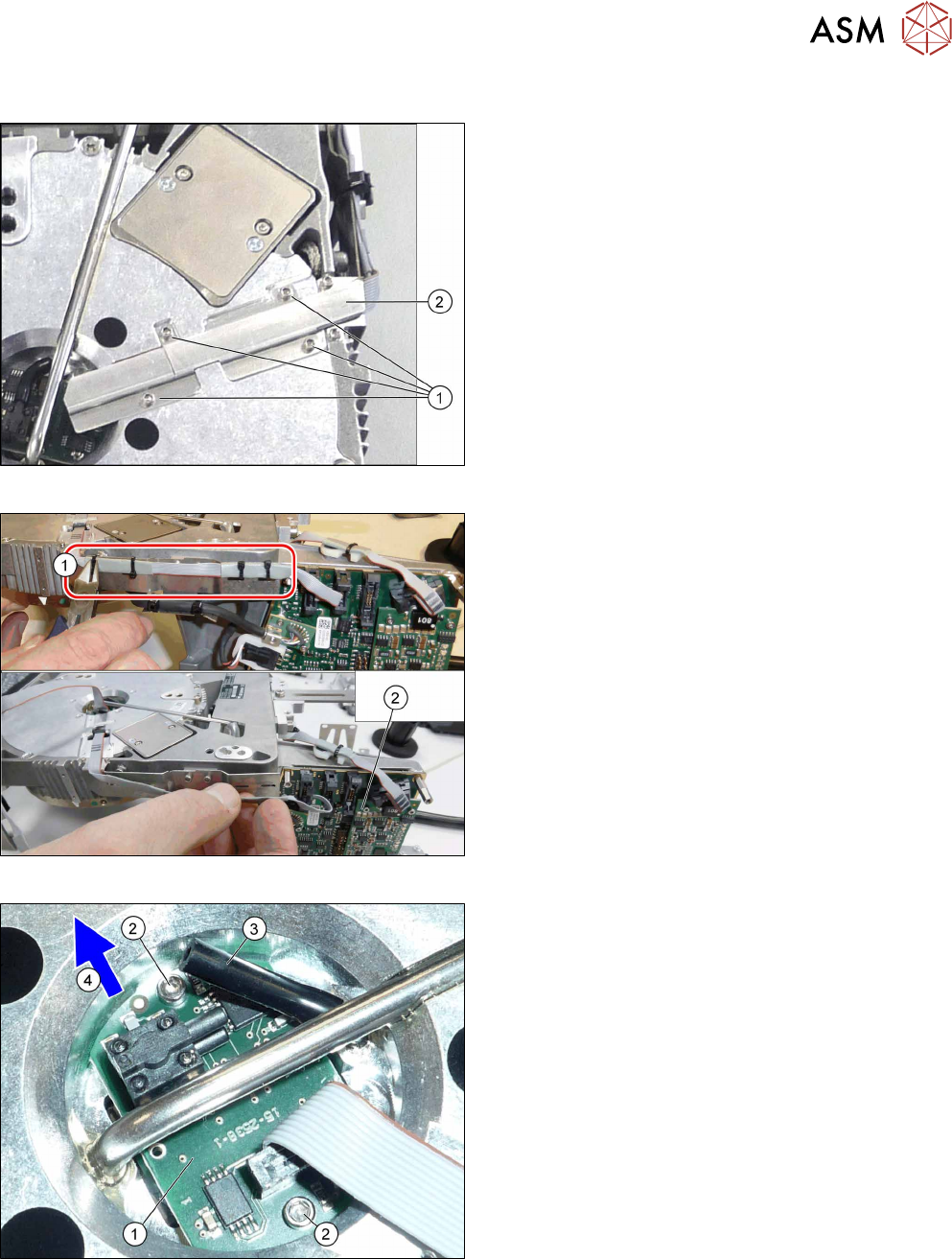

Abb.188: Abdeckung
► Drehen Sie den Kopf um.
► Entfernen Sie die vier Befestigungsschrauben(1)
der Abdeckung(2) und nehmen Sie die Abde-
ckung ab.
Abb.189: Kabel und Kabelbinder
► Entfernen Sie die Kabelbinder(1).
► Fädeln Sie das Kabel bis zum Zwischenvertei-
ler2(2) aus und stecken Sie das Kabel ab.
Markieren Sie sich ggf. die Position um diese
später wieder eindeutig zuordnen zu können.
Abb.190: Vakuumsensor
► Ziehen Sie den Schlauch(3) vom Vakuum-
sensor(1) ab.
► Entfernen Sie die beiden Befestigungsschrau-
ben(2) des Vakuumsensors.
► Ziehen Sie den Vakuumsensor inkl. Kabel in
Pfeilrichtung(4) unter dem Rohrstück heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
