10 Kalibrierung 10.3 BE-Sensor kalibrieren Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 115 10.3 BE-Sensor kalibrieren Abb.195: BE-Sensor kalibrieren (am Beispiel SIPLACE CPP) ► Wechseln Sie in den Bedienerl…
10 Kalibrierung
10.2 Ablauf der Kalibrierung
114 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018

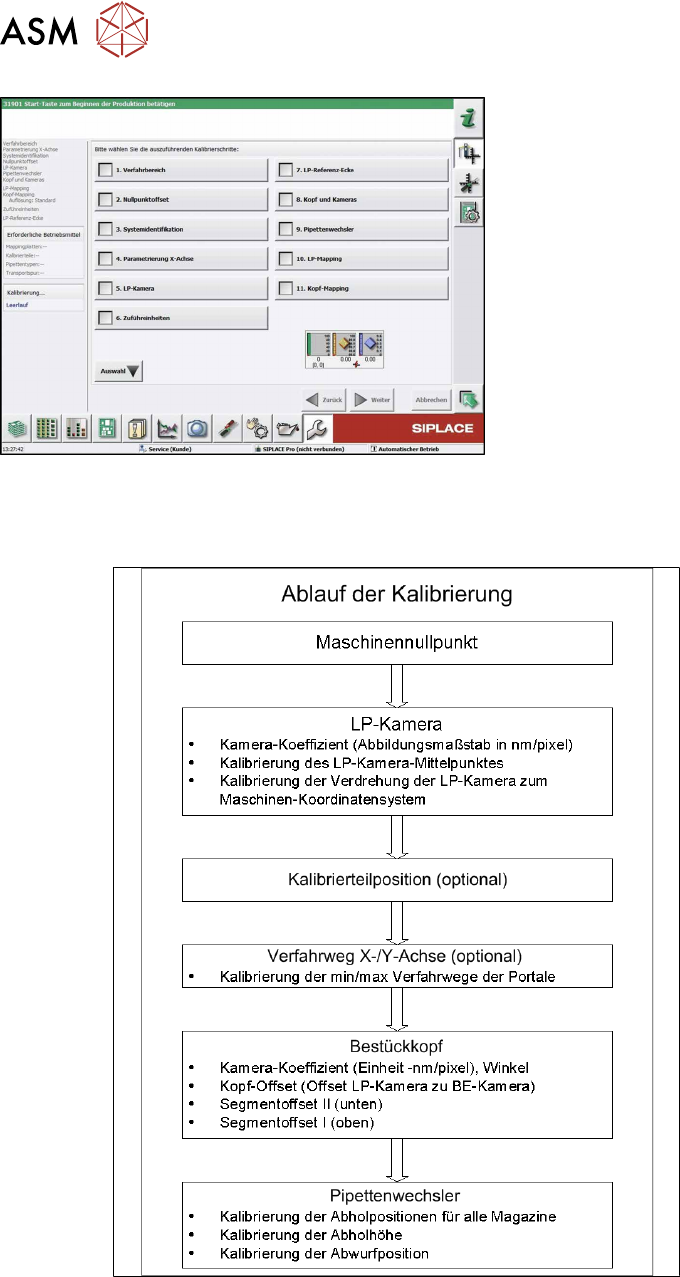

Abb.193: Automatische Kalibrierung
► Wählen Sie Kopf und Kameras aus.
► Klicken Sie auf die Schaltfläche Weiter.
Folgen Sie den Anweisungen auf den folgenden Sei-
ten:
► Wählen Sie auf der nächsten Seite die Portale
aus, auf denen sich die zu kalibrierenden Köpfe
befinden und klicken Sie auf die Schaltfläche
Weiter.
► Als Nächstes werden die Bedingungen für die
Kalibrierung überprüft (Pipette, Kalibrierteil,
usw.). Folgen Sie den Anweisungen.
Danach wird die Kalibrierung gestartet. Alle notwendi-
gen Zwischenschritte (Kopfhöhe, etc.) werden auto-
matisch durchgeführt.
10.2 Ablauf der Kalibrierung
Abb.194: Ablauf der C&P-Kalibrierung
10 Kalibrierung
10.3 BE-Sensor kalibrieren
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 115
10.3 BE-Sensor kalibrieren

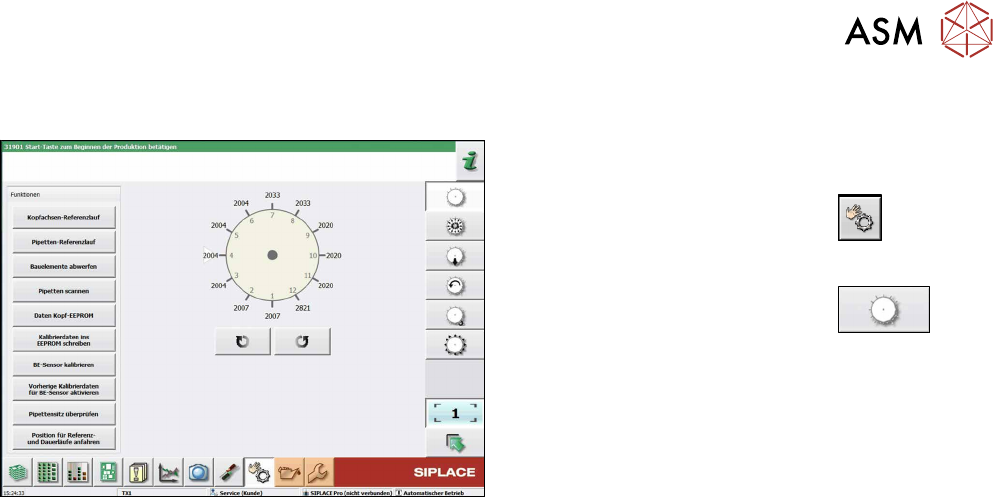

Abb.195: BE-Sensor kalibrieren (am Beispiel SIPLACE CPP)
► Wechseln Sie in den Bedienerlevel Service
(Kunde).
► Klicken Sie auf die Schaltfläche
.
► Wählen Sie den Kopf aus.
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche BE‑Sensor kali-
brieren.
10 Kalibrierung
10.3 BE-Sensor kalibrieren
116 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
