2 Modul-Übersicht 2.1 CPP-Kopf 16 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 2.1.1 Frontplatte Abb.5: Frontplatte 1. Frontplatte 2. Rückholzylinder 3. Z-Achse mit Rachen und Messsystem 4. Laufring 5. Befes…

100%1 / 118
2 Modul-Übersicht
2.1 CPP-Kopf
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 15
2 Modul-Übersicht
2.1 CPP-Kopf
Abb.4: SIPLACE CPP mit Kamera
SIPLACE CPPM [03153719Sxx]
SIPLACE CPP mit Kamera SST29 [03070108‑xx]
SIPLACE CPP ohne Kamera [03053528‑xx]
1. Zwischenverteiler 1 (ZV1)
2. Zwischenverteiler 2 (ZV2) und
Platine KE-Ansteuerung ZV2
(unter der Abdeckung)
9.2 "Zwischenverteiler 1 und 2 tauschen" [}105]
9.1 "Platine KE-Ansteuerung ZV2 tauschen
[03073355-xx]" [}103]
3. Sternmotor (im Kopfgehäuse integriert)
5.2 "Stern aus- und einbauen (nurKöpfe
abFS05)" [}41]
4. Schliffscheibe (zwischen Sternmotor und Stern)
5.3 "Schliffscheibe tauschen
[03055431‑xx]" [}45]
5. Stern mit DP-Antrieben
6 "DP‑Antriebe" [}69]
6. Druckregelventil
7 "Druckregelventil (DRV)" [}77]
7. BE-Kamera
4.1 "BE-Kamera tauschen [03018637‑xx]" [}27]
8. Vakuumsensor
9.3 "Vakuumsensor tauschen
[03036806‑xx]" [}110]
9. BE-Sensor in der Bestück- und Abholposition
(anderUnterseite)
4.2 "BE-Sensor tauschen [03037106‑xx]" [}30]
4.3 "BE-Sensor-Kabel tauschen
[03063595‑xx]" [}31]
10. Z-Achse
11. Haltekreisversorgung, eingebaute Venturidüsen
und Ventilschaltbaugruppe (Ventilinsel)
8 "Drehverschraubung, Schalldämpfer und Halte-
kreis" [}91]
12. Single-Core-Solution (SCS) – Ansteuerung
DP‑Antriebe
5.5 "Single Core Solution (SCS) tauschen
[03054790Sxx] (nurKöpfe abFS05)" [}51]
13. Frontplatte
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
14. Rückholzylinder
2 Modul-Übersicht
2.1 CPP-Kopf
16 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
2.1.1 Frontplatte
Abb.5: Frontplatte
1. Frontplatte
2. Rückholzylinder
3. Z-Achse mit Rachen und Messsystem
4. Laufring
5. Befestigung für das Druckregelventil
6. Schmierung Z-Achse Linearführung
7. Schmierung Servicebohrung Stützrolle Z-Achse
(Nicht bei allen Kopf-Versionen vorhanden. Siehe
2.1.2 "Z-Achse" [}16])
Die Frontplatte des CPP Kopfes ist mit vier Schrauben
am Kopfgehäuse befestigt und kann im Servicefall
komplett getauscht werden.
 VORSICHT!
Keine Anbauteile demontieren
Wenn nicht explizit erlaubt dürfen keine Anbau-
teile der Frontplatte demontiert werden. Die Teile
der Frontplatte sind genau aufeinander abge-
stimmt und erfordern spezielle Einstellungen
(ausgenommen das Druckregelventil).
.
2.1.2 Z-Achse
Abb.6: Z-Achse
1. Inkrementelles Messsystem, Auflösung 0,5µm
2. Rückholeinheit
3. Servicebohrung für die Schmierung der Stützrolle
Z-Achse
4. Sekundärteil mit den Magneten
Das Sekundärteil ist auf der Z‑Achse montiert.
5. Rachen
Der Rachen ist an der Linearführung der Z‑Achse
montiert.
6. Linearmotor Primärteil
7. Betätiger an der Rückholeinheit
 HINWEIS!
Befindet sich bei Position (3) kein gelber Punkt
und keine Servicebohrung zum Ölen der Stütz-
rolle, dann muss die Stützrolle nicht geölt wer-
den. Lesen Sie dazu auch die Instandhaltungs-
anleitung.
.
2 Modul-Übersicht
2.1 CPP-Kopf
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 17
2.1.3 Rückholeinheit

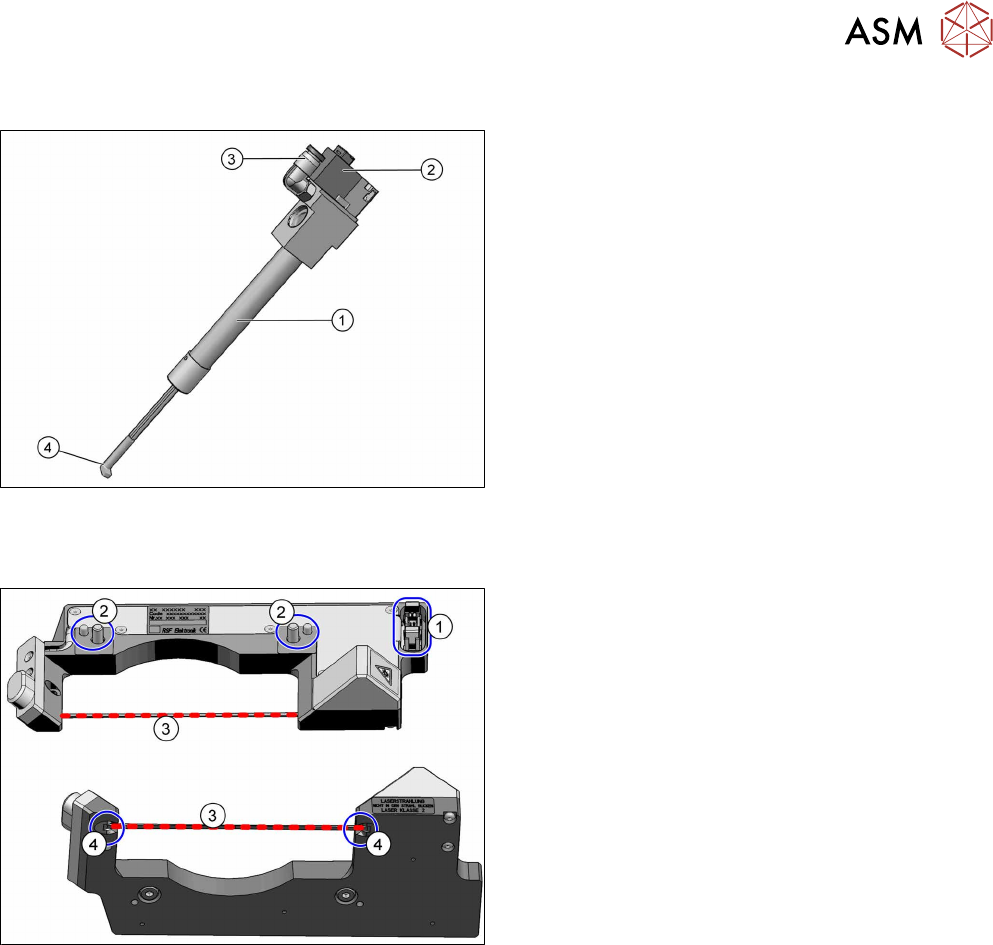

Abb.7: Rückholeinheit
1. Pneumatikzylinder
2. Magnetventil
3. Druckluftanschluss
4. Mitnehmer für Z-Achse
Die Rückholeinheit ist fest an der Z-Achse montiert.
Diese Rückholeinheit hält die Z-Achse im stromlosen
Zustand in der sicheren oberen Position. Dadurch wird
sichergestellt dass der Bestückkopf bei ausgeschalte-
ter Maschine oder bei Stromausfall nicht beschädigt
wird.
Die Rückholeinheit ist kein Ersatzteil und kann nur mit
der kompletten Frontplatte des Kopfes getauscht wer-
den.
2.1.4 BE-Sensor
Abb.8: BE-Sensor (am Beispiel C&P20P)
1. Stecker zur Energie-/Datenversorgung
2. Befestigung am Kopfgehäuse
(2x Zentrierstifte, 2x Schrauben)
3. Laserstrahl
4. Sender- und Empfängereinheit mit geschützten
Prismen
