3 Usability Paket
3.1 Teile, Hilfsmittel und Werkzeug
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 23
3 Usability Paket
Um die Handhabung bei Montage und Demontage des SIPLACE Multistar (CPP) zu verbessern
sind diverse Änderungen in den CPP-Kopf eingeflossen. Diese können als sogenanntes "Usability
Paket" nachgerüstet werden.
3.1 Teile, Hilfsmittel und Werkzeug
●
Nachrüstpaket Usability CPP [03119882‑xx]

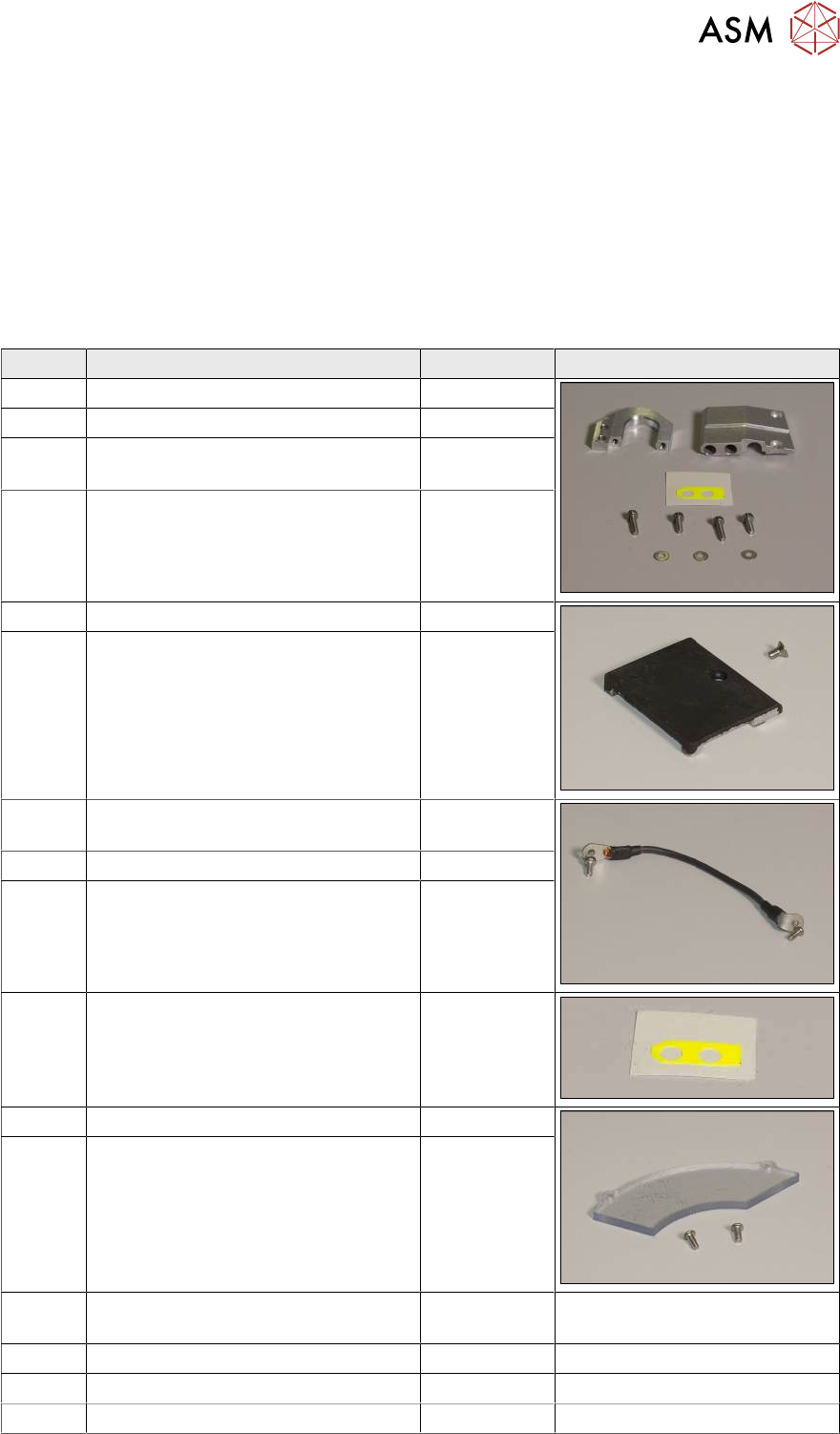

Inhalt des "Nachrüstpaket Usability CPP" [03119882‑xx]
Menge Bezeichnung Art.-Nr. Abbildung
1 RH-Zylinderaufnahme / CPP 03120201-xx
1 Einfädelhilfe - rechts-oben / CPP 03118785-xx
1 Aufkleber-Einfädelhilfe - rechts-oben /
CPP
03122619-xx
4 ISO 4762 - M 2 x 8-A2-70 03042526-xx
1 Griffschutz-CPP-komplett 03119772-xx
1 ISO 7046-2-M3 x 5-A2-70-H 03023237-xx
1 Masseverbindung (Erdungslitze)
Drehverschraubung CPP
03120256-xx
1 DIN EN ISO 7380-M2 x 4-A2-70 03045177-xx
1 ISO 4762 - M 2 x 4-A2-70 03042523-xx
2 Aufkleber-Montagemarkierung-CPP 03118678-xx
1 Abdeckung Frontplatte / CPP 03077012-xx
9 DIN EN ISO 7380-M2,5 x 6-A2-70 03045187-xx
1 Aufkleber abgewinkelt Montagemar-
kierung CPP
03157186‑xx
2 DIN EN ISO 7380-M2 x 6-A2-70 03045179-xx
1 ISO 7089 - 2,5 - 200 HV - A2 03100632‑xx
1 DIN EN ISO 7380-M2,5 x 8-A2- 03045188‑xx
3 Usability Paket
3.2 Usability Paket nachrüsten
24 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
HINWEIS
Kleine Schrauben und Schrauben mit Kunststoffgewinde
Beachten Sie beim Festziehen von kleinen Schrauben und Schrauben mit Kunststoffgewin-
de folgende Vorgehensweise:
► Drehen Sie die Schraube erst nach links bis die Schraube in das Gewinde fällt. Ziehen
Sie dann die Schraube vorsichtig fest.
3.2 Usability Paket nachrüsten
Montage von:
●
Abdeckung Frontplatte / CPP [03077012‑xx]

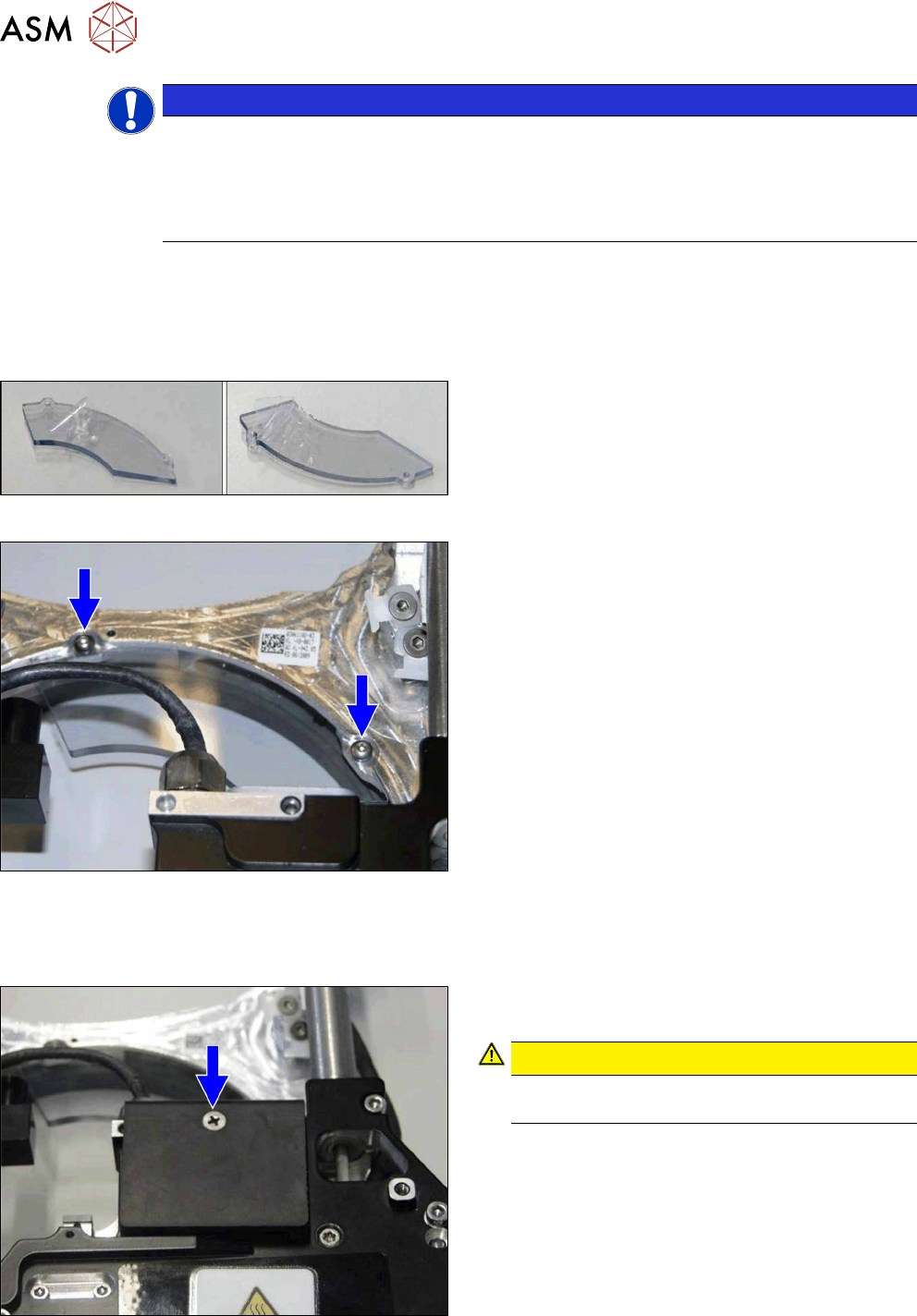

Abb.19: Schutzfolie abziehen
► Ziehen Sie die Schutzfolie auf beiden Seiten der
Abdeckung ab.
Abb.20: Abdeckung montieren
► Montieren Sie die Abdeckung an der Frontplatte.
Montage von:
●
Griffschutz-CPP-komplett [031119772‑xx]
Abb.21: Griffschutz montieren
► Montieren Sie den Griffschutz-CPP-komplett an
der Frontplatte.
VORSICHT!
Verwenden Sie zur Sicherung der Schraube
Loctite 243.
.
3 Usability Paket
3.2 Usability Paket nachrüsten
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 25
Montage von:
●
Einfädelhilfe rechts oben / CPP [03118785‑xx]
●
Aufkleber-Einfädelhilfe [03122619‑xx]
●
RH-Zylinderaufnahme / CPP [03120201‑xx]

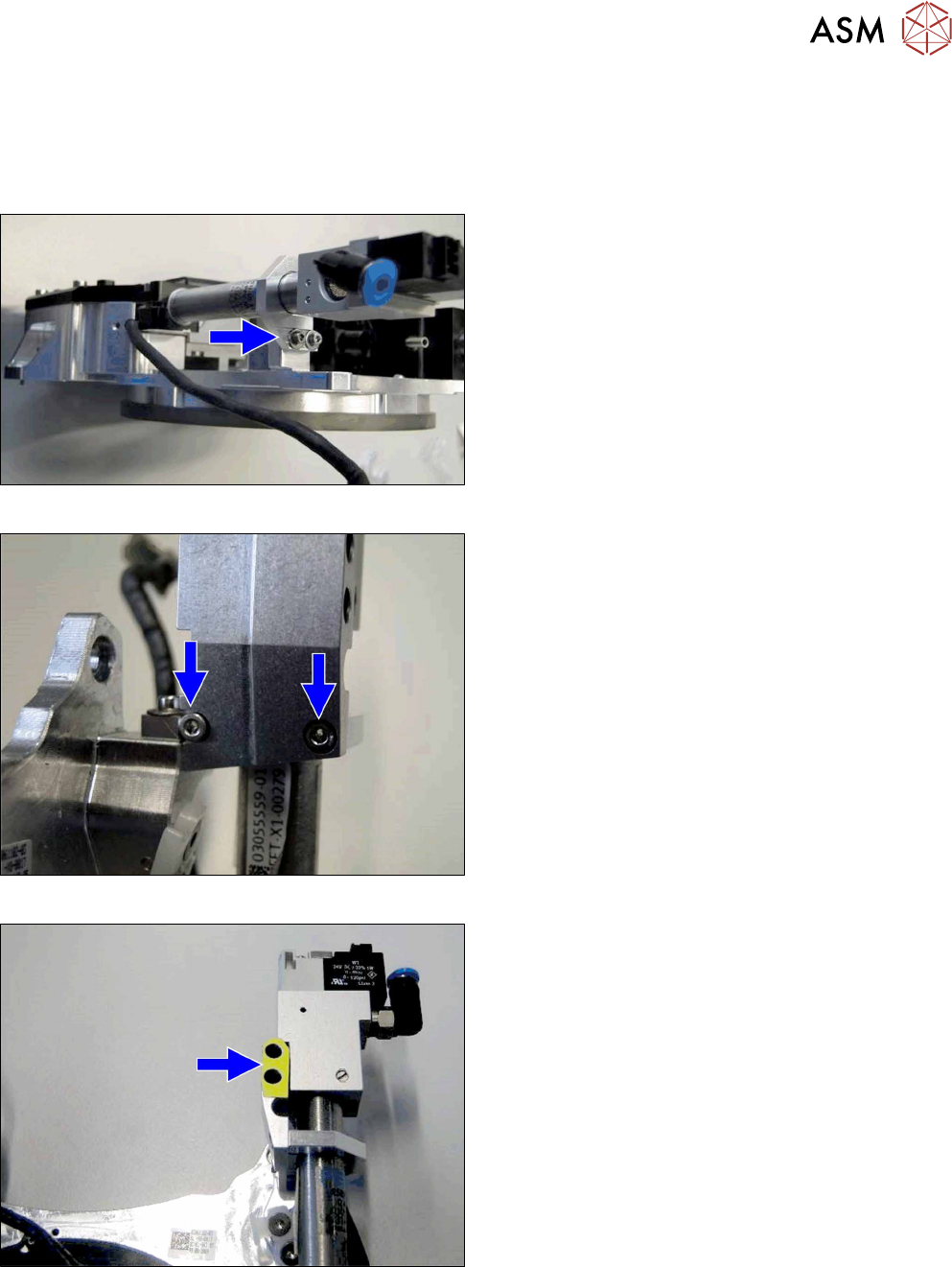

Abb.22: Zylinderaufnahme tauschen
► Tauschen Sie die RH-Zylinderaufnahme aus.
Dies ist notwendig um die Einfädelhilfe montieren
zu können.
Abb.23: Einfädelhilfe montieren
► Montieren Sie die "Einfädelhilfe rechts oben /
CPP".
Abb.24: Aufkleber anbringen
► Kleben Sie den "Aufkleber Einfädelhilfe" auf.
