4 BE-Kamera und BE-Sensor 4.1 BE-Kamera tauschen [03018637‑xx] Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 29 Einbau ► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol…
4 BE-Kamera und BE-Sensor
4.1 BE-Kamera tauschen [03018637‑xx]
28 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Abb.30: Befestigungspunkte der BE-Kamera
1. Schrauben am Fuß der Kamera (4x)
DIN912-M3x16-A2-70 [00325349-xx]
2. Schraube am Platinenhalter (1x)
ISO4762-M2,5x4-A2-70 [03042531-xx]
DIN125-A2.7-140HV-A2 [00201583-xx]
3. Schraube am Haltewinkel (1x)
ISO4762-M2,5x4-A2-70 [03042531-xx]
DIN125-A2.7-140HV-A2 [00201583-xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Öffnen Sie die Kabelhalter des BE-Kamera-Kabels.
► Entfernen Sie die sechs Befestigungsschrauben der BE‑Kamera.
(4x am Fuß der Kamera, 1x am Platinenhalter, 1x am Haltewinkel)
► Ziehen Sie die BE-Kamera vorsichtig aus der Verstiftung.
4 BE-Kamera und BE-Sensor
4.1 BE-Kamera tauschen [03018637‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 29
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Achten Sie darauf die Kamera-Optik nicht zu verschmutzen oder zu beschädigen.
► Ziehen Sie die vier Befestigungsschrauben am Fuß der BE-Kamera mit einem Dreh-
moment von 2Nm, die anderen beiden Schrauben handfest an.
► Achten Sie auf die Verlegung der GigE-Kabel (s.u.).

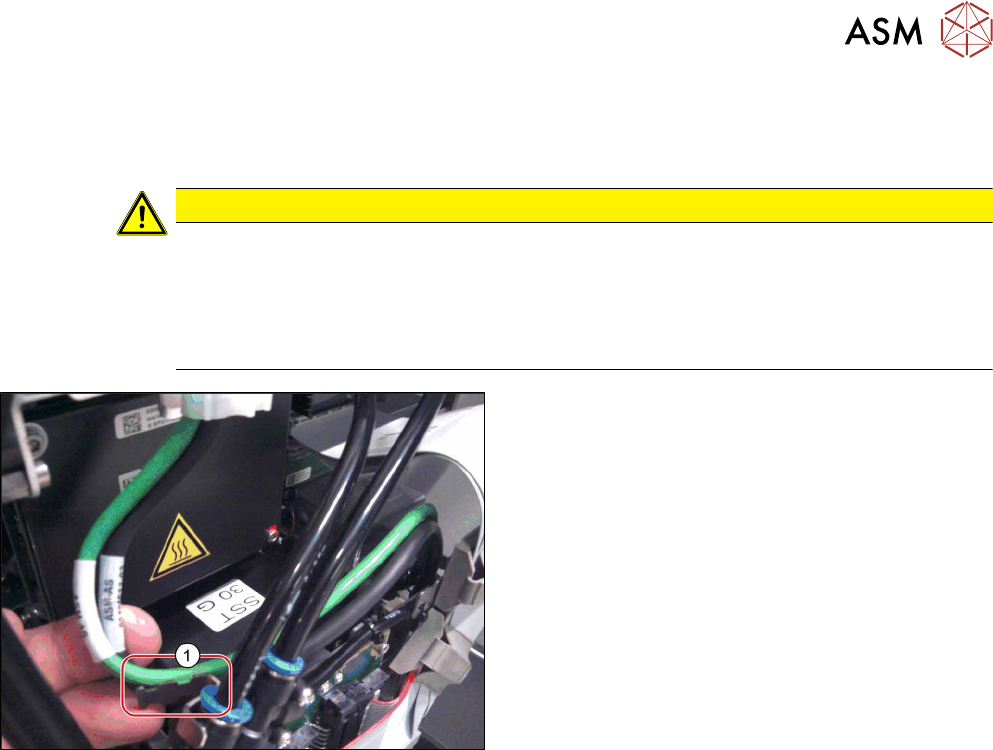

Abb.31: Befestigung der GigE-Kabel
Nur Köpfe mit GigE:
► Befestigen Sie die GigE-Kabel mit Kabelbindern
an der Befestigung(1) (wenn vorhanden).
4 BE-Kamera und BE-Sensor
4.2 BE-Sensor tauschen [03037106‑xx]
30 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
4.2 BE-Sensor tauschen [03037106‑xx]
Teile, Hilfsmittel und Werkzeug
●
BE-Sensor CPP [03037106-xx]
Übersicht
Abb.32: BE-Sensor
1. Befestigungsschrauben des BE‑Sensors
2. Stecker
3. BE-Sensor
Jeder CPP-Kopf ist standardmäßig mit einem BE-
Sensor in der Abhol-/Bestückposition ausgerüstet.
Mit Hilfe des BE-Sensors wird die Anwesenheit und/
oder die Bauteilhöhe nach dem Abholen und vor dem
Bestücken kontrolliert.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
Ausbau
VORSICHT
Prismen am BE-Sensor
Achten Sie darauf, die Prismen am BE-Sensor nicht zu beschädigen.
► Ziehen Sie den Stecker am BE-Sensor ab indem Sie diesen an den Seiten leicht zusammen-
drücken. Dadurch löst sich die Verriegelung des Steckers.
► Entfernen Sie die beiden Befestigungsschrauben.
► Ziehen Sie den BE-Sensor vorsichtig ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben des BE-Sensor mit einem Drehmoment von
1,45Nm an.
► Für die Bestückung von BEs kleiner 0201 muss der BE-Sensor kalibriert werden.
Lesen Sie dazu den Abschnitt 10.3 "BE-Sensor kalibrieren" [}115].
