4 BE-Kamera und BE-Sensor
4.2 BE-Sensor tauschen [03037106‑xx]
30 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
4.2 BE-Sensor tauschen [03037106‑xx]
Teile, Hilfsmittel und Werkzeug
●
BE-Sensor CPP [03037106-xx]
Übersicht

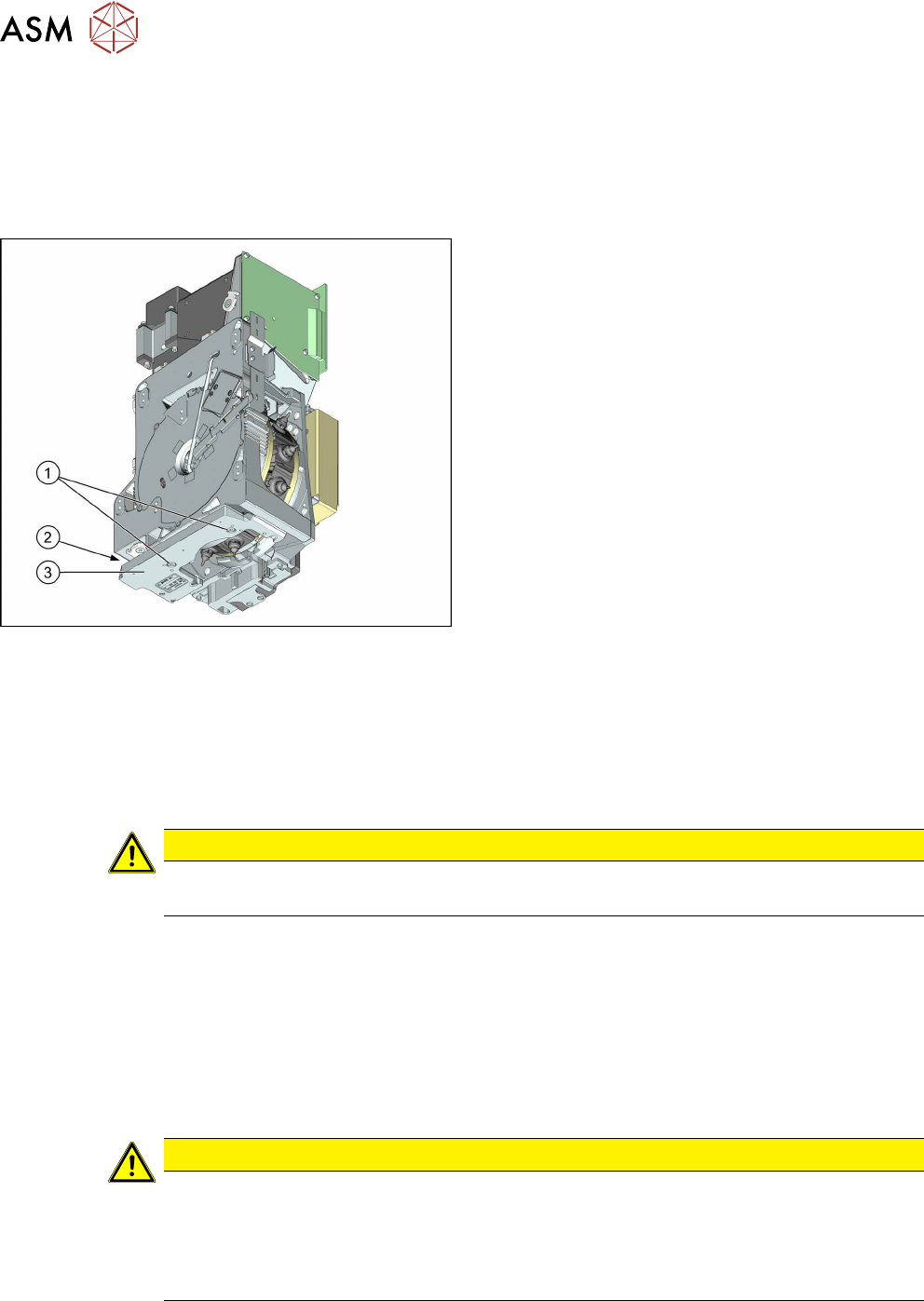

Abb.32: BE-Sensor
1. Befestigungsschrauben des BE‑Sensors
2. Stecker
3. BE-Sensor
Jeder CPP-Kopf ist standardmäßig mit einem BE-
Sensor in der Abhol-/Bestückposition ausgerüstet.
Mit Hilfe des BE-Sensors wird die Anwesenheit und/
oder die Bauteilhöhe nach dem Abholen und vor dem
Bestücken kontrolliert.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
Ausbau
VORSICHT
Prismen am BE-Sensor
Achten Sie darauf, die Prismen am BE-Sensor nicht zu beschädigen.
► Ziehen Sie den Stecker am BE-Sensor ab indem Sie diesen an den Seiten leicht zusammen-
drücken. Dadurch löst sich die Verriegelung des Steckers.
► Entfernen Sie die beiden Befestigungsschrauben.
► Ziehen Sie den BE-Sensor vorsichtig ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Ziehen Sie die Befestigungsschrauben des BE-Sensor mit einem Drehmoment von
1,45Nm an.
► Für die Bestückung von BEs kleiner 0201 muss der BE-Sensor kalibriert werden.
Lesen Sie dazu den Abschnitt 10.3 "BE-Sensor kalibrieren" [}115].
4 BE-Kamera und BE-Sensor
4.3 BE-Sensor-Kabel tauschen [03063595‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 31
4.3 BE-Sensor-Kabel tauschen [03063595‑xx]
Teile, Hilfsmittel und Werkzeug
●
BE-Sensor CPP [03063595‑xx]
Übersicht
Abb.33: BE-Sensor-Kabel
1. Stecker am Zwischenverteiler2 (ZV2)
2. Zwischenverteiler2 mit Platine KE-Ansteuerung
ZV2 (Huckepack-Platine)
Siehe auch 9.2 "Zwischenverteiler 1 und 2 tau-
schen" [}105]
3. Kabel zum BE-Sensor
4. Stecker am BE-Sensor
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Ziehen Sie den Stecker am BE-Sensor ab indem Sie diesen an den Seiten leicht zusammen-
drücken. Dadurch löst sich die Verriegelung des Steckers.
► Ziehen Sie auf dieselbe Weise den Stecker (X21) am ZV2 ab.
► Entfernen Sie alle relevanten Kabelbinder. Markieren Sie sich ggf. deren Positionen, so dass
Sie diese später wieder genau so ersetzen können.
► Nehmen Sie das Kabel ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Fixieren Sie das Kabel mit Kabelbindern.
► Achten Sie auf eine korrekte Verlegung des Kabels.
4 BE-Kamera und BE-Sensor
4.3 BE-Sensor-Kabel tauschen [03063595‑xx]
32 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
