4 BE-Kamera und BE-Sensor 4.3 BE-Sensor-Kabel tauschen [03063595‑xx] 32 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
4 BE-Kamera und BE-Sensor
4.3 BE-Sensor-Kabel tauschen [03063595‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 31
4.3 BE-Sensor-Kabel tauschen [03063595‑xx]
Teile, Hilfsmittel und Werkzeug
●
BE-Sensor CPP [03063595‑xx]
Übersicht

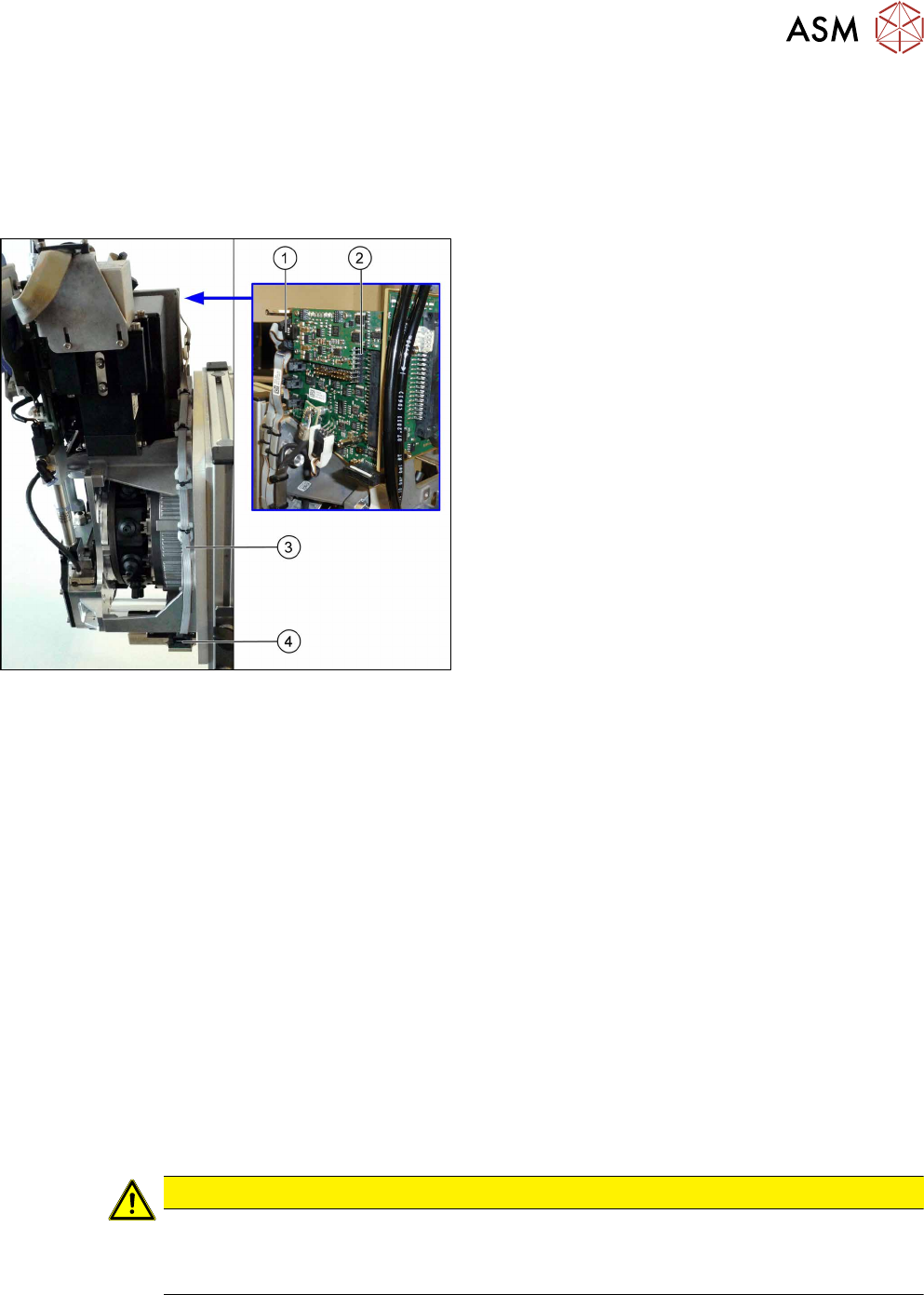

Abb.33: BE-Sensor-Kabel
1. Stecker am Zwischenverteiler2 (ZV2)
2. Zwischenverteiler2 mit Platine KE-Ansteuerung
ZV2 (Huckepack-Platine)
Siehe auch 9.2 "Zwischenverteiler 1 und 2 tau-
schen" [}105]
3. Kabel zum BE-Sensor
4. Stecker am BE-Sensor
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
► Ziehen Sie den Stecker am BE-Sensor ab indem Sie diesen an den Seiten leicht zusammen-
drücken. Dadurch löst sich die Verriegelung des Steckers.
► Ziehen Sie auf dieselbe Weise den Stecker (X21) am ZV2 ab.
► Entfernen Sie alle relevanten Kabelbinder. Markieren Sie sich ggf. deren Positionen, so dass
Sie diese später wieder genau so ersetzen können.
► Nehmen Sie das Kabel ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
VORSICHT
Einbauhinweise
► Fixieren Sie das Kabel mit Kabelbindern.
► Achten Sie auf eine korrekte Verlegung des Kabels.
4 BE-Kamera und BE-Sensor
4.3 BE-Sensor-Kabel tauschen [03063595‑xx]
32 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.1 Frontplatte tauschen [03061102‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 33
5 Frontplatte, Stern, Z-Achse und
Schliffscheibe
5.1 Frontplatte tauschen [03061102‑xx]
Teile, Hilfsmittel und Werkzeug
●
Frontplatte mit Z-Antrieb komplett CPP [03061102‑xx]
Übersicht
Abb.34: Frontplatte
1. Frontplatte
2. Rückholzylinder
3. Z-Achse mit Rachen und Messsystem
4. Laufring
5. Befestigung für das Druckregelventil
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
