5 Frontplatte, Stern, Z-Achse und Schliffscheibe 5.2 Stern aus- und einbauen (nurKöpfe abFS05) 42 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 Abb.56: Griff ► Entfernen Sie die beiden Befestigungsschrau- b…
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.2 Stern aus- und einbauen (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 41
5.2 Stern aus- und einbauen (nurKöpfe abFS05)
Übersicht
Abb.54: Aufbau CPP-Kopf
1. Rückplatte
2. Schliffscheibe
3. Stern
4. Frontplatte
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau
Abb.55: Griff
► Entfernen Sie die vier Befestigungsschrauben(1)
des Griffs(2) und nehmen Sie den Griff ab.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.2 Stern aus- und einbauen (nurKöpfe abFS05)
42 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Abb.56: Griff
► Entfernen Sie die beiden Befestigungsschrau-
ben(1) der Kamerasichtblende(2) und nehmen
Sie die Kamerasichtblende ab.
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie die Drehverschraubung aus.
8.2 "Drehverschraubung tauschen" [}93]
Abb.57: Pipetten und Schläuche abziehen
► Ziehen Sie die Pipette(1) vom DP‑Antrieb ab.
► Ziehen Sie den DP-Antrieb(2) mit dem Rachen
aus dem Kopf heraus.
VORSICHT!
Ziehen Sie nicht an der schwarzen Abdeckung.
Diese kann ansonsten brechen.
.
► Ziehen Sie den Schlauch(3) auf beiden Seiten
ab.
► Wiederholen Sie diese Schritte für alle zwölf
DP‑Antriebe.
Abb.58: Befestigungsschrauben des Sterns
► Entfernen Sie die zwölf Befestigungsschrauben
des Sterns. Diese zwölf Schrauben befinden sich
jeweils zwischen den DP‑Antrieben.
► Ziehen Sie vorsichtig den kompletten Stern vom
Sternmotor ab. Halten Sie den Stern dabei an der
SCS.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.2 Stern aus- und einbauen (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 43
Einbau

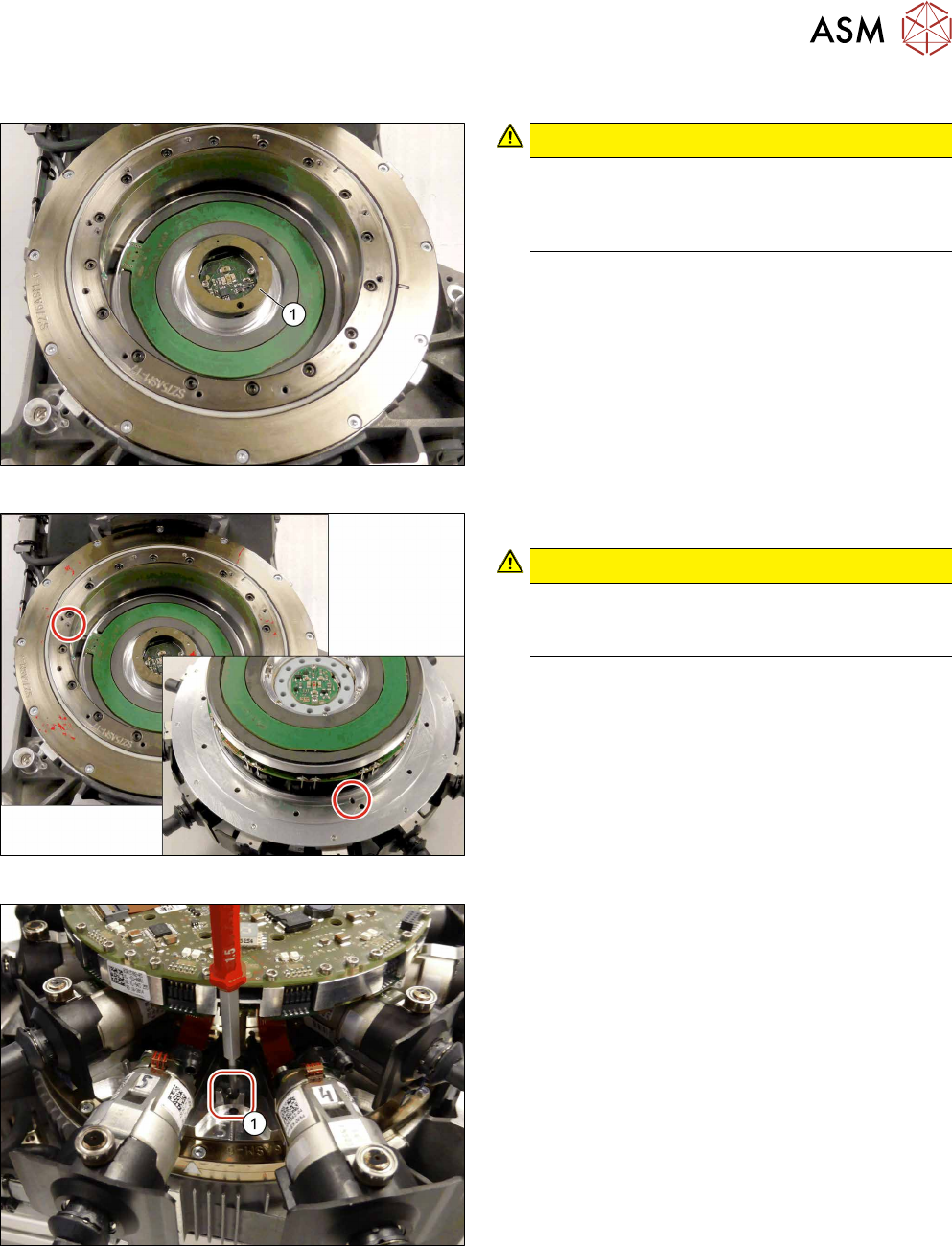

Abb.59: Korrekte Position der Schliffscheibe
VORSICHT!
Achten Sie darauf, dass die Schliffscheibe (1)
korrekt zwischen Rückplatte und Stern sitzt
(Nuten). Die Stifte auf der Schliffscheibe müssen
dabei in Richtung Rückplatte zeigen.
.
Abb.60: Pin
► Setzen Sie den Stern in den Kopf ein.
VORSICHT!
Achten Sie beim Einsetzen des Sterns darauf,
den Pin am Kopf in die entsprechende Ausspa-
rung am Stern zu setzen.
.
Abb.61: Stern befestigen
► Befestigen Sie den Stern mit zwölf Befestigungs-
schrauben.
Ziehen Sie die Schrauben über Kreuz mit einem
Drehmoment von 0,20Nm an.
