5 Frontplatte, Stern, Z-Achse und Schliffscheibe 5.4 Ventilinsel tauschen (nur Köpfe ab FS05) Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 47 5.4 Ventilinsel tauschen (nur Köpfe ab FS05) Teile, Hilfsmittel un…
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.3 Schliffscheibe tauschen [03055431‑xx]
46 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau (für Köpfe ab Version 05)
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie den Stern aus.
5.2 "Stern aus- und einbauen (nurKöpfe abFS05)" [}41]

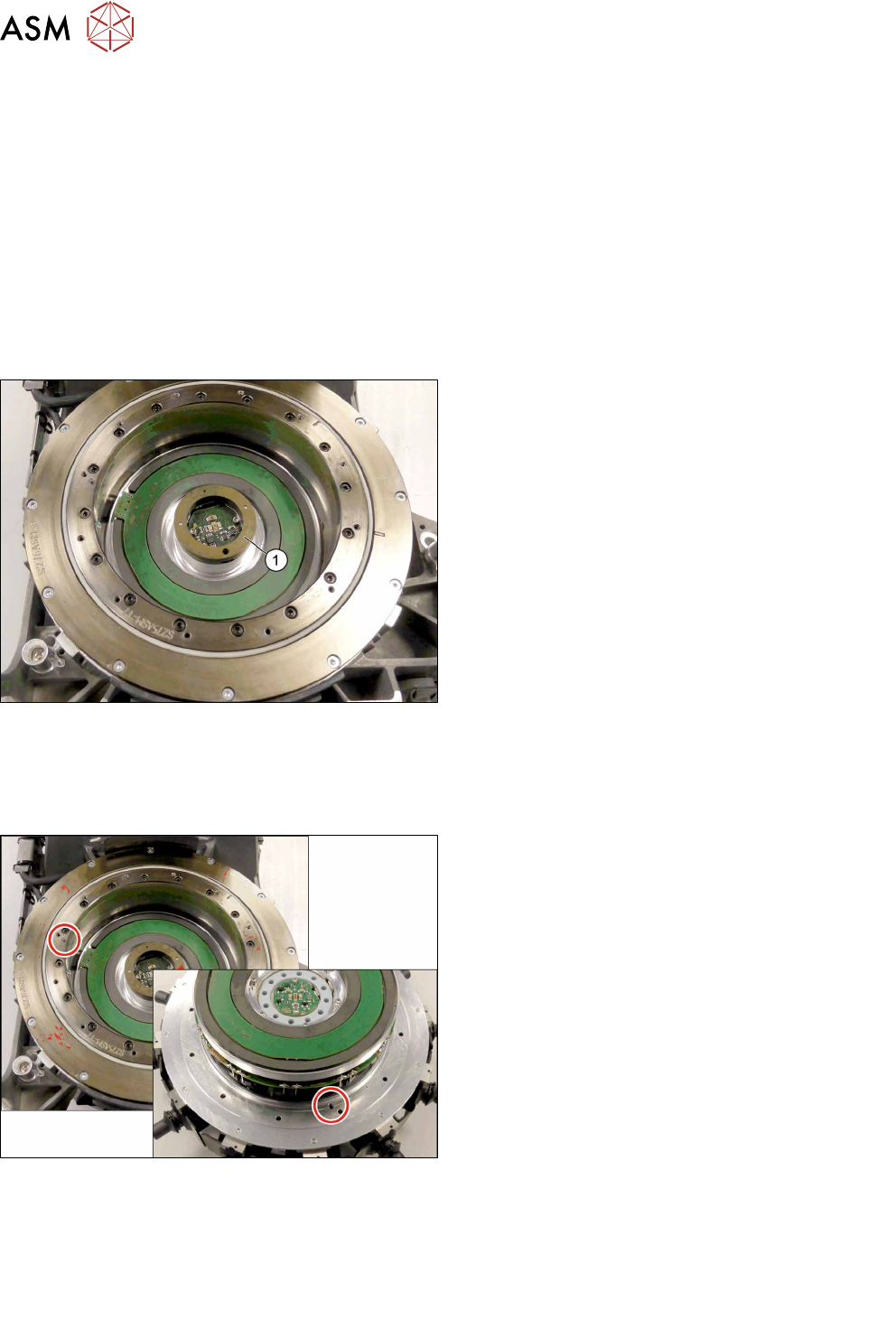

Abb.65: Schliffscheibe im Kopf
► Nehmen Sie die Schliffscheibe(1) aus dem Kopf
heraus. Achten Sie dabei auf die Position der
Schliffscheibe für den korrekten Wiedereinbau.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
Abb.66: Pins
► Achten Sie darauf, dass die Schliffscheibe kor-
rekt zwischen Rückplatte und Stern sitzt (Nuten).
Die Stifte auf der Schliffscheibe müssen dabei in
Richtung Rückplatte zeigen.
► Achten Sie beim Einsetzen des Sterns darauf,
den Pin in die entsprechende Aussparung im
Kopf zu setzen.
► Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Beachten Sie dabei auch die Einbauhinweise in folgenden Abschnitten:
5.2 "Stern aus- und einbauen (nurKöpfe abFS05)" [}41]
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Beachten Sie dabei insbesondere die Drehmomente.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.4 Ventilinsel tauschen (nur Köpfe ab FS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 47
5.4 Ventilinsel tauschen (nur Köpfe ab FS05)
Teile, Hilfsmittel und Werkzeug
●
Ventilinsel tauschen [03115167‑xx] (ersetzt: [03082217‑xx])
Übersicht

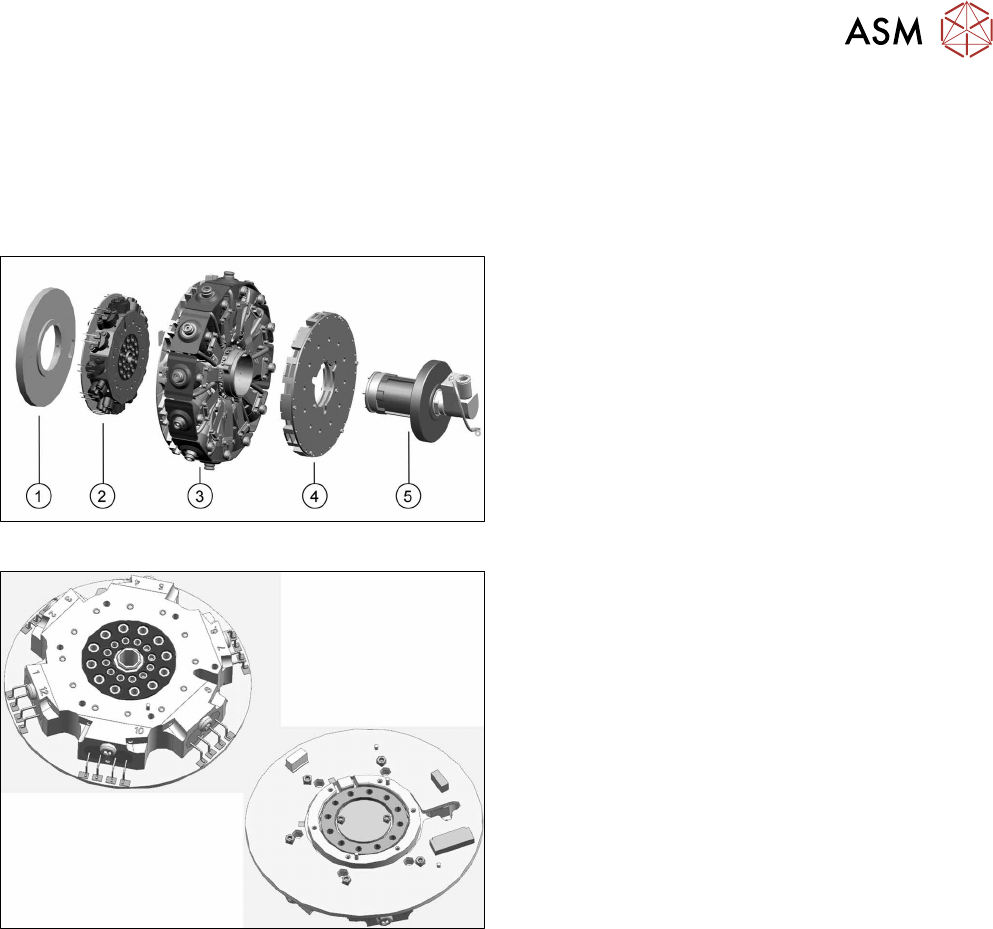

Abb.67: Aufbau Stern
1. Energieübertragung Rotor
2. Ventilinsel
3. Sternträger mit DP-Antrieben
4. Single Core Solution (SCS)
5. Haltekreis mit Drehverschraubung
Abb.68: Ventilinsel (Vorder- und Rückseite)
Ventilinsel [03115167‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau (für Köpfe ab Version 05)
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie den Stern aus.
5.2 "Stern aus- und einbauen (nurKöpfe abFS05)" [}41]
► Bauen Sie die Energieübertragung Rotor aus.
5.6 "Energieübertragung Rotor tauschen [03068843‑xx]" [}61]
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.4 Ventilinsel tauschen (nur Köpfe ab FS05)
48 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Abb.69: Flexprint-Kabel
1. Stecker geschlossen
2. Stecker offen
3. Flexprint entnommen
► Öffnen Sie den Stecker und entnehmen Sie das
Flexprint-Kabel.
Abb.70: Befestigungsschrauben Ventilinsel
► Entfernen Sie die Befestigungsschrauben der
Ventilinsel:
1. Die alte Ventilinsel [03082217‑xx] ist an Köpfen
bis einschließlich FS04 mit sechs Schrauben
befestigt.
2. Die neue Ventilinsel [03115167‑xx] ist an Köpfen
vor Nr. [KL-J5-0162] mit fünf Schrauben befes-
tigt.
3. Die neue Ventilinsel [03115167‑xx] ist an Köpfen
ab Nr. [KL-J5-0162] mit sechs Schrauben befes-
tigt.
Abb.71: Ventilinsel herausnehmen
► Heben Sie die Ventilinsel vom Sternträger ab.
