5 Frontplatte, Stern, Z-Achse und Schliffscheibe 5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05) 58 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 Anzeige Status Bemerkung Applikation …
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 57
Status von LED (RD) und LED (GN) [03054771-02]
Status LED RD Status LED GN Beschreibung
Blinken abwechselnd mit hoher Frequenz Download Z-unten-Sensor
Blinkt OFF Applikation für Z-unten-Sensor fehlt (Bios aktiv)
ON OFF Fehler in Applikation 2, z.B. Ieff-Fehler
Blinkt OFF Z-unten-Sensor nicht initialisiert
Blinkt ON DP ist referenziert, aber ACK-Fehler von
Z‑unten-Sensor gemeldet
OFF OFF Z-unten-Sensor: keine Kommunikation
OFF ON Betrieb des DP-Antriebs bei Positionierung
OFF Blinkt Z-unten-Sensor betriebsbereit, aber Antrieb
nicht referenziert
Blinkt schnell OFF Reserviert
OFF Blinkt schnell Reserviert
HINWEIS
Keine Spannung
Wenn der Status von LED RD, LED GN und 7-Segment-Anzeige OFF ist, liegt keine Span-
nung an.
Status der 7-Segment-Anzeige H38 [03054771-02]
Anzeige Status Bemerkung
BIOS
0 Init
b Mapping
ERR1 IRAM HW-Fehler
ERR2 XRAM HW-Fehler
ERR3 CHKS HW-Fehler
ERR4 RAM HW-Fehler
| Baud-Raten-Erkennung Warten auf Telegramm
b (blinkt) . Keine Applikation
|- (blinkt) -| Wartezeit vor Sprung in die Applikation Bei SCS nahe 0 wegen
schnellerem Hochlauf
A Applikation gestartet
Download
E Löschen CAN-Download
Segmente rotieren Laden CAN-Download
P Programmieren CAN-Download
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05)

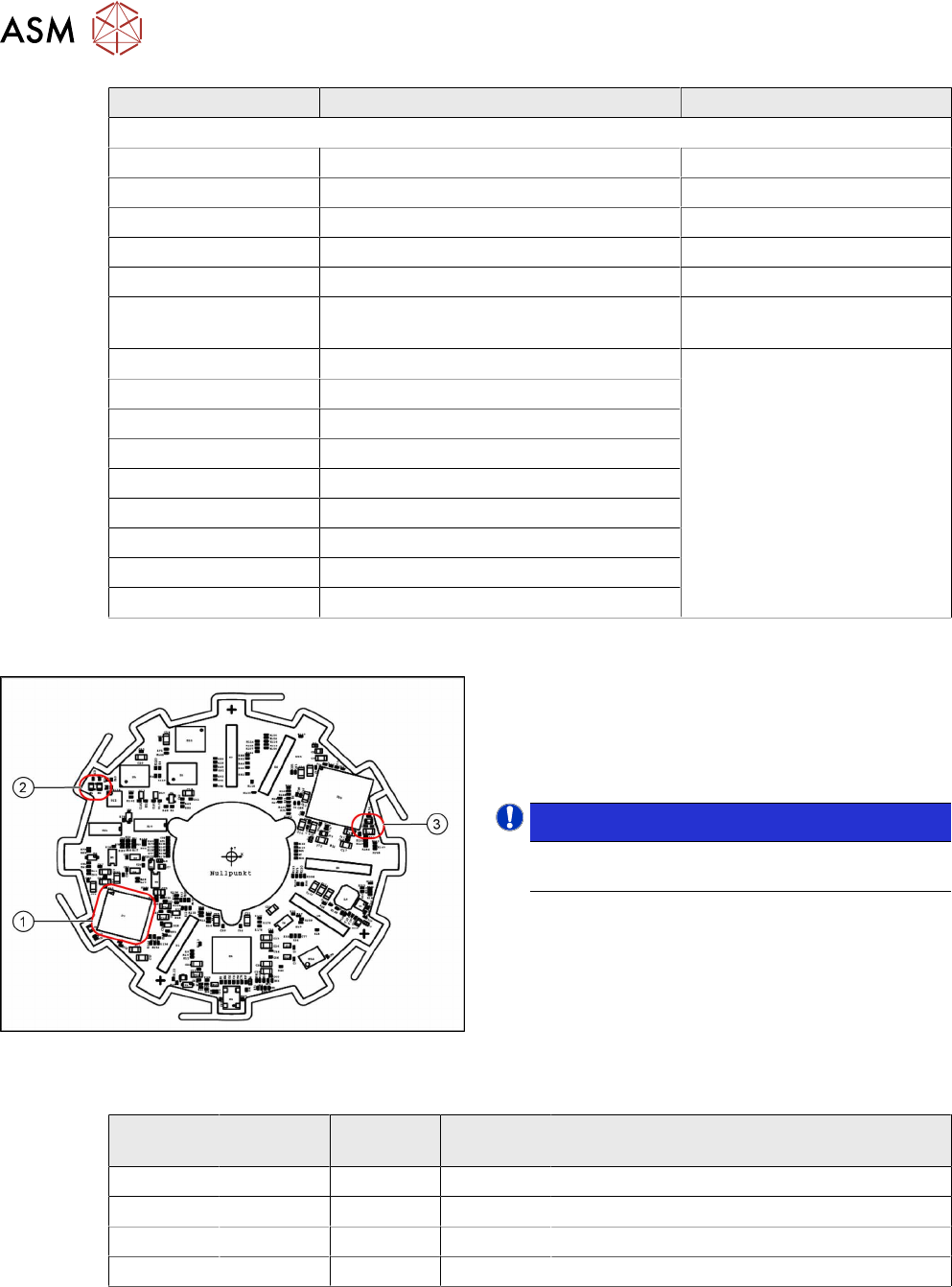

58 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Anzeige Status Bemerkung
Applikation
0 Check FPGA und DSP-Code
||| sequenziell Codefehler FPGA oder DSP Code fehlt oder inkonsistent
|| 2 sequenziell Initialisierungsfehler FPGA HW-Fehler beim Laden
8 Download Maschinendaten an APP2
. (blinkt) Normalbetrieb
3-stellige Fehlernum-
mer sequenziell
Betriebssystem-Fehler (OSE)
081 Zu viele Teilnehmer Vom Nutzer definierte Fehler
082 Unbekannte GSM
083 Kommunikationsfehler
097 CAN-ID existiert schon
098 CAN-ID bereits initialisiert
099 GSM-Initialisierungs-Fehler
100 CAN-ID zu groß
101 Falsche CAN-ID
102 Falsche Nummer des Subsystems
5.5.2 Control-Modul für 12 DP‑Antriebe [03054784‑xx]
Abb.92: Platine Control-Modul
Control-Modul
1. 16-Bit-Prozessor
2. H1 und H2
3. H3
HINWEIS!
Die Status-LEDs sind nicht sichtbar, da sich das
Control-Modul hinter dem Power-Modul befindet!
.
LED [03054784-02]
LED Farbe Status Signalna-
me
Beschreibung
H1 RD - _RSTOUT Nicht bestückt
H2 GN Blinkt _RSTOUT Funktionsanzeige Applikation 1 (µ-Controller)
H3 GN Blinkt N7 Funktionsanzeige FPGA
H4 GN Blinkt M14 Funktionsanzeige Applikation 2 (DSP)
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 59
5.5.3 Troubleshooting
Fehlermeldungen SCS
Zustand LED
rot
LED
grün
7-
Seg.
Kommentar Mögliche Aktionen
zur Fehlerbehebung
Spannungsfrei OFF OFF 8 LEDs und 7-Segment aus ---
Download ZDS blinkt blinkt rot-blinkt; grün-blinkt
abwechselnd mit hoher
Frequenz
Kein Fehler
Download SCS (siehe 7-Seg. Anzeige) ---
Warten auf Baudraten-
erkennung
(Baudrate noch nicht
erkannt)
(siehe 7-Seg. Anzeige) ---
Fehler bei Baudraten-
erkennung
(siehe 7-Seg. Anzeige) ---
CAN-Fehler (Error-
Frames)
(siehe 7-Seg. Anzeige) ---
SCS-Applikation fehlt
(BIOS aktiv)
(siehe 7-Seg. Anzeige) ---
ZDS-Applikation fehlt
(BIOS aktiv)
blinkt OFF rot-blinkt; grün-aus ZDS-Applikation laden
Visualisierung Knoten-
nummer
Entfällt – Lesbar auf SCS-
PCB gedruckt
---
Fehler in Applikation 2
- Fehler Antrieb, z.B.
Ieff-Fehler
ON OFF rot-an; grün-aus Bei mehrfacher
Wiederholung Antrieb
tauschen
Z-Unten-Sensor nicht
initialisiert
blinkt OFF rot-blinkt; grün-aus Speicherverlust
→ Antrieb tauschen
DP ist referiert aber
Ack-Fehler von ZDS
gemeldet (1)
blinkt ON rot-blinkt; grün-an Geberfehler
→ Antrieb tauschen
Z-Unten-Sensor - keine
Kommunikation
OFF OFF rot-aus; grün-aus Antrieb tauschen
Betrieb des DP-
Antriebs bei
Positionierung
OFF ON rot-aus; grün-an -> Der
Antrieb steht in
Lageregelung.
DP _Antrieb OK
Betrieb des DP-
Antriebs bei
Positionierung
OFF OFF rot-aus; grün-aus -> Der
Antrieb führt gerade eine
Aktion durch
(keine Ende-Meldung).
Kein Fehler
ZDS betriebsbereit
aber Antrieb nicht
referiert
OFF blinkt rot-aus; grün-blinkt Kein Fehler
Reserviert blinkt OFF rot-blinkt; grün-aus
(schnell)
---
Reserviert OFF blinkt rot-aus; grün-blinkt
(schnell)
---
