5 Frontplatte, Stern, Z-Achse und Schliffscheibe 5.6 Energieübertragung Rotor tauschen [03068843‑xx] Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 61 5.6 Energieübertragung Rotor tauschen [03068843‑xx] Teile, …
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.5 Single Core Solution (SCS) tauschen [03054790Sxx] (nurKöpfe abFS05)
60 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Status 7-Segment-Anzeige an SCS
Zustand Anzeige Kommentar Mögliche Aktionen zur
Fehlerbehebung
Beim Downloaden E (E)rase, Speicher wird gelöscht Kein Fehler
P (P)rogramming, Speicher wird
geschrieben
Kein Fehler
rotierend Speicher wird geladen Kein Fehler
BIOS | Warten auf Baudratener-
kennung
Kein Fehler
0 Initialisierung Kein Fehler
b (B)ios, keine Applikation Bootphase Bios
→ Kein Fehler
A Applikation gestartet Kein Fehler
ERR1 HW-Fehler IRAM Hardwarefehler
→ Baugruppe tauschen
ERR2 HW-Fehler XRAM
ERR3 HW-Fehler CHKS
ERR4 HW-Fehler RAM
b(blinkt). Keine Applikation Applikation laden
|-(blinkt)-| Wartezeit vor Sprung in die
Applikation,
bei SCS nahe 0 - wegen
schnellem Hochlauf
Kein Fehler
Applikation 0 Check FPGA und DSP Code Kein Fehler
8 Download Maschinendaten an
Applikation2
Kein Fehler
. (blinkt) Normalstatus Kein Fehler
User defined errors
(dreistellige Nummer wird
sequentiell angezeigt)
081 Too many friends Falsche Ansteuerung
durch SIRIO
→ Fehlermeldung mit
Bugreport
082 Unknowwn GSM
083 Kommunikationsfehler
097 CAN_ID already exist
098 CAN_ID already initialized
099 GSM Initialisierungsfehler
100 CAN-ID is to big
101 Wrong CAN-ID
102 Wrong number of subsystems
OSE-Fehler
(dreistellige Nummer wird
sequentiell angezeigt)
001 - 079 Betriebssystemfehler
→ Fehlermeldung mit
Bugreport
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.6 Energieübertragung Rotor tauschen [03068843‑xx]
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 61
5.6 Energieübertragung Rotor tauschen [03068843‑xx]
Teile, Hilfsmittel und Werkzeug
●
Energieübertragung Rotor komplett CPP [03068843‑xx]
Übersicht

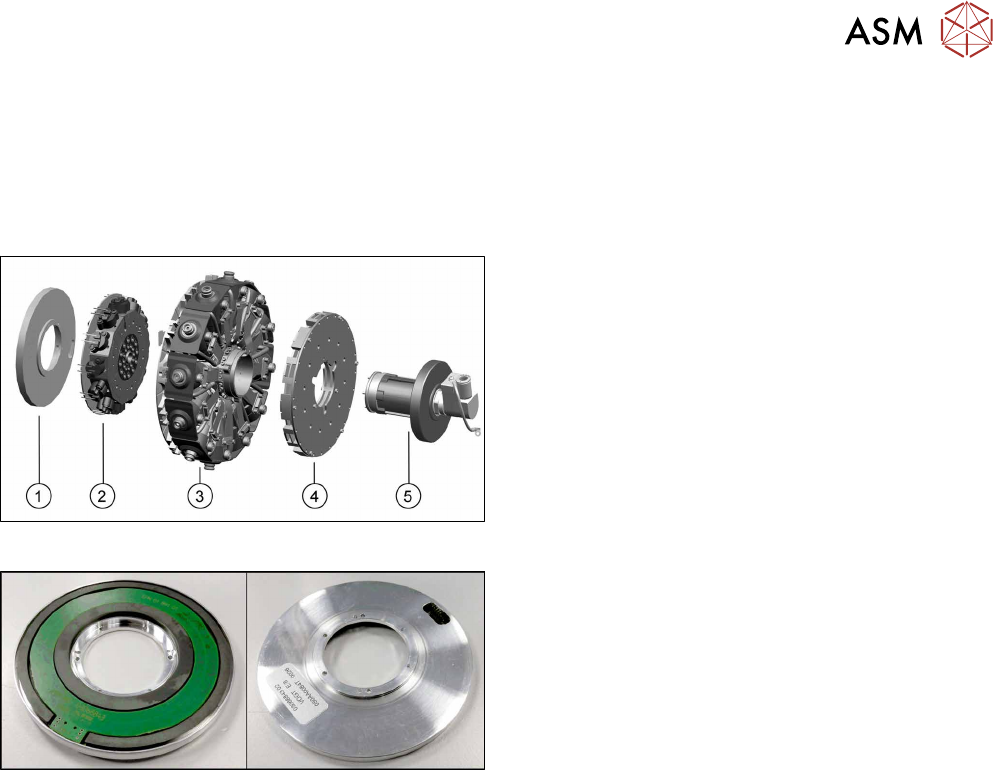

Abb.93: Aufbau Stern
1. Energieübertragung Rotor
2. Ventilinsel
3. Sternträger mit DP-Antrieben
4. Single Core Solution (SCS)
5. Haltekreis mit Drehverschraubung
Abb.94: Energieübertragung Rotor (Vorder- und Rückseite)
Energieübertragung Rotor komplett CPP
[03068843‑xx]
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.6 Energieübertragung Rotor tauschen [03068843‑xx]
62 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Ausbau (für Köpfe ab Version 05)
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie den Stern aus.
5.2 "Stern aus- und einbauen (nurKöpfe abFS05)" [}41]

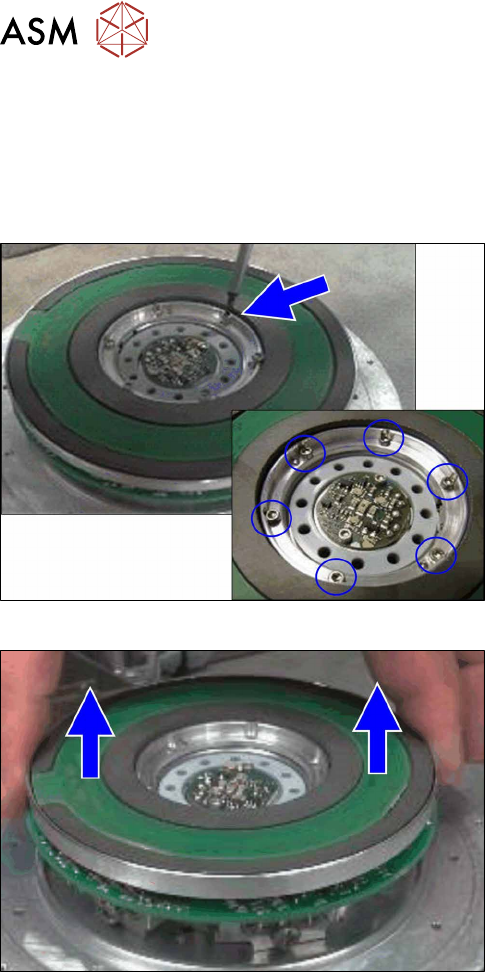

Abb.95: Befestigungsschrauben "Energieübertragung Rotor"
► Entfernen Sie die sechs Befestigungsschrauben
der "Energieübertragung Rotor".
Abb.96: "Energieübertragung Rotor" abnehmen
► Nehmen Sie die "Energieübertragung Rotor" ab.
