5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.7 Energieübertragung Stator tauschen [03068842‑xx] (nurKöpfe abFS05)
64 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
5.7 Energieübertragung Stator tauschen [03068842‑xx]
(nurKöpfe abFS05)
Teile, Hilfsmittel und Werkzeug
●
Energieübertragung Rotor komplett CPP [03068843‑xx] (ohne Anschlusskabel)
Übersicht

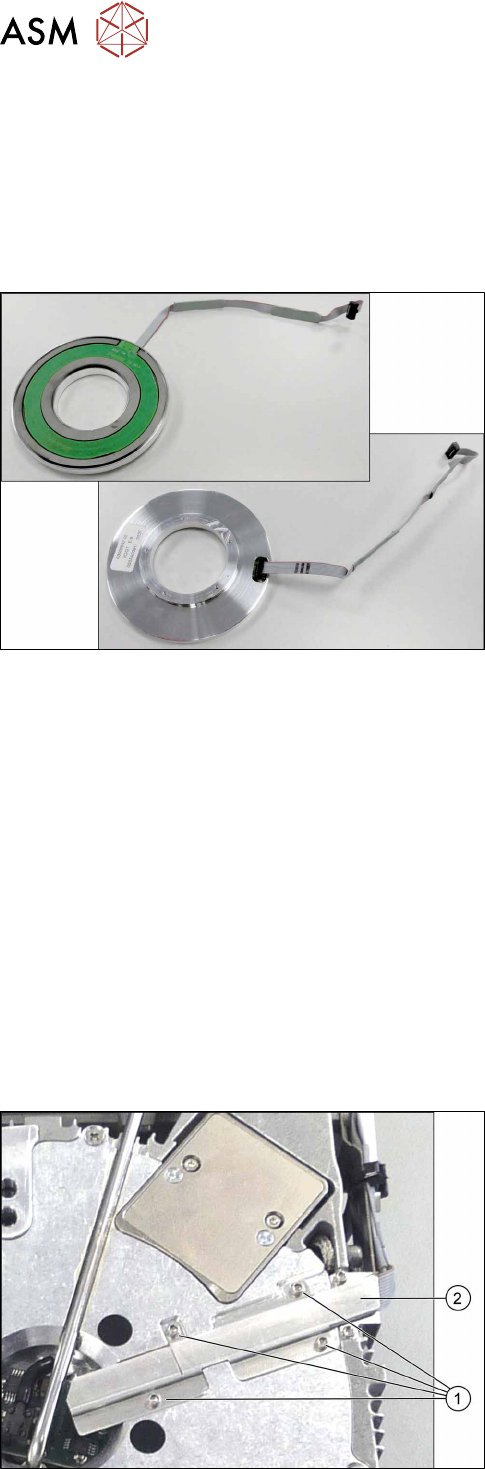

Abb.100: Energieübertragung Stator und Anschlusskabel (Vor-
der- und Rückseite)
Die "Energieübertragung Rotor" befindet sich hinter
dem Stern im CPP-Kopf.
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes
lesen Sie die Serviceanleitung Ihrer Maschine.
Montieren Sie den Kopf auf den Kopfständer [03056231‑xx].
► Stellen Sie sicher dass die BE-Sensorschutzkappe aufgesteckt ist.
1.1.3 "BE-Sensor schützen" [}6]
Ausbau (für Köpfe ab Version 05)
► Bauen Sie die Frontplatte ab.
5.1 "Frontplatte tauschen [03061102‑xx]" [}33]
► Bauen Sie den Stern aus.
5.2 "Stern aus- und einbauen (nurKöpfe abFS05)" [}41]
► Bauen Sie die Schliffscheibe aus.
5.3 "Schliffscheibe tauschen [03055431‑xx]" [}45]
Abb.101: Abdeckung
► Drehen Sie den Kopf um.
► Entfernen Sie die vier Befestigungsschrauben(1)
der Abdeckung(2) und nehmen Sie die Abde-
ckung ab.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.7 Energieübertragung Stator tauschen [03068842‑xx] (nurKöpfe abFS05)
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 65

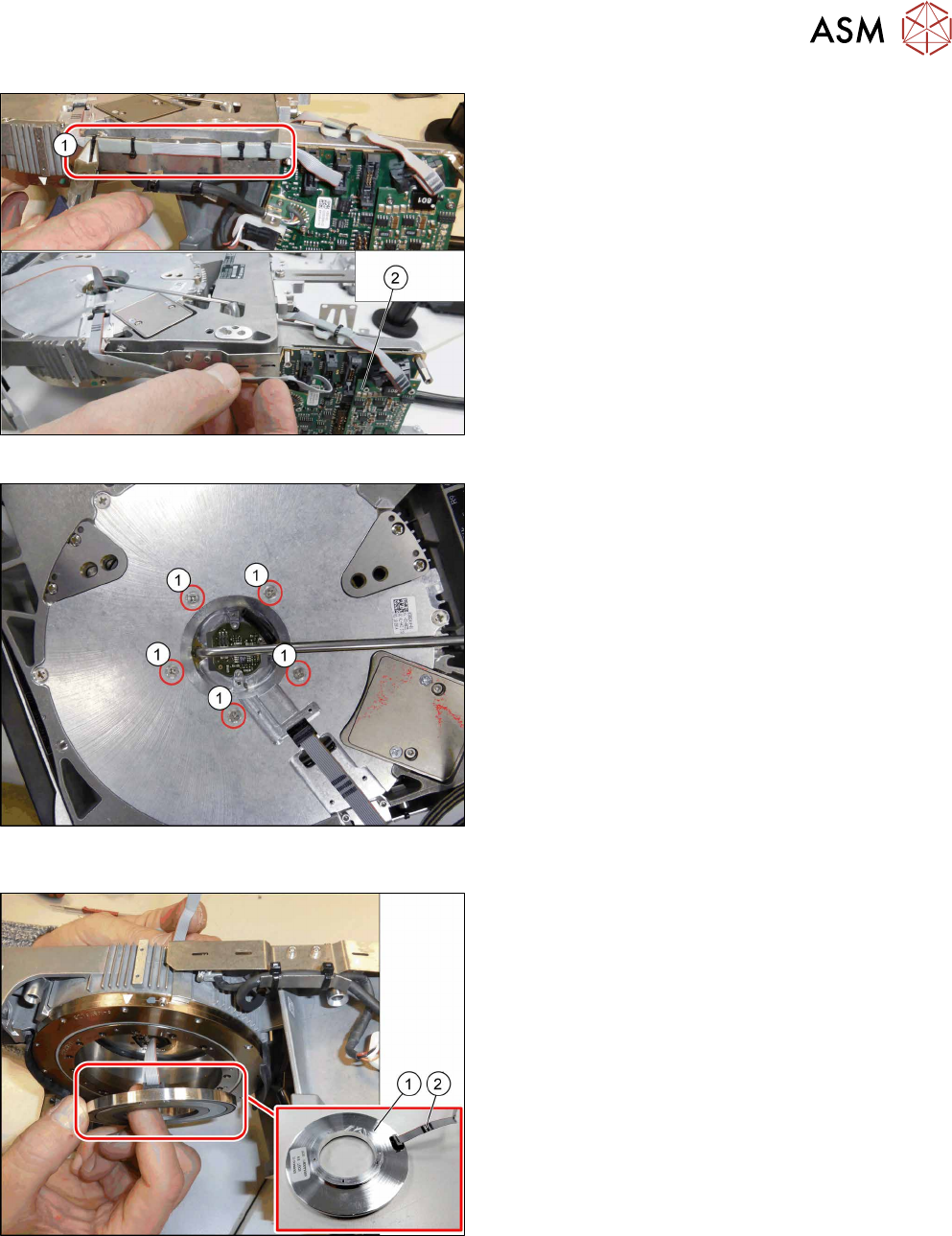

Abb.102: Kabel und Kabelbinder
► Entfernen Sie die Kabelbinder(1).
► Fädeln Sie das Kabel bis zum Zwischenvertei-
ler2(2) aus und stecken Sie das Kabel ab.
Markieren Sie sich ggf. die Position um diese
später wieder eindeutig zuordnen zu können.
Abb.103: Befestigungsschrauben der Energieübertragung Sta-
tor
► Entfernen Sie die fünf Befestigungsschrauben(1)
der "Energieübertragung Stator".
Halten Sie die "Energieübertragung Stator" dabei
fest, so dass diese nicht herunterfallen kann
(siehe auch nächster Schritt).
Abb.104: Energieübertragung Stator entnehmen
► Nehmen Sie die "Energieübertragung Stator"(1)
vorsichtig aus dem Kopf heraus.
Stecken Sie dabei das Kabel(2) an der "Energie-
übertragung Stator" ab.
5 Frontplatte, Stern, Z-Achse und Schliffscheibe
5.7 Energieübertragung Stator tauschen [03068842‑xx] (nurKöpfe abFS05)
66 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
Einbau

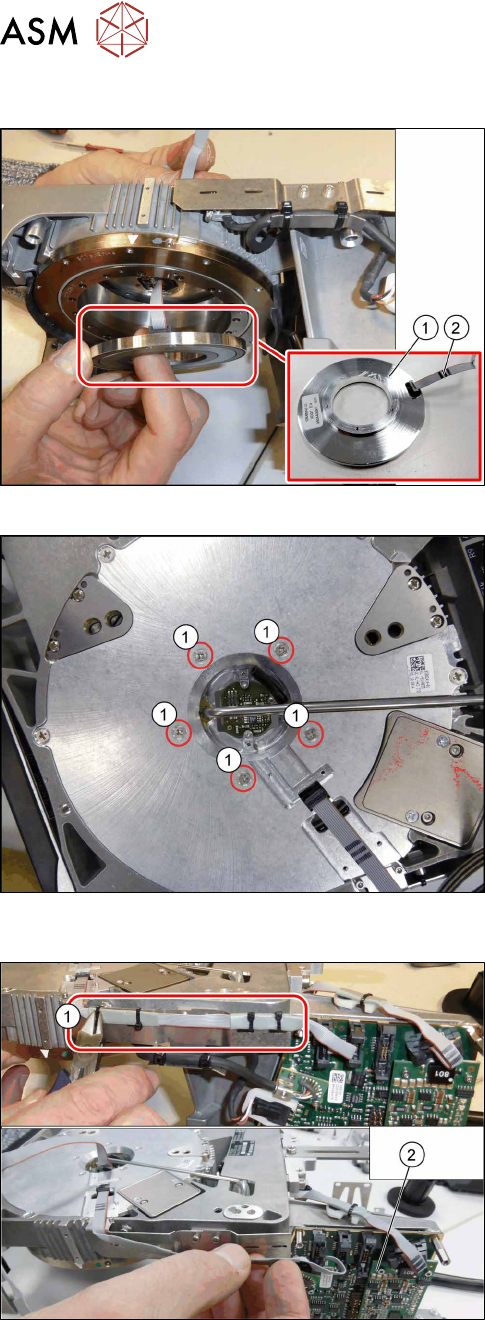

Abb.105: Energieübertragung Stator einsetzen
► Stecken Sie das Kabel(2) an der "Energieüber-
tragung Stator"(1) an.
► Setzen Sie die "Energieübertragung Stator" vor-
sichtig zusammen mit dem Kabel in den Kopf ein.
Ziehen Sie dabei das Kabel vorsichtig durch die
Öffnung an der Kopfrückseite.
Abb.106: Befestigungsschrauben der Energieübertragung Sta-
tor
► Befestigen Sie die "Energieübertragung Stator"
mit fünf Befestigungsschrauben(1) (handfest).
Abb.107: Kabel und Kabelbinder
► Verlegen Sie die Kabel bis zum Zwischenvertei-
ler2(2) und stecken Sie diese an.
► Befestigen Sie die Kabel mit Kabelbindern(1).
