1 Einleitung
1.2 Weitere Hinweise
6 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
1.1.2 Sicherheitshinweise zu Gefahrenstoffen
VORSICHT
Sicherheitsdatenblätter beachten
Berücksichtigen Sie beim Umgang mit Gefahrenstoffen (z.B. Loctite 241, Ethylalkohol) das
jeweils gültige Sicherheitsdatenblatt.
1.1.3 BE-Sensor schützen

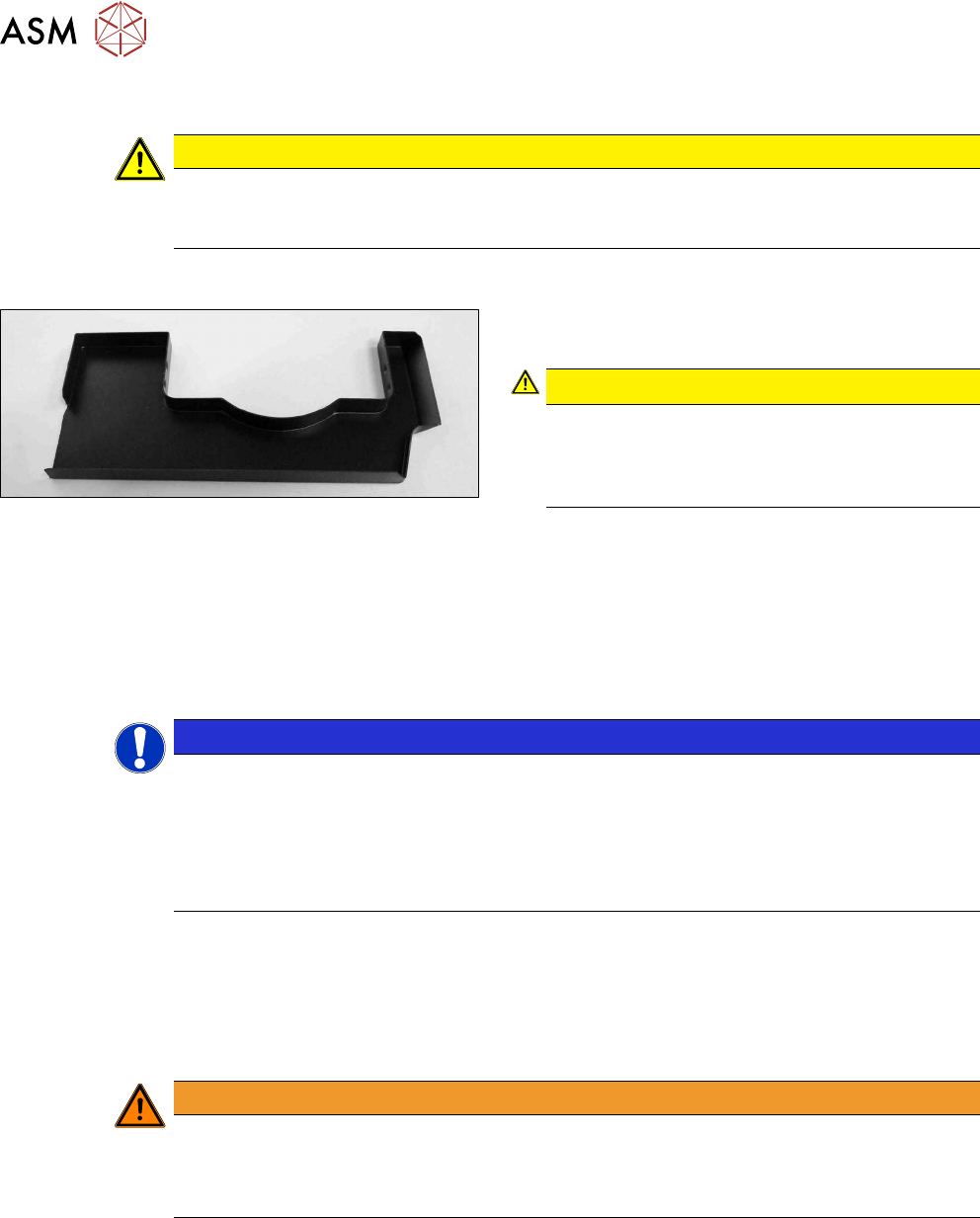

Abb.1: BE-Sensorschutzkappe [03080984‑xx]
► Sichern Sie den BE-Sensor außerhalb der
Maschine mit der BE-Sensorschutzkappe.
 VORSICHT!
Kopf-Crash-Gefahr
Nehmen Sie die BE-Sensorschutzkappe inner-
halb der Maschine ab.
Ansonsten besteht Kopf-Crash-Gefahr!
.
1.2 Weitere Hinweise
1.2.1 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien
Für SIPLACE-Produkte werden nur Stoffe, Materialien und Teile verwendet, die sich leicht trennen
und umweltfreundlich entsorgen lassen.
HINWEIS
Bestimmungen beachten
Für die fachgerechte und umweltfreundliche Entsorgung der Anlage, der Betriebsstoffe und
der Verbrauchs- und Verschleißteile ist ausschließlich der Betreiber der Anlage verant-
wortlich.
► Beachten Sie dazu die nationalen gesetzlichen Bestimmungen für die Abfallent-
sorgung und den Umweltschutz.
1.2.2 Hinweis zum Original-SIPLACE-Zubehör
Verwenden Sie nur Originalersatzteile und autorisiertes Zubehör. Die Verwendung anderer Teile
beeinträchtigt die Sicherheit und wird die Haftung für die daraus entstehenden Folgen aufheben.
1.2.3 Hinweise zu dieser Serviceanleitung
WARNUNG
Zusatzqualifikation erforderlich
Die in dieser Anleitung beschriebenen Servicearbeiten sind nur durch speziell geschulte
Servicetechniker zu leisten und erfordern daher eine entsprechende Zusatzqualifikation
und Zusatzkenntnisse.
Für spezielle Fragen bei Servicearbeiten wenden Sie sich bitte direkt an die SIPLACE-Kundenhotli-
ne oder senden Sie eine E-Mail an: hotline.siplace@asmpt.com.
1 Einleitung
1.2 Weitere Hinweise
Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018 7
1.2.4 EGB-Richtlinien
1.2.4.1 Definition von EGB
Fast alle modernen Baugruppen sind mit hochintegrierten Bausteinen bzw. Bauelementen in
MOS-Technik bestückt. Diese elektronischen Bauelemente sind technologisch bedingt sehr
empfindlich gegen Überspannungen und damit auch gegen elektrostatische Entladung.

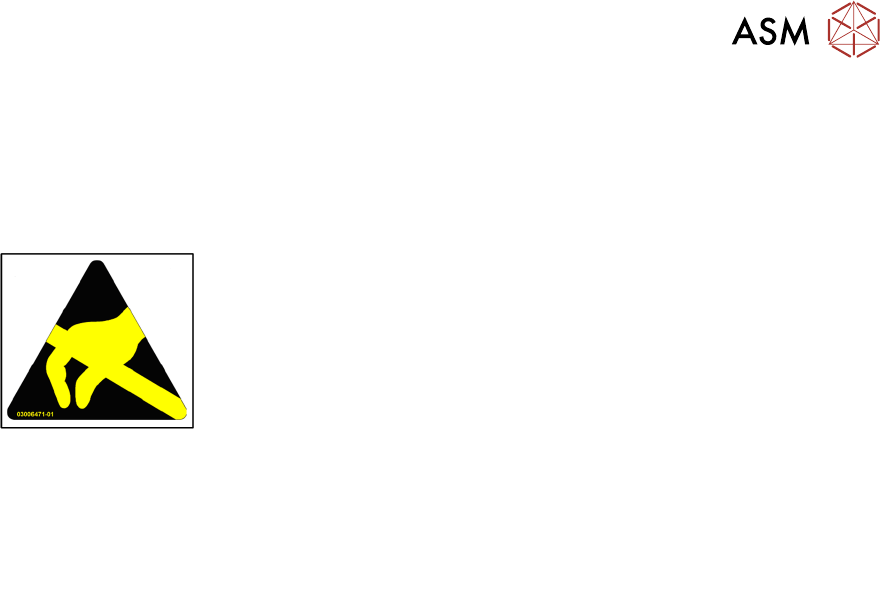

Abb.2: EGB-Aufkleber
Die Kurzbezeichnung für elektrostatisch gefährdete Bauelemente-Bau-
gruppen ist "EGB". Daneben findet man häufig auch die international
gebräuchliche Bezeichnung "ESD" (Electrostatic Sensitive Device). Ne-
benstehendes Symbol auf Schildern an Schränken, Baugruppenträgern
oder Verpackungen weist auf die Verwendung von elektrostatisch gefähr-
deten Bauelementen und damit auf die Berührungsempfindlichkeit der be-
treffenden Baugruppen hin.
EGBs können durch Spannungen und elektrostatische Ladungen zerstört werden, die weit unter-
halb der Wahrnehmungsgrenze des Menschen liegen. Solche Spannungen treten bereits dann
auf, wenn ein Bauelement oder eine Baugruppe von einem nicht elektrostatisch entladenen Men-
schen berührt wird. Bauelemente, die solchen Überspannungen ausgesetzt wurden, können in
den meisten Fällen nicht sofort als fehlerhaft erkannt werden, da sich erst nach längerer Betriebs-
zeit ein Fehlverhalten einstellen kann.
1.2.4.2 Wichtige Schutzmaßnahmen gegen statische Aufladung
► Die meisten Kunststoffe sind stark aufladbar und deshalb unbedingt von den gefährdeten
Bauelementen fernzuhalten!
► Beim Umgang mit elektrostatisch gefährdeten Bauelementen ist auf gute Erdung von Mensch,
Arbeitsplatz und Verpackung zu achten!
1.2.4.3 Handhabung von EGB-Baugruppen
Grundsätzlich gilt, dass elektronische Baugruppen nur dann berührt werden sollten, wenn dies
wegen daran vorzunehmender Arbeiten unvermeidbar ist. Fassen Sie dabei Flachbaugruppen auf
keinen Fall so an, dass dabei Bauelemente-Pins oder Leiterbahnen berührt werden.
Bauelemente dürfen nur berührt werden,
●
wenn man über EGB-Armband ständig geerdet ist oder
●
wenn man EGB-Schuhe oder EGB-Schuherdungsschutzstreifen in Verbindung mit einem
EGB-Boden trägt.
Vor dem Berühren einer elektronischen Baugruppe muss der eigene Körper entladen werden. Dies
kann in einfachster Weise dadurch geschehen, dass unmittelbar vorher ein leitfähiger, geerdeter
Gegenstand berührt wird (beispielsweise metallblanke Schaltschrankteile, eine Wasserleitung
usw.).
Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung,
z.B.Kunststoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.
Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB-Auflage, leitfähiger EGB-
Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).
Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehgeräten.
Halten Sie zum Bildschirm einen Mindestabstand von >10cm ein.
1.2.4.4 Messen und Ändern an EGB-Baugruppen
An den Baugruppen darf nur dann gemessen werden, wenn
●
das Messgerät geerdet ist (z.B über Schutzleiter) oder
●
vor dem Messen bei potentialfreiem Messgerät der Messkopf kurzzeitig entladen wird
(z.B.metallblankes Steuerungsgehäuse berühren).
► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie löten.
1 Einleitung
1.2 Weitere Hinweise
8 Serviceanleitung SIPLACE Multistar (CPP / CPP M) 02/2018
1.2.4.5 Versenden von EGB-Baugruppen
► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung
(z.B.metallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese
auch in leitfähiger Verpackung.
► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend
umhüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB-Beutel,
Haushalts-Alufolie oder Papier - unter keinen Umständen aber Kunststofftüten oder -folien.
► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung
die Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls
Anschlüsse zuvor mit Isolierband oder Isoliermaterial ab.
1.2.5 Gültigkeit des Dokuments
Dieses Dokument beinhaltet Hinweise zu den Servicearbeiten für alle SIPLACE–Bestückköpfe der
Typen CPP und CPPM.
Die beschriebenen Servicearbeiten sind für alle Köpfe weitgehend gleich:
●
Im Falle, dass eine Unterscheidung notwendig ist, wird dies explizit erwähnt.
●
Abbildungen sind exemplarisch zu verstehen, so bedeutet z.B. eine abweichende Lackierung
nicht, dass die nachfolgende Information ausschließlich für den dargestellten Kopf gilt.
Der Schwerpunkt liegt in der Beschreibung der mechanischen Servicearbeiten.
Für elektrische Überprüfungen wird auf die Wirkschaltplanmappe Ihrer Maschine verwiesen.
1.2.6 Übersicht über die Ausgabestände
Dokument
SIPLACE Multistar
(CPP / CPPM)
Serviceanleitung
Ausgabe Änderungen
07/2013 Erstausgabe
05/2015 Änderungen und Ergänzungen
●
Troubleshooting
●
Schlauch am DP-Antrieb
●
Schalldämpfer
●
Frontplatte
●
DP-Linearführung
●
BE-Sensor
●
Druckregelventil
●
Drehverschraubung
●
Haltekreis
●
Zwischenverteiler
●
Messmittel und Werkzeuge
